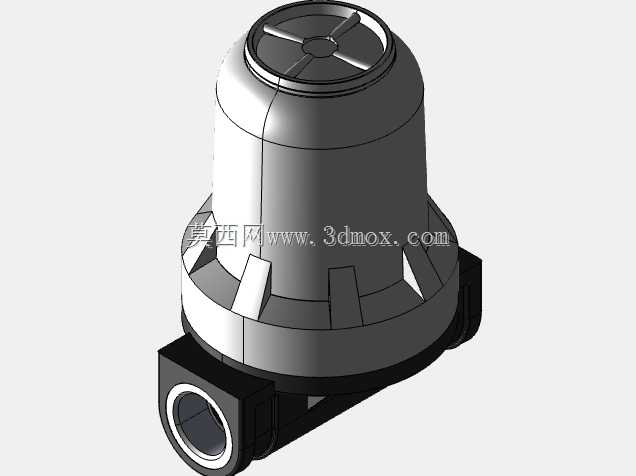

G1-2接口透明壳体管线式滤水结构

在民用供水、小型工业循环水、园林灌溉、设备冷却回路这类对管路杂质过滤有基础需求的场景里，管线式滤水器是无需额外安装支架、直接串接在管路中的核心过滤部件，这款G1-2规格的滤水结构，正是针对小通径直连管路的使用需求设计的。从实际安装场景来看，这类滤水器通常布置在管路进水端，比如家用入户自来水支路、小型加工设备的冷却水进水口、喷灌系统的主管支路、净水设备前置预处理段，作用是拦截水流中的砂石、锈屑、生料带残渣等大颗粒杂质，避免杂质磨损后端的阀门、泵体、精密喷头或者用水设备的流道部件。

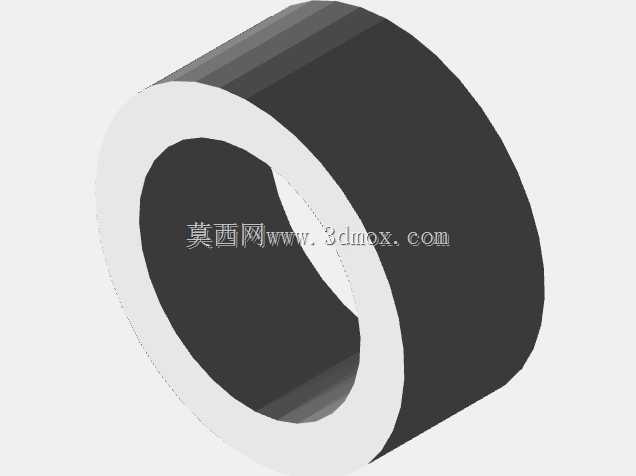

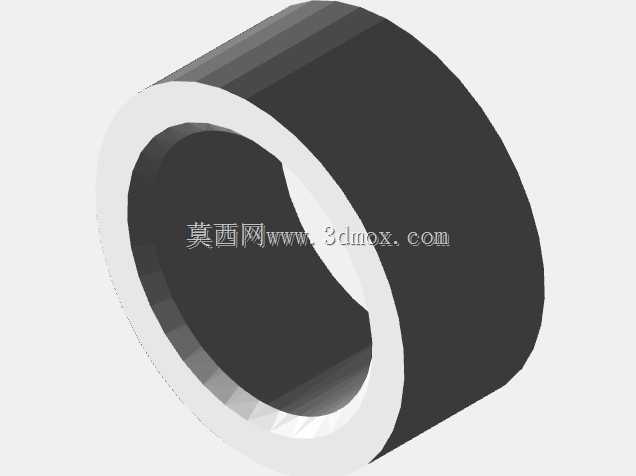

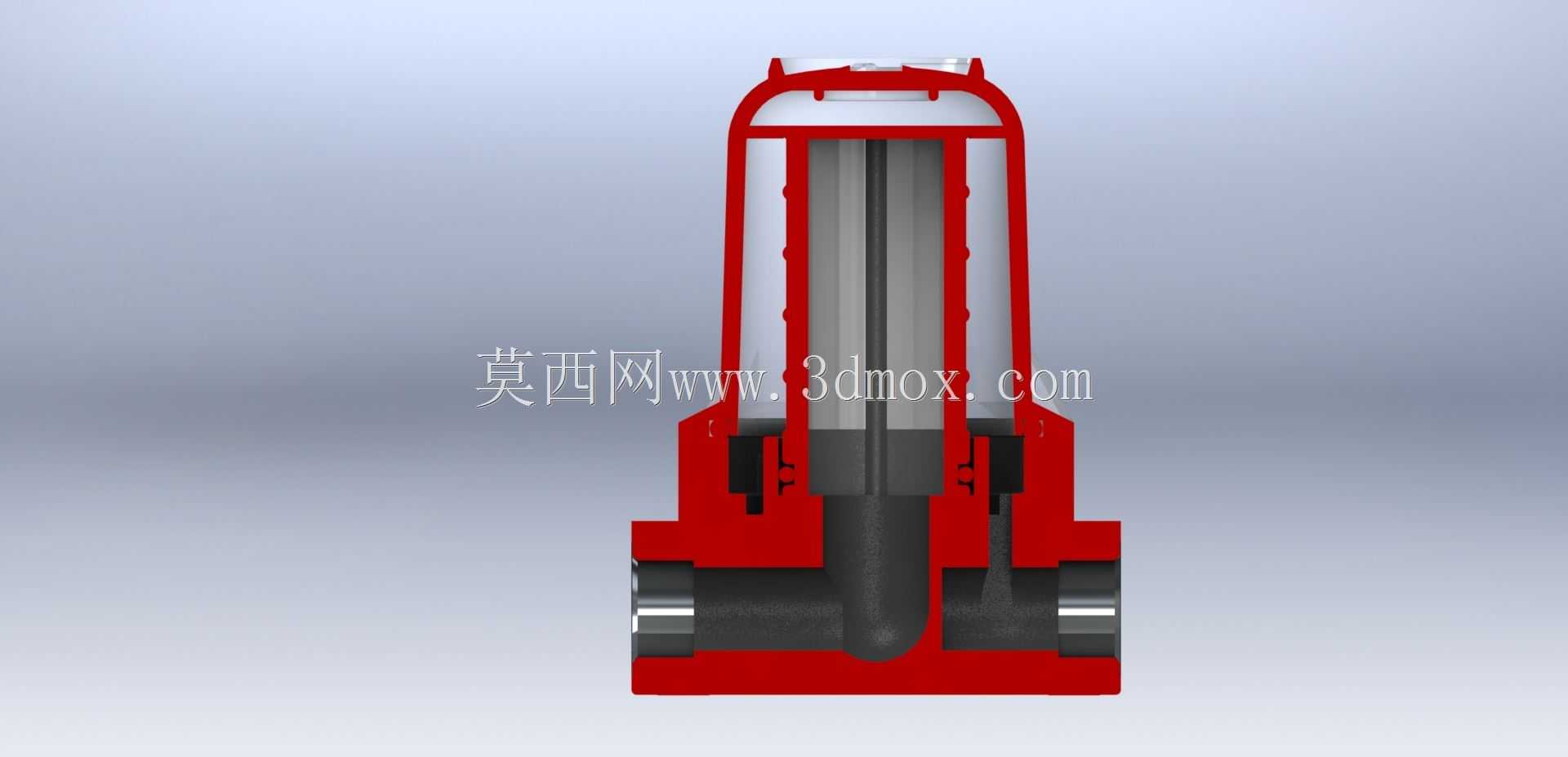

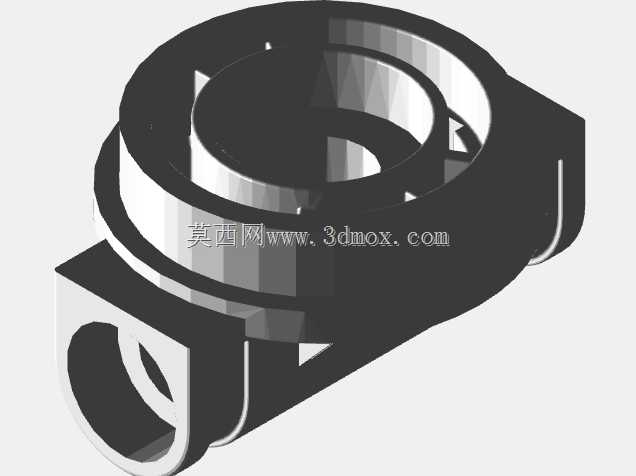

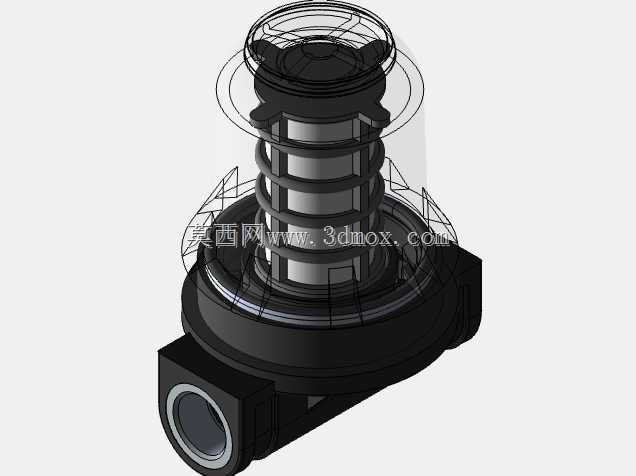

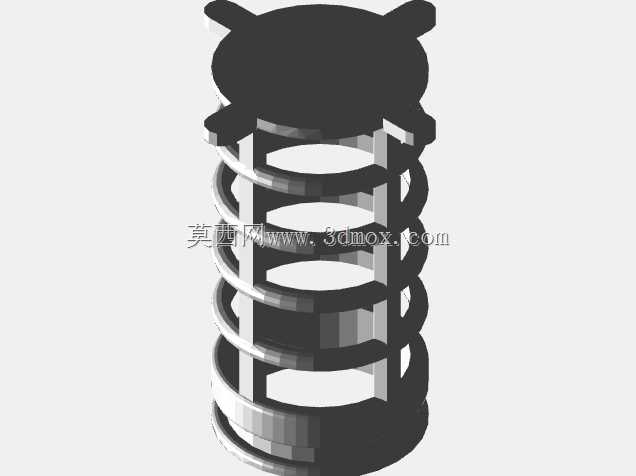

这款滤水器的结构设计完全围绕直装、易观察、易维护的核心需求展开，整体采用直通式侧进侧出的接口布局，两个G1-2内螺纹接口分布在阀体下部的两侧，接口轴线处于同一水平面，串接安装时不需要对管路做额外的弯折改道，只要在管路断口处缠好生料带或者加装适配密封圈，直接将滤水器拧入两端管路即可完成固定，不需要额外的固定支架支撑，依靠管路本身的连接强度就可以稳定固定，安装边界非常友好，哪怕是狭窄的管路夹层、设备内部的紧凑走管空间，只要预留出略大于阀体直径的操作空间，就能完成安装和后期维护。阀体下部的基座采用硬质工程塑料或者压铸金属材质，作为整个滤水器的承力结构，基座内部设置有滤芯定位台阶，内置的螺旋弹簧会持续给滤芯施加向下的预紧力，保证滤芯在水流冲击下不会出现移位、偏斜，避免杂质从滤芯与基座的配合间隙处流到下游，这个弹簧预紧的结构相比卡扣式固定，抗水流脉冲冲击的能力更强，不会因为管路里的水锤效应出现卡扣松脱的问题。

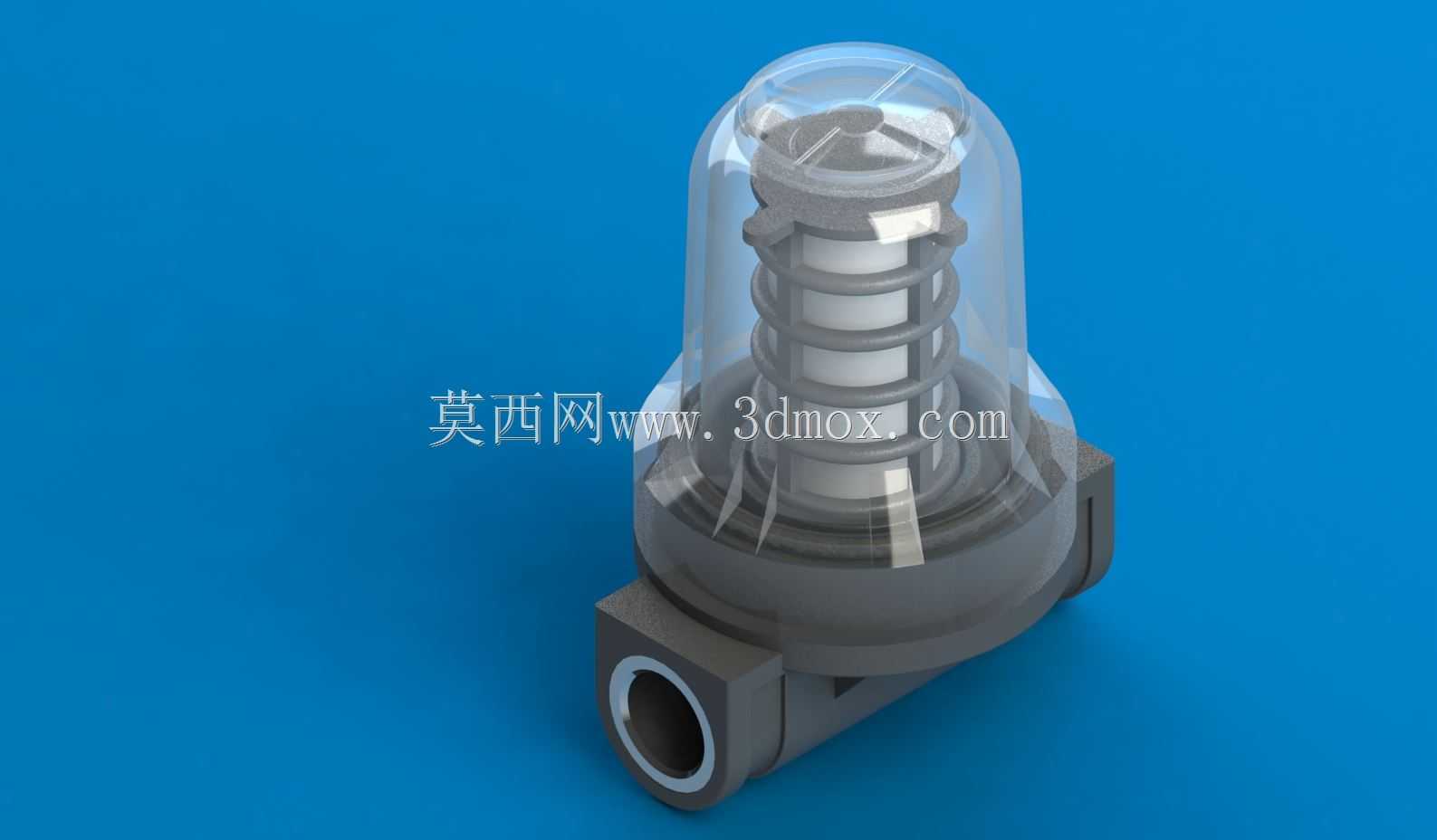

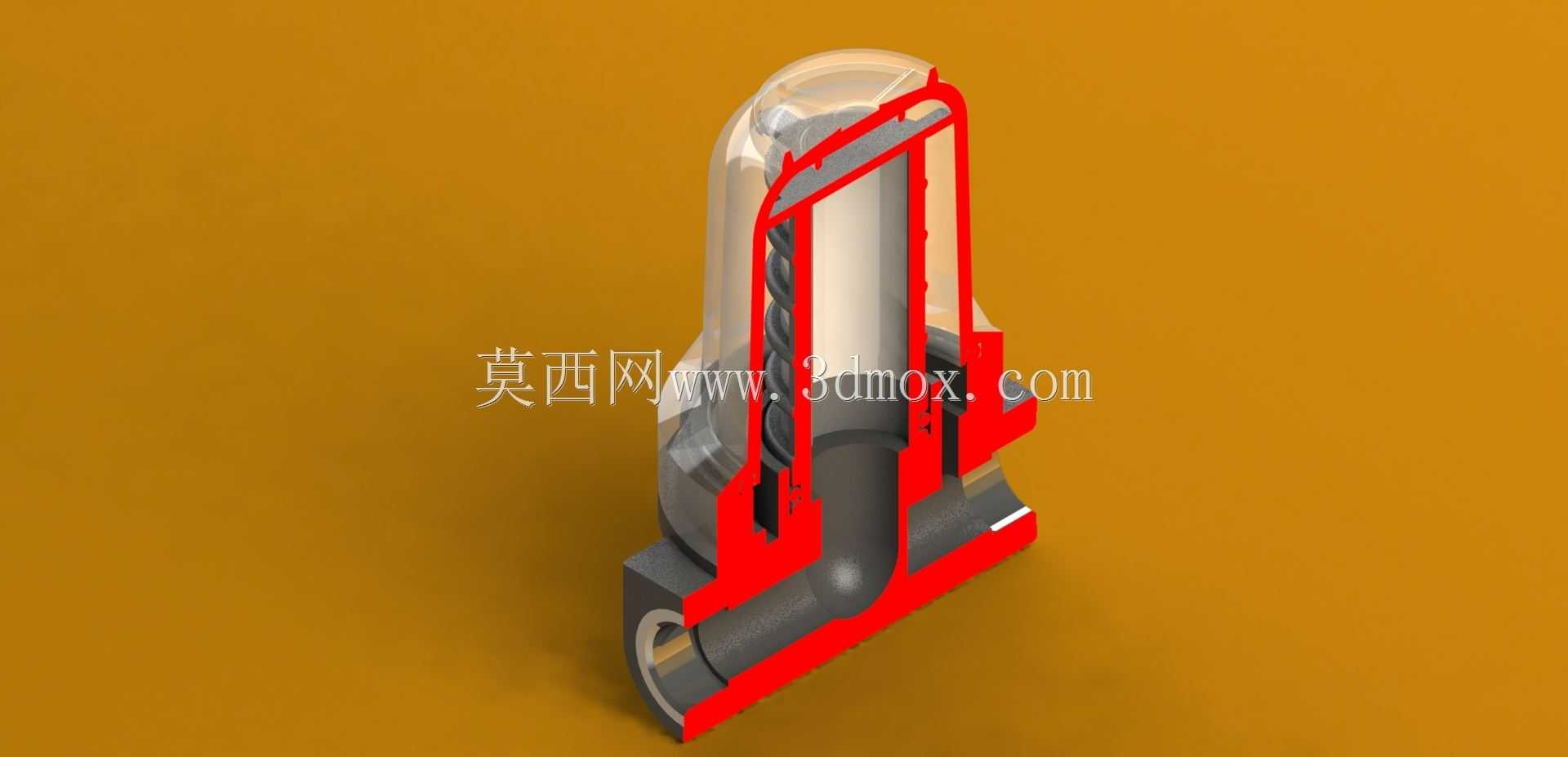

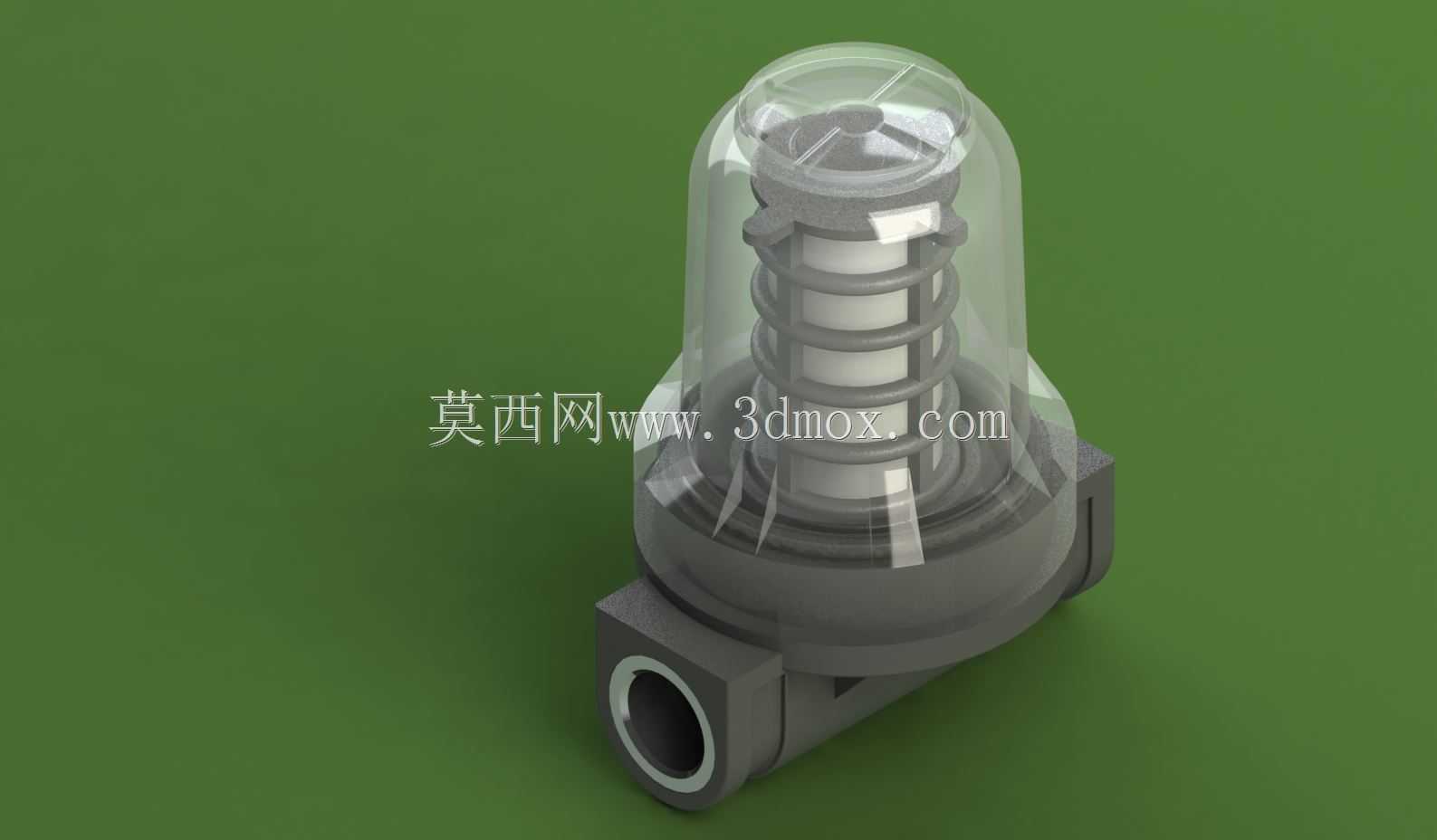

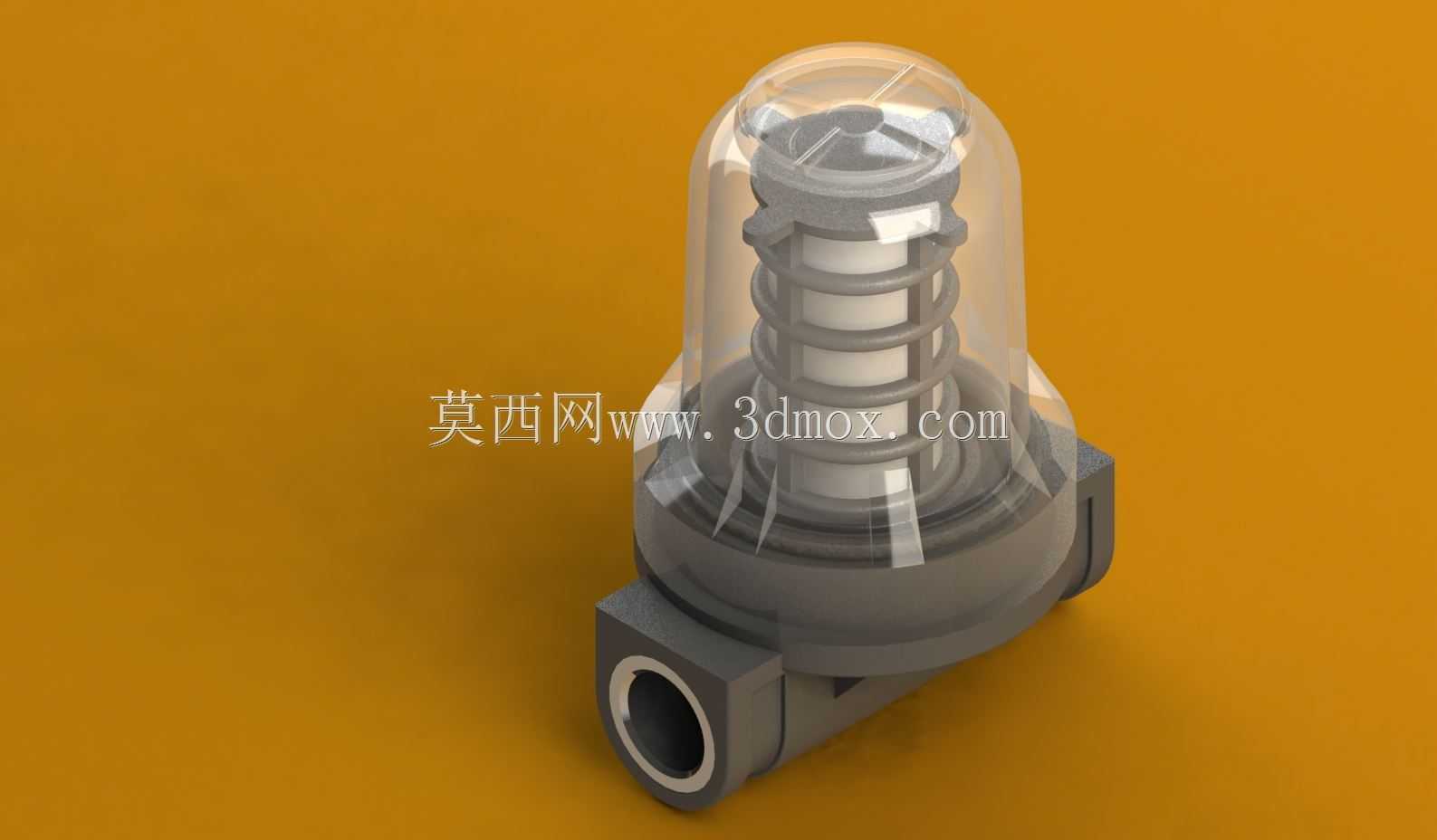

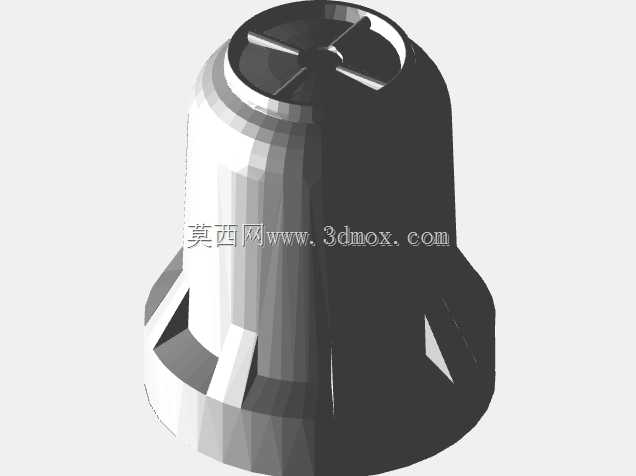

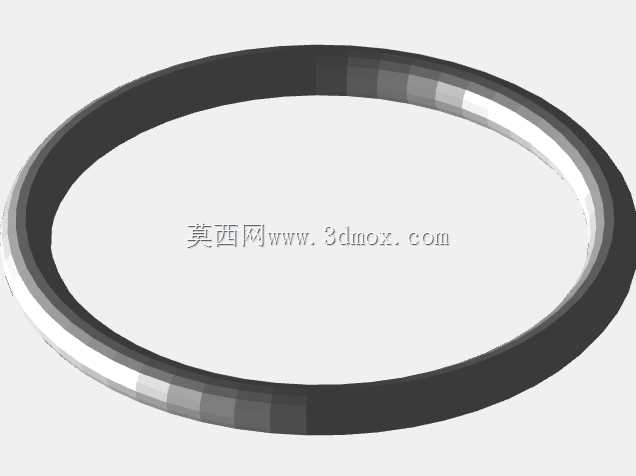

上部的透明罩是这款滤水器的核心观察结构，采用高透的耐水工程塑料制作，罩体与下部基座采用螺纹旋转压紧的密封方式，配合端面的密封圈实现静密封，正常通水压力下不会出现渗漏。透明罩的设计让运维人员不需要拆解设备，直接肉眼就能观察到内部滤芯的杂质附着情况，当滤芯表面截留的杂质积累到一定程度，看到滤芯表面明显变色、通流间隙被堵塞的时候，就可以停机或者关闭上下游阀门，拧开透明罩直接取出滤芯冲洗或者更换，不需要借助专用工具，日常维护的门槛很低。内部的滤芯采用骨架支撑的网式结构，外围的支撑骨架做了多道环形加强筋，既可以保证通流面积，又能承受正向水流的压力和反向冲洗的冲击力，不会因为压差过大出现滤芯变形破损的情况。

从尺寸边界来看，这款滤水器的接口为标准G1-2管螺纹，适配所有同规格的水管、接头、阀门，整体高度控制在常规管路安装的允许范围内，透明罩的最大外径比下部基座略大，安装时只需要在阀体上方预留出足够拧开透明罩的操作空间即可，不需要额外预留侧面的操作位，对于紧凑排布的管路系统非常友好。在实际选型使用的时候，需要注意这款滤水器的通流能力匹配G1-2管路的额定流量，适合小流量回路的杂质拦截，不能用在大流量主管道上，否则会造成过大的压损，影响管路的供水效率；同时透明罩的材质耐受温度有一定上限，不能用于高温热水或者有腐蚀性的流体管路，避免透明罩出现开裂、老化变脆的问题。

在三维建模的过程中，这类结构需要重点处理几个配合位置的尺寸公差：一是透明罩与基座的配合螺纹，要预留足够的密封圈压缩量，保证密封可靠性的同时不会因为拧入过力造成塑料螺纹滑牙；二是内部滤芯与基座定位台阶的配合间隙，既要保证滤芯可以顺利取出更换，又要避免间隙过大造成旁通漏滤；三是两侧接口的同轴度，必须保证两个接口的轴线重合，否则安装的时候会出现管路别劲，长期使用会在接口处产生应力集中，造成渗漏或者阀体开裂。另外建模时还要还原透明罩的壁厚均匀性，避免出现壁厚差异过大造成的注塑缩痕，影响成品的透明度和结构强度，弹簧的建模要符合实际的弹簧参数，保证预紧力的行程匹配滤芯的安装高度，不会出现弹簧压并或者预紧力不足的问题。
