200升桶式户外烧烤炉结构设计

　　这款200升桶式烧烤炉的设计，核心围绕户外餐饮场景的实际使用需求展开，适配流动餐车、户外营地、临街烧烤摊等多类商用及集体休闲使用场景，区别于小型家用烤炉，其大容量腔体可同时满足多份食材的烤制需求，甚至可兼顾低温烟熏的烹饪功能。从结构设计逻辑来看，整体采用立式桶型布局，顶部做圆弧封头处理，既可以避免顶部积水积灰，也能让炉内热量形成自然的内循环，减少热量从顶部接缝处的无效散失。炉体顶部预留的小直径排烟接口，可根据使用场景选配延长排烟管，将烟气导向远离操作位的方向，避免烤制过程中烟气直扑操作人员面部。

　　炉身内部设置多层可拆卸烤网托架，不同层级的托架对应炉内不同的温度区间，靠近底部炭盆的位置温度更高，适合烤制需要快速锁水的肉类食材，上层托架温度相对平缓，可放置需要慢烤保温的食材，或是进行蔬菜类食材的低温烹制。烤网托架采用插接式固定结构，无需额外紧固件，日常使用后可直接抽出清理炭渣与油污，降低维护难度。炉体底部设置倾斜式接灰盘，炭燃烧产生的灰渣会顺着倾斜面滑落到前端的抽拉式接灰盒，清理时无需挪动烤网或是待炉体完全冷却，即可抽出接灰盒倾倒废渣，适配商用场景下高频次连续使用的需求。

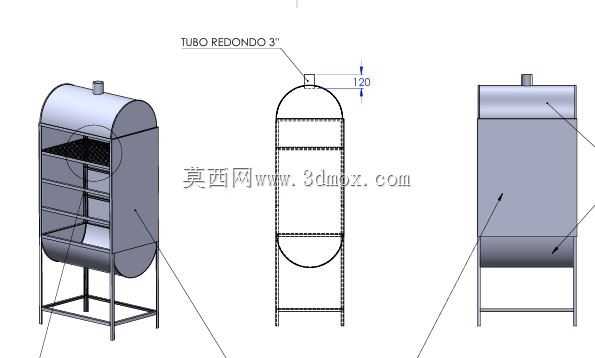

　　支撑框架采用方形钢管焊接成型，四条支腿向外做微扩处理，增大底部支撑跨度，即使在户外不太平整的地面放置，也能保证足够的抗倾覆稳定性，支腿底部预留了安装孔位，可通过膨胀螺栓将烤炉固定在混凝土地面，或是加装万向脚轮满足移动使用需求。从尺寸边界来看，炉身主体采用标准200升油桶的直径规格，顶部圆弧封头处采用直径3英寸的圆管做包边加强，包边结构高出封头平面120mm，既可以强化封头边缘的结构强度，避免搬运过程中磕碰变形，也能作为顶部炉盖的定位止口，选配炉盖时可直接扣合在该包边结构上，无需额外设置锁扣即可实现基本的密封效果。

　　炉体侧面设置的长条形观察口，可在不开启炉门的情况下观察内部食材的烤制状态，减少开门导致的炉温波动。炉门采用侧开式铰链结构，铰链位置做了下沉式设计，避免长期受高温影响出现铰链卡滞的问题，炉门边缘设置耐高温密封填料，关闭后可减少炉内热量外泄，提升燃料利用率。炭盆设置在炉体内部最下方，采用抽屉式结构，添加木炭时可直接抽出炭盆，无需伸手进入高温炉腔内部，操作安全性更高，炭盆底部开设密集通风孔，配合炉体下方的可调式通风口，可通过调整通风口的开合大小控制进风量，进而实现炉内温度的精准调节，满足不同食材对烤制温度的要求。

　　从结构强度设计角度，炉身筒体采用1.5mm厚的冷轧钢板卷制焊接而成，外部做耐高温喷塑处理，可耐受长期高温烘烤不脱落不生锈，内部与食材、炭火接触的部件均采用食品级不锈钢材质，避免高温下产生有害物质析出。支撑框架的钢管壁厚不小于2mm，所有焊接位置均做满焊处理后打磨平整，去除焊接毛刺与焊渣，避免使用过程中划伤操作人员。整体结构没有复杂的传动部件，所有易损件均为通用标准件，后期维护更换成本极低，即使在无专业维修人员的户外场景，操作人员也可自行完成易损件的更换。

　　这款烤炉的设计没有冗余的装饰性结构，所有外形结构均服务于功能需求，圆弧顶部除了热循环与防水的作用外，也可在烤制过程中让冷凝的油烟顺着弧面流到炉壁内侧，避免直接滴落到食材上影响口感。多层烤架的间距设置经过实际烤制测试，既不会因为间距过小导致食材放置困难，也不会因为间距过大浪费炉内的有效空间，在200升的腔体容积下实现最大的食材烤制容量。底部接灰盘的倾斜角度经过反复调整，保证灰渣可自然滑落的同时，不会因为角度过大占用过多炉内有效高度。整体安装边界紧凑，不需要额外的配套设备，放置在平整地面即可投入使用，外接排烟管的接口为标准通用尺寸，可适配市面上常见的金属排烟管道，无需定制转接件即可完成排烟系统的组装。
