两英寸双阻抗小功率动圈扬声器结构设计

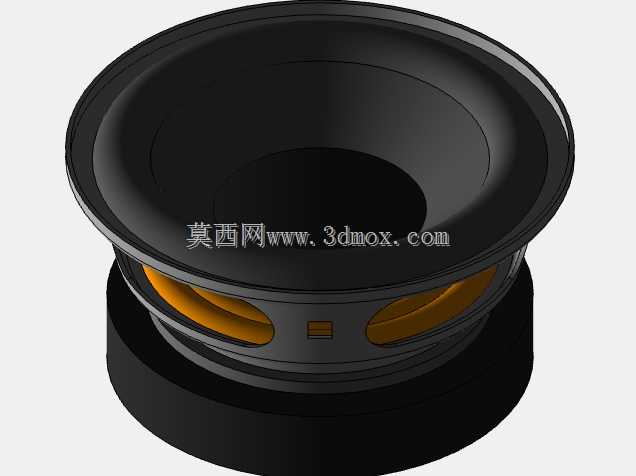

　　这款两英寸规格的小功率动圈发声单元，在桌面便携音频设备、小型蓝牙音箱、嵌入式背景广播终端、工控设备提示音模块里都有极高的适配性，日常做结构选型时，这类小尺寸单元往往是紧凑型音频产品的核心发声部件。从结构设计逻辑来看，整个单元采用常规外磁式动圈架构，振膜采用锥盆式设计，折环做了圆弧过渡处理，能在小振幅下保证活塞运动的线性度，避免大动态下出现分割振动带来的失真。盆架采用一体化注塑成型结构，边缘预留了均匀分布的安装孔位，安装边界控制在两英寸对应的圆形轮廓内，安装时不需要额外拓展固定空间，直接通过螺丝或者卡扣就能固定在设备壳体的预设沉台上。磁路部分采用双磁钢结构？

　　不对，从剖面能看到内部的华司、T铁与磁环的配合间隙控制得非常均匀，磁隙宽度控制在0.8mm左右，能保证音圈在磁隙里做轴向运动时不会出现擦圈问题，音圈采用耐高温的铜包铝线材绕制，额定阻抗2Ω，额定功率3W，适配常见的小功率D类功放输出参数，不需要额外做阻抗匹配电路就能直接驱动。振膜中央的防尘帽采用和锥盆一体的复合材质，既能防止灰尘进入磁隙影响音圈运动，也能对高频段的频响曲线做一定的补偿，避免高频过早滚降。折环部分采用半圆弧的橡胶材质，顺性经过调校，能让单元的谐振频率控制在合适的区间，保证低频下潜的同时不会因为顺性过大导致瞬态响应变差。

　　引线从音圈两端引出后，顺着折环根部固定在盆架的接线端子上，引线做了防拉扯的弧度预留，避免大振幅运动时引线被拉断或者出现异音。接线端子采用插片式设计，方便生产时快速焊接或者插接导线，不需要额外做接线固定结构。整个单元的总高度控制在适配紧凑型壳体的范围内，背部的磁路部分不会占用过多的壳体内部空间，做结构堆叠时，可以把功放板、电池等部件布置在磁钢周边的空余位置，提升空间利用率。在实际选型应用中，这类小尺寸单元常被成对使用在立体声便携设备里，也可以单只作为提示音发声单元用在门禁、工控操作台、小型家电上，因为功率小、阻抗低，不需要大功率功放驱动，用普通的小功率功放芯片就能获得足够的声压级。

　　建模过程中，对磁路部分的装配公差做了严格的约束，磁环和T铁、华司的同轴度公差控制在0.05mm以内，避免因为磁路偏心导致的音圈受力不均，影响单元的使用寿命和失真表现。盆架的安装孔位采用等角度分布，方便不同安装方向的固定需求，不管是正装还是反装都能适配壳体的结构设计。振膜的曲面造型经过多次曲率调整，保证锥盆的刚性足够，在额定功率工作时不会出现明显的盆分裂，让中频的人声表现更加清晰自然。折环的厚度和弧度也做了参数化设计，可以根据不同的频响需求调整折环的硬度，改变单元的谐振频率，适配不同的音箱腔体容积。在做整机结构配合时，单元的安装沉台需要预留0.2mm的间隙，避免装配时压到折环影响振膜的正常运动，出声孔的开孔区域需要正对振膜的有效辐射面积，不要被壳体结构遮挡，避免影响高频的扩散。另外，磁路部分的磁场泄露控制也做了优化，不会对周边的敏感电子元器件造成电磁干扰，适合用在集成度较高的数码产品内部，不需要额外做磁屏蔽处理就能满足电磁兼容的要求。
