电源变压器铁芯冲孔加工工装模具

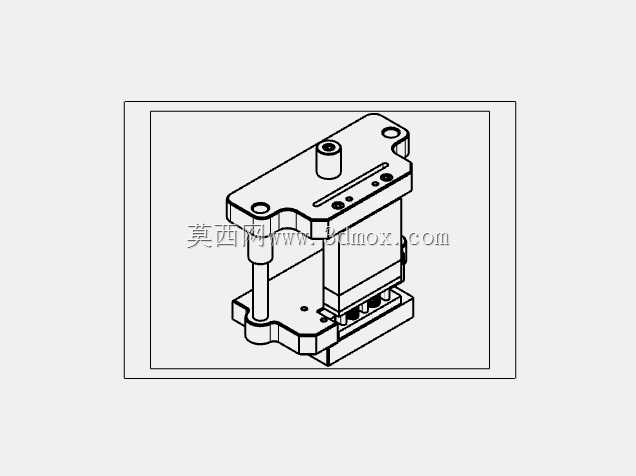

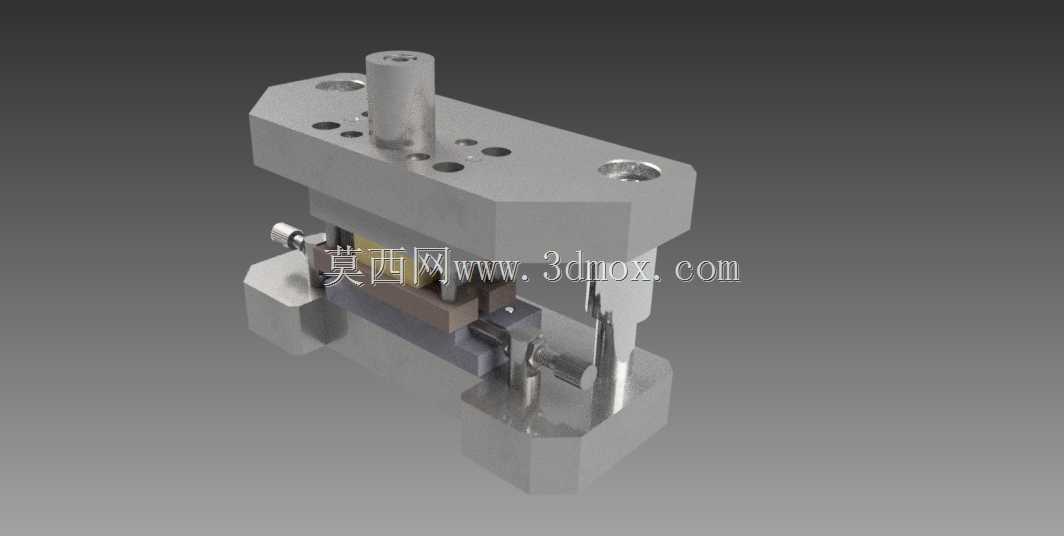

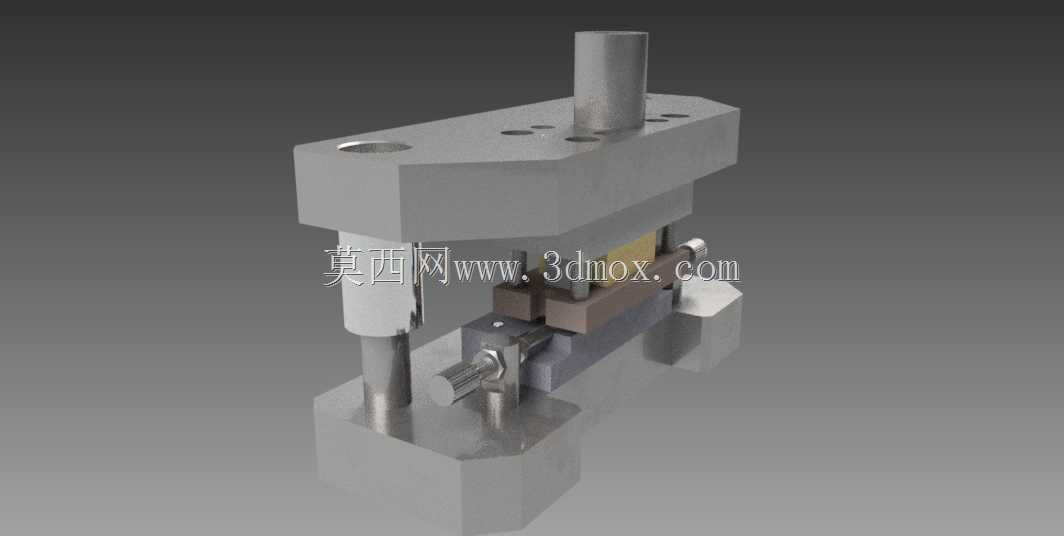

　　这套冲孔工装主要面向电源变压器铁芯硅钢片的批量冲孔加工场景，在中小型变压器生产的铁芯冲压工序中，这类工装直接决定了硅钢片安装孔位的形位公差与加工一致性，是变压器铁芯叠装工序前的核心加工工装。从结构布局来看，整套模具采用标准冷冲模模架结构，上模座通过模柄与压力机滑块连接，下模座通过压板螺栓固定在压力机工作台面，安装时需保证模柄轴线与压力机滑块中心同轴度误差不超过0.02mm，下模座定位基准面与工作台面的平行度误差控制在0.015/100mm范围内，避免冲裁过程中出现啃模、孔位偏移的问题。

　　功能层面，这套模具针对硅钢片薄、硬、脆的材料特性做了针对性设计，凸模采用硬质合金材质，刃口做了微小的圆角过渡处理，避免冲裁时硅钢片出现崩边、毛刺过大的问题，凹模漏料孔设计为阶梯锥形，减少冲裁后落料的卡滞风险。导柱导套采用可拆卸式滚珠导套结构，合模时的导向精度可达0.005mm，能够保证凸模进入凹模的间隙均匀分布在0.03-0.05mm区间，适配0.35mm、0.5mm两种常用厚度硅钢片的冲孔需求，冲裁出的孔壁断面光亮带占比可稳定保持在70%以上，无需后续二次去毛刺工序即可直接进入叠装工序。

　　设计思路上，整套模具没有采用复杂的多工位级进结构，而是选择了单工序冲孔的结构形式，主要是考虑到变压器硅钢片的孔位相对固定，单工序模的维护成本更低，刃口磨损后只需更换对应凸凹模镶件即可，不需要拆解整套模架，对于中小批量多规格的变压器生产场景适配性更强。模具的卸料板采用弹性卸料结构，卸料弹簧均匀分布在凸模周边，卸料力可通过更换不同刚度的弹簧进行调整，冲裁薄料时不会因为卸料力过大导致硅钢片变形，同时卸料板上设置了导正销孔，配合条料上的预冲工艺孔，能够保证每次送料的定位误差控制在0.01mm以内，孔位与硅钢片外形的位置度偏差不超过0.02mm，满足铁芯叠装时的孔位对齐要求，避免叠装后出现孔位错位、穿装螺栓困难的问题。

　　安装边界方面，整套模具闭合高度为165mm，适配公称压力160kN及以上的开式可倾压力机，上模座外形尺寸为220mm×180mm×35mm，下模座外形尺寸为240mm×200mm×40mm，安装时上下模座的压板槽距离模座边缘的距离为25mm，可适配标准机床压板的固定尺寸，不需要额外加工定制压板。模柄直径为30mm，长度为55mm，可直接适配多数常规开式压力机的滑块模柄孔，不需要加装过渡套。下模座的漏料孔中心与压力机工作台的落料孔中心对齐时，落料通道直径不小于80mm即可保证冲裁下的废料顺利排出，不会出现废料堆积在模架内部导致凸凹模崩刃的问题。

　　实际生产场景中，这套模具除了可加工硅钢片外，更换对应规格的凸凹模镶件后，也可对厚度1mm以内的冷轧钢板、铜铝板进行冲孔加工，适配小型五金件的冲孔工序，但核心应用场景还是围绕变压器铁芯的加工需求设计，定位销的位置、凸模的间距都是按照常规EI型电源变压器的铁芯安装孔位参数设计，冲裁出的孔位可直接适配标准的铁芯叠装螺栓，不需要二次扩孔或修孔。模具的导柱上设置了油槽，日常维护时只需定期添加冲压润滑油即可保证导柱导套的运动顺畅，不需要复杂的保养流程，适合车间一线操作人员快速上手使用，合模行程的调整只需按照模具闭合高度设置压力机滑块的下死点位置，保证凸模进入凹模的深度为1.5-2mm即可完成调模，单次调模时间可控制在15分钟以内，大幅减少换模等待时间。
