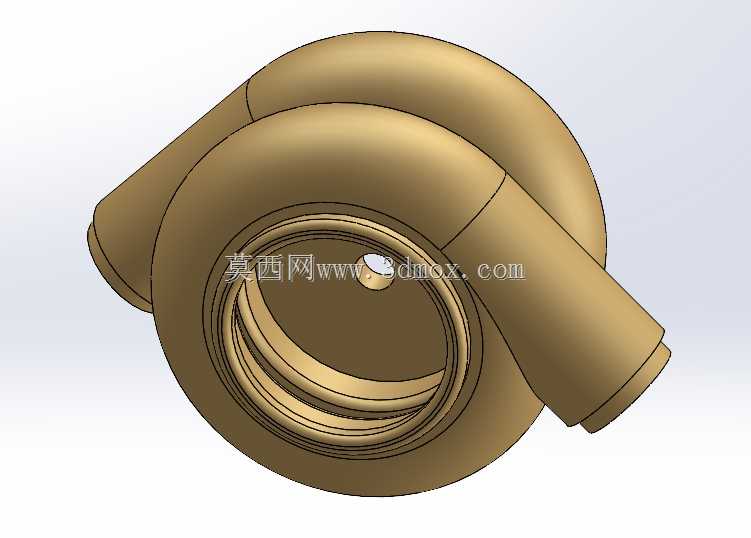

涡轮增压器压气机蜗壳结构三维数模

　　该蜗壳作为涡轮增压器的核心承压导流部件，主要应用于车用内燃机、工业燃气轮机、小型航空辅助动力单元的增压系统中，承担着将叶轮输出的高速气流有序收集、扩压并输送至下游管路的核心作用，其内部流道的型线精度直接决定整台增压器的工作效率与喘振裕度。从实际工况来看，该部件长期工作在高温、高脉动压力的环境中，车用场景下入口气流温度最高可达数百摄氏度，壳体需要承受连续的气流冲击与启停循环带来的热应力，因此结构设计阶段首先要兼顾流道顺滑性与壳体刚性的平衡。

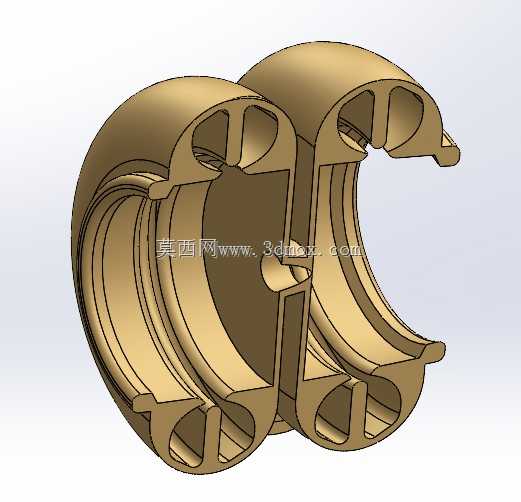

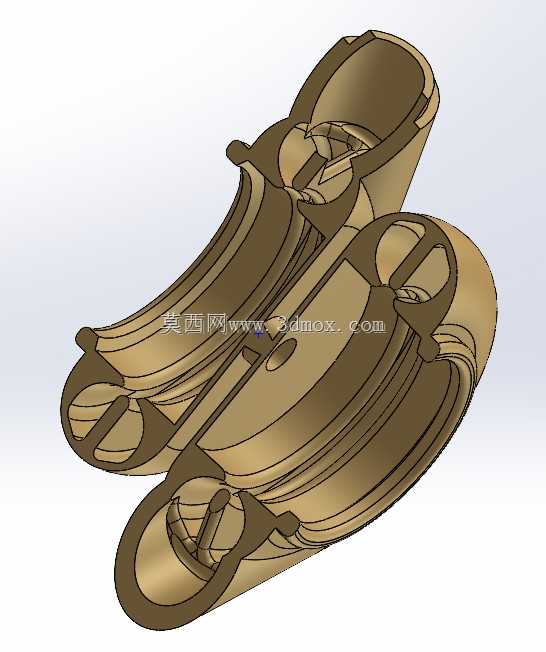

　　建模过程中首先基于叶轮出口的气流参数确定蜗壳的基圆直径，基圆尺寸略大于叶轮最大外径，预留出合理的叶顶间隙与装配余量，避免叶轮高速旋转时与壳体内壁发生刮擦；蜗壳的截面沿周向采用渐扩式设计，从蜗舌位置开始，过流面积随着气流的周向汇聚逐步增大，保证各个角度流出叶轮的气流都能以均匀的速度进入流道，减少局部涡流带来的能量损失。蜗舌作为流道的起始交汇位置，采用了小圆角过渡处理，避免尖锐结构带来的气流切割噪音，同时降低蜗舌部位的应力集中系数，减少长期运行下的疲劳开裂风险。

　　进出口接口的尺寸设计匹配通用的增压器管路连接标准，入口端为轴向的圆形法兰接口，对接空气滤清器后的进气管路，出口端为切向布置的锥形扩压段，对接中冷器进气管道，出口段的锥角控制在合理范围内，在实现气流减速扩压的同时避免流道扩散角过大导致的气流分离。壳体的壁厚采用了等强度设计思路，主体承压区域壁厚均匀，在进出口法兰连接位置、蜗舌应力集中区域做了局部加厚处理，既控制了整体铸件的重量，又保证了高压工况下的结构强度，避免出现壳体变形导致的间隙变化。

　　安装边界方面，蜗壳的背部设置有与轴承箱连接的定位止口与螺栓孔位，止口的配合公差选用过渡配合，保证装配后蜗壳与叶轮的同轴度，螺栓孔的位置度公差严格控制，避免装配时出现额外的安装应力；壳体外表面预留了传感器安装凸台，可用于安装增压压力、温度传感器，满足整机的控制监测需求。整个模型的曲面过渡全部采用G2连续处理，流道表面无明显的折角与凸起，既符合铸造工艺的拔模要求，减少铸造过程中的砂眼、冷隔缺陷，也能保证实际生产出的铸件流道粗糙度满足气动设计要求，降低气流沿程阻力。在做结构校核时，重点关注了蜗壳在最高工作压力、最高温度耦合工况下的变形量，确保最大变形位置出现在出口段的自由端，不会影响叶轮与壳体的配合间隙，同时热变形方向与管路的热膨胀方向匹配，减少连接部位的密封失效风险。
