Seeed Studio XIAO RP2350开发板结构设计

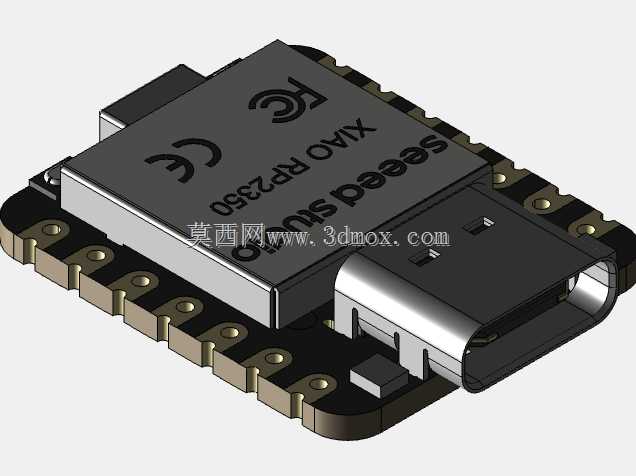

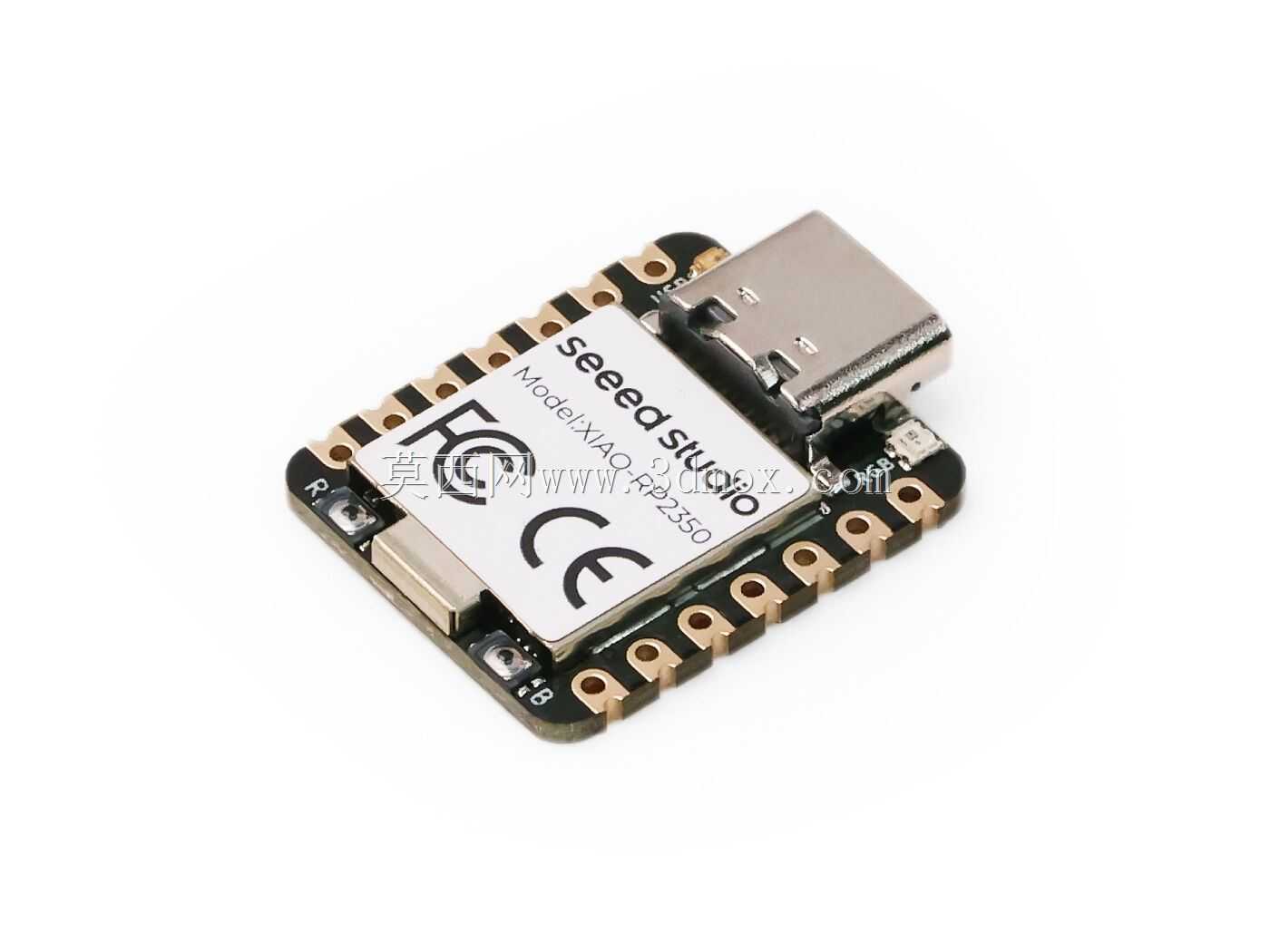

　　这款微型开发控制板的三维结构设计，完全围绕嵌入式开发场景的紧凑安装需求展开，整体外形控制在21x17.8mm的极小尺寸范围内，板载Type-C接口居中布置在板边一侧，接口金属外壳的突出高度、引脚焊盘的排布位置都经过精准的尺寸校核，确保外接数据线时不会和周边安装结构产生干涉。板身四周均匀排布19个多功能GPIO引脚，引脚采用半孔镀金工艺设计，焊盘边缘距离板边的预留尺寸满足SMT贴片加工的工艺要求，既可以直接焊接在定制载板上作为核心控制单元，也能通过排针插接的方式安装在面包板或者扩展底座上，适配不同的原型验证场景。

　　从功能布局来看，板载RGB LED布置在板身角落位置，光线散射角度经过结构优化，不会被周边元件遮挡，方便开发者直观查看设备运行状态；板上集成的电池管理系统电路区域做了独立的铺铜隔离，电源走线的宽度满足低功耗运行下的载流要求，27μA的超低待机功耗特性，让这款控制板非常适合可穿戴智能设备、小型DIY键盘、便携式传感节点这类对供电续航有严格要求的应用场景。结构设计阶段充分考虑了生态配件的兼容性，板身的安装孔位、引脚定义排布完全匹配现有Grove模块、LED矩阵、CAN总线模块、AI视觉传感器、毫米波传感器等扩展配件的安装尺寸，不需要额外做结构修改就能直接拼接组装，大幅缩短原型开发的结构适配周期。

　　核心控制芯片区域的元件排布做了高度优化，双Arm Cortex-M33内核加RISC-V协处理器的核心电路周边，去耦电容的布置位置尽可能贴近芯片引脚，减少信号走线长度，降低高频运行下的信号干扰，150MHz的主频运行状态下，板身的散热结构通过铺铜区域自然传导，不需要额外加装散热片就能满足长时间稳定运行的温升要求。板载的FPU浮点运算单元对应的电路区域做了等长走线处理，保证信号传输的同步性，满足运动控制、简单信号处理这类对运算实时性有要求的场景。电池电压测量电路的采样电阻布置在电源入口处，测量精度不受板上其他元件工作的电流波动影响，能够准确反馈外接电池的剩余电量状态。

　　在安装边界的设计考量上，板身所有元件的最高高度控制在3.5mm以内，Type-C接口的最高高度为3.2mm，其余阻容元件、芯片的高度均低于这个数值，确保整板可以嵌入到厚度4mm以内的超薄外壳内部，适配可穿戴设备的紧凑外壳设计需求。板边的半孔引脚做了圆角处理，避免焊接或者插拔过程中出现毛刺划伤操作人员的情况，同时也减少了应力集中导致的焊盘脱落风险。板身四角没有设计额外的安装孔，完全依靠引脚焊接的方式固定，进一步压缩了整体占用的板面空间，对于空间极度受限的应用场景，也可以通过高温双面胶直接粘贴固定在结构内壁上，板身的基材采用常规FR-4玻纤板，厚度1.0mm，具备足够的结构强度，常规的组装磕碰不会出现板身弯折断裂的问题。

　　针对不同开发场景的适配需求，这款控制板的结构设计预留了Micropython、C/C++开发环境对应的调试触点位置，调试触点布置在板身背面，不会占用正面的元件安装空间，日常使用时不需要接触调试触点，只有固件烧录或者底层调试时才会用到，触点的尺寸和间距满足常规探针的接触要求，不需要额外焊接排针就能完成调试操作。整体结构没有多余的装饰性设计，所有的外形轮廓、元件位置都服务于功能实现和安装适配，不管是用于小型智能硬件的量产核心板，还是用于DIY项目的原型控制，都能在极小的空间内提供足够的接口资源和运算性能，同时降低结构设计阶段的适配难度，减少三维建模过程中需要反复校核的干涉点，帮助结构工程师快速完成整机的布局设计。
