工程机械用M18规格JCB适配螺栓结构

　　这款M18规格的适配螺栓，主要面向工程机械设备的易损件连接场景，尤其是挖掘作业设备的工作装置部位，承担刀片、斗齿类切削耐磨件与主机结构的刚性连接职能。在土方剥离、矿料开挖这类重载冲击工况下，连接部位需要持续承受交变剪切力、轴向拉压载荷以及作业过程中带来的振动冲击，螺栓的结构合理性直接决定了耐磨件的固定可靠性，一旦出现连接失效，轻则导致作业中断、耐磨件脱落遗失，重则可能引发结构件磕碰损伤，甚至造成作业安全隐患。

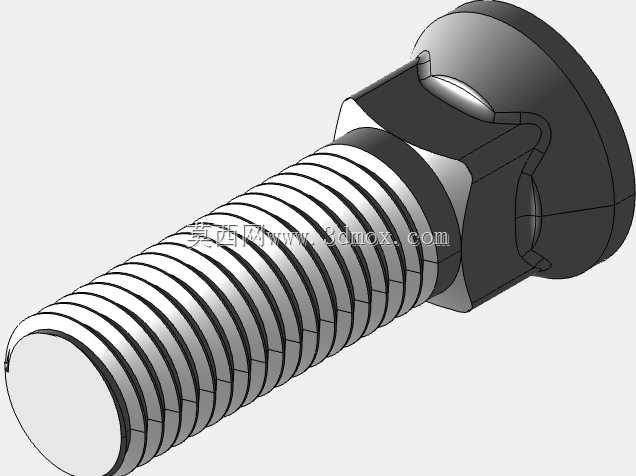

　　从结构设计逻辑来看，这款螺栓没有采用常规外六角头的标准件形式，而是选择了带单侧卡位凸台的沉头结构，这种设计的核心考量是适配挖掘设备斗体、刀片安装位的预制卡槽——安装时螺栓头的凸台可以直接卡入安装座的对应限位槽内，拧紧螺母的过程中不需要额外使用工具固定螺栓头防转，在野外作业、维修空间受限的场景下，能够大幅缩短易损件更换的操作时间，降低现场维修的操作难度。螺栓头部的端面做了加厚处理，相比同规格标准六角螺栓的头部厚度提升约15%，这一设计是为了应对作业过程中可能出现的物料飞溅撞击，避免头部受冲击变形导致后续拆卸困难；头部与杆部的过渡位置采用了大圆角平滑过渡，没有尖锐的应力集中棱角，从结构根源上降低交变载荷下过渡位置出现疲劳裂纹的概率，这一点对于长期承受冲击载荷的紧固件来说尤为关键，很多现场出现的螺栓断裂故障，根源都在于过渡位置应力集中引发的疲劳失效。

　　杆部的螺纹段采用了标准公制粗牙螺纹设计，粗牙螺纹的螺距更大，螺纹牙的受力截面更厚，相比细牙螺纹更耐冲击、不易滑牙，完全匹配工程现场的安装使用需求；螺纹收尾位置做了退刀槽优化，避免螺纹末端与光杆段衔接处出现应力突变，同时也能保证螺母可以完全拧至贴合安装面，不会出现螺纹干涉导致的压紧力不足问题。光杆段的直径与螺纹大径保持合理的尺寸差，安装时光杆段可以直接穿入安装孔形成径向定位，减少螺栓与安装孔之间的配合间隙，避免作业过程中螺栓受横向剪切力时出现额外窜动，降低孔壁与螺栓杆的磨损速率。

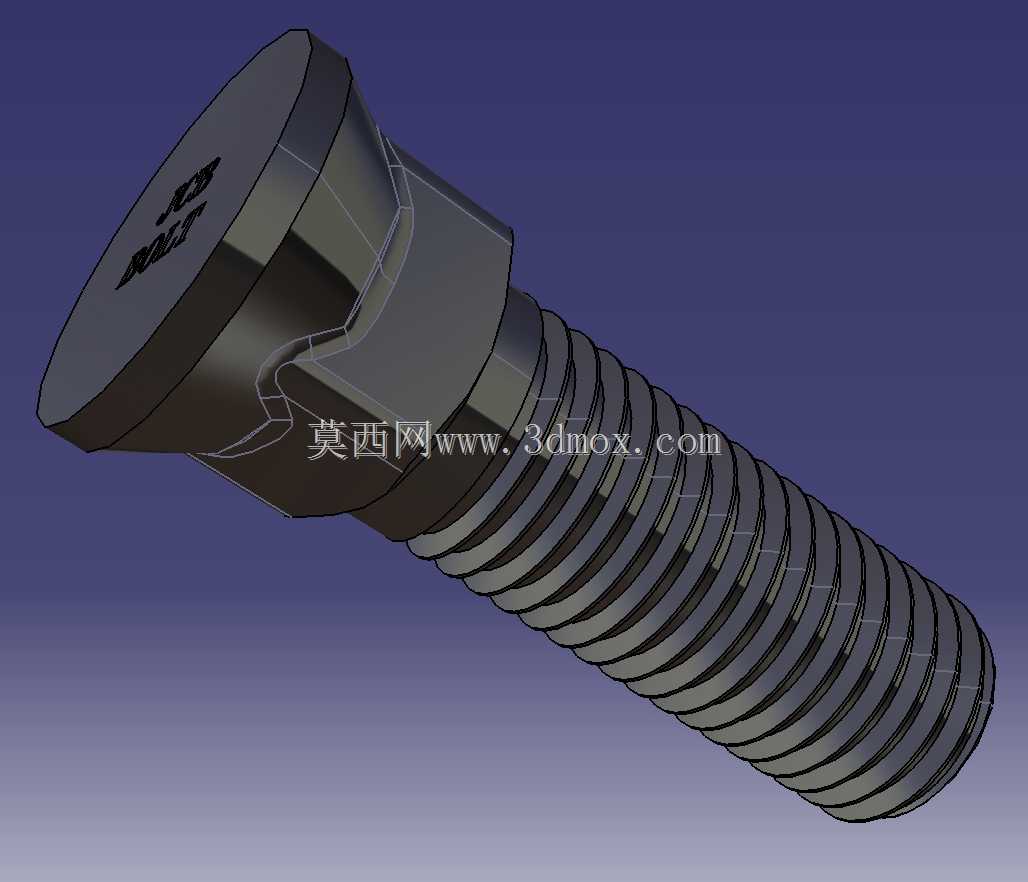

　　从安装边界尺寸来看，这款螺栓的头部外径、卡位凸台的宽度与突出高度，完全匹配JCB系列挖掘设备刀片安装位的标准卡槽尺寸，不需要对安装位进行二次扩孔、铣槽加工即可直接装配；螺栓的总长度经过精准匹配，安装后螺纹段露出螺母的长度控制在2-3个螺距，既保证足够的螺纹啮合长度提供可靠压紧力，也不会因为螺杆伸出过长导致作业过程中剐蹭物料、堆积泥土，增加后续拆卸的清理难度。在实际选型应用中，这类专用螺栓不能随意用同规格普通标准螺栓替代，普通标准螺栓的头部没有卡位结构，安装时需要额外固定螺栓头，在空间狭窄的斗体位置操作难度极大，而且普通螺栓的头部厚度、过渡圆角设计没有针对重载冲击做优化，在高频冲击载荷下很容易出现头部断裂、螺纹滑牙的问题。建模过程中需要重点关注头部卡位凸台的对称度、头部与杆部的同轴度公差，以及螺纹牙型的轮廓精度，这些尺寸如果出现偏差，会直接导致安装时卡位凸台无法卡入卡槽、螺栓穿入安装孔后卡滞、螺母拧紧过程中出现卡涩等问题，影响实际装配效率。另外螺栓头部端面的标识位置做了凹陷处理，避免标识凸起在作业过程中被物料磨损失去识别作用，也不会因为标识凸起导致螺栓头与安装槽底面无法完全贴合，保证压紧力可以均匀传递到整个连接结合面。
