矿用拉铲作业工作铲斗结构设计

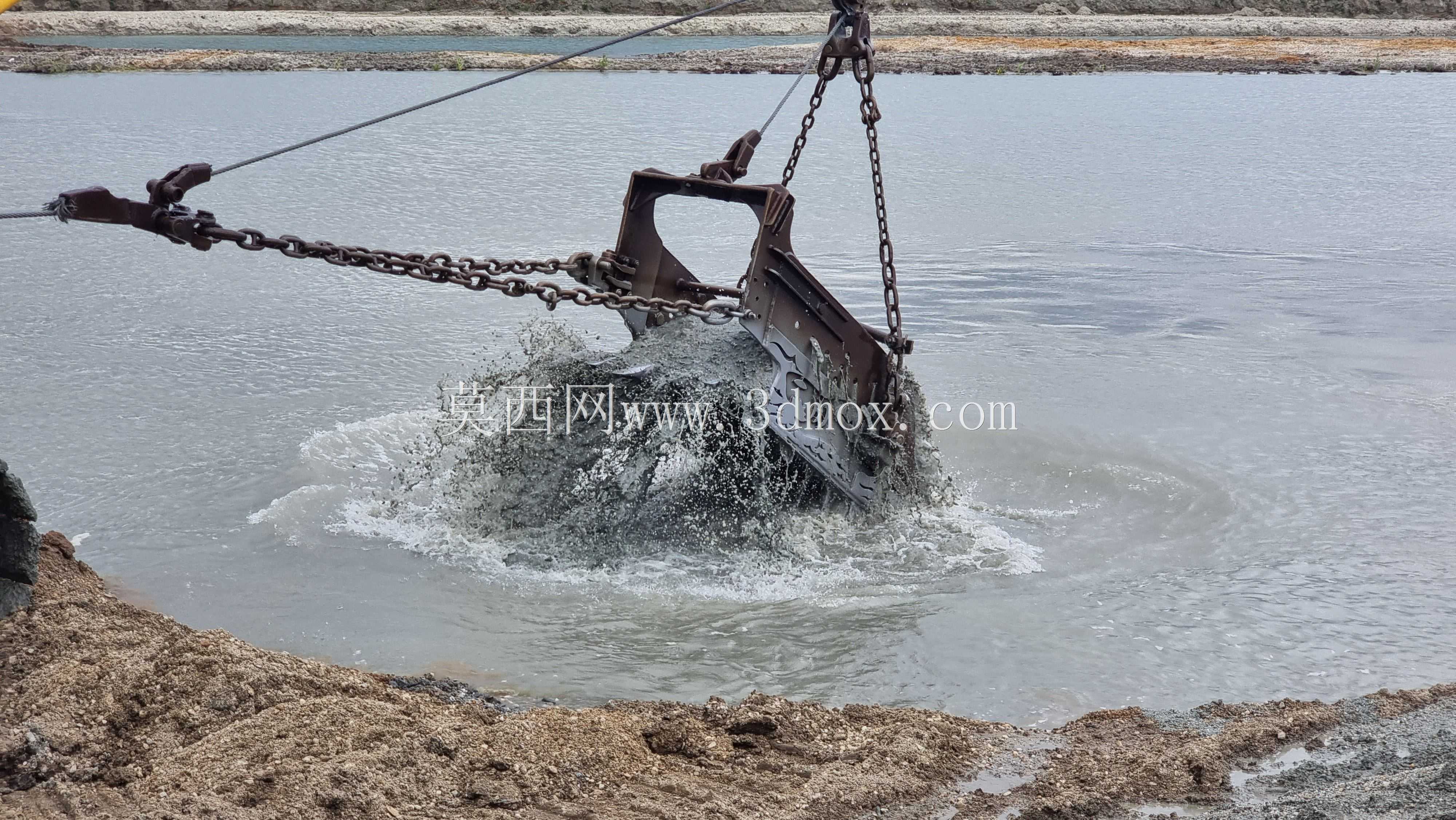

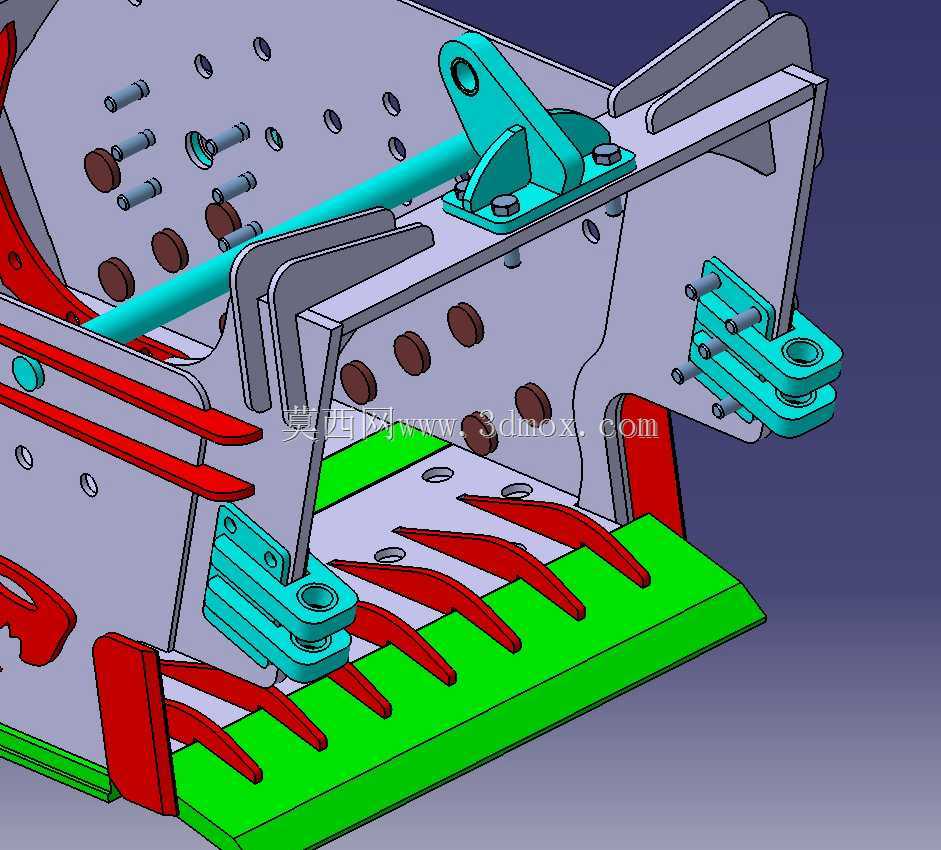

　　拉铲铲斗作为索式挖掘机的核心作业执行部件，主要应用于露天矿山剥离覆盖层、河道疏浚清淤、大型土方转运以及散料堆场堆取作业场景，尤其适配作业半径大、物料堆积厚度不均的工况，相比正铲、反铲部件，拉铲铲斗依靠牵引钢索拖拽完成切入料堆、收斗盛料、卸料抛投的全流程动作，对结构抗冲击性、耐磨性能以及物料导流效率有极高要求。从结构功能来看，该铲斗主体采用高强钢板拼焊成型，斗体侧壁预留多组阵列安装孔位，既可以作为耐磨衬板的固定点位，也能根据作业物料的磨蚀性差异，灵活加装不同厚度的耐磨护板，降低后期维护的更换成本；斗唇部位采用分段式齿座设计，斗齿通过楔块锁紧结构固定，作业过程中单个斗齿磨损后可快速更换，无需整体切割斗唇结构，大幅缩短现场停机维护时长。

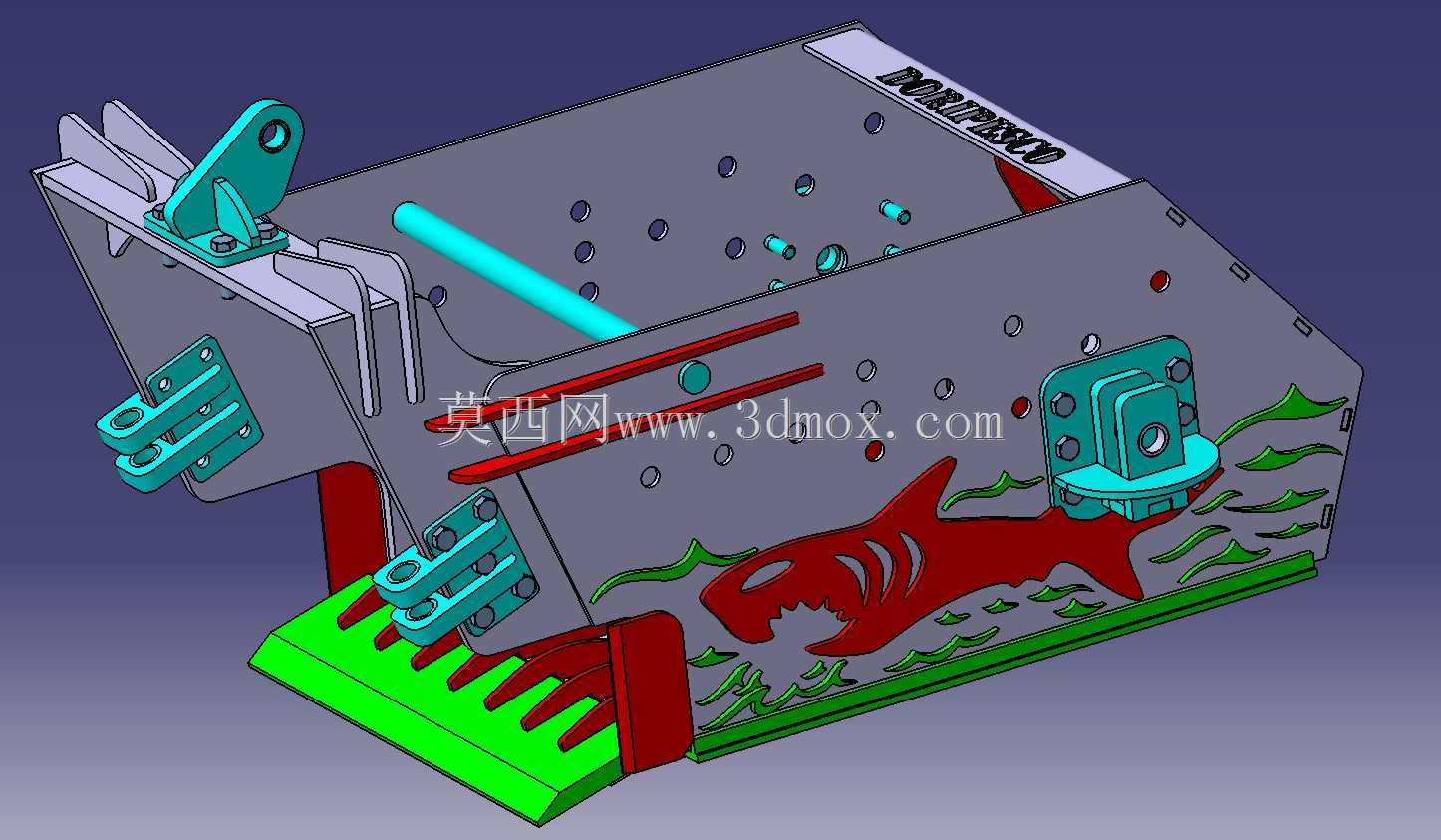

　　斗体上部设置多组铰接吊耳结构，分别对应提升钢索、牵引钢索以及斗门开合机构的连接点位，吊耳与斗体主承力板采用熔透焊连接，焊后做应力消除处理，避免长期受交变载荷出现焊缝开裂问题；斗体内部设置弧形导流板，物料进入斗腔后可沿弧面快速滑向斗体深部，减少装料过程的物料溢出，同时降低物料对斗体后壁的直接冲击。设计过程中优先考虑作业时的受力传递路径，将牵引拉力、提升拉力的受力点与斗齿切削受力点做线性对齐，让作业载荷直接通过主承力板传递到钢索连接端，减少额外的结构弯矩，在保证结构强度的前提下尽可能削减非承力部位的板材厚度，控制整体斗重，提升单次作业的有效载荷占比。斗体外侧设置的加强筋沿物料冲刷方向布置，既可以提升斗壁的抗变形能力，

　　也能对滑落的物料起到导流作用，减少物料在斗壁外侧的粘附堆积；斗门的锁止机构采用机械式自锁结构，当铲斗提升到卸料位置时，通过牵引钢索的拉力变化触发解锁，斗门依靠自重绕铰接轴转动完成卸料，无需额外配置液压或电控驱动元件，适配露天矿山多尘、温差大的恶劣作业环境，降低电控液压元件故障带来的停机风险。安装边界方面，该铲斗的吊耳孔位间距、铰接轴直径均匹配主流中型拉铲的钢索连接端尺寸，可直接替换同吨位级别的原厂铲斗，无需对设备的钢索悬挂机构做额外改装；斗体的最大外轮廓尺寸适配拉铲的作业收斗轨迹，不会在收斗过程中与设备的臂架结构发生干涉，斗齿的切削角度经过优化，拖拽切入料堆时的切削阻力更低，同等牵引拉力下可获得更深的切入深度，

　　提升单次装料的充满系数。斗体底部的耐磨衬板采用沉头螺栓固定，衬板表面做硬化处理，长期与作业面摩擦接触时磨损速率远低于普通钢板，当衬板磨损到阈值时可直接在作业现场完成更换，无需将铲斗整体拆卸转运至维修车间。针对不同作业场景的适配性，该铲斗的斗腔容积做了优化平衡，既可以满足土方作业时的大容积盛料需求，也能在矿岩剥离作业时依靠高强度结构承受大块矿石的冲击载荷，不会因为单次装载大块物料出现斗体变形问题；斗体两侧的侧刃板突出斗体侧壁一定距离，作业时可提前修整作业面的侧壁，避免侧壁突出的大块物料刮擦斗体侧面，同时也能拓宽单次切削的作业宽度，提升作业效率。
