欧式拱形铁艺庭院大门结构设计

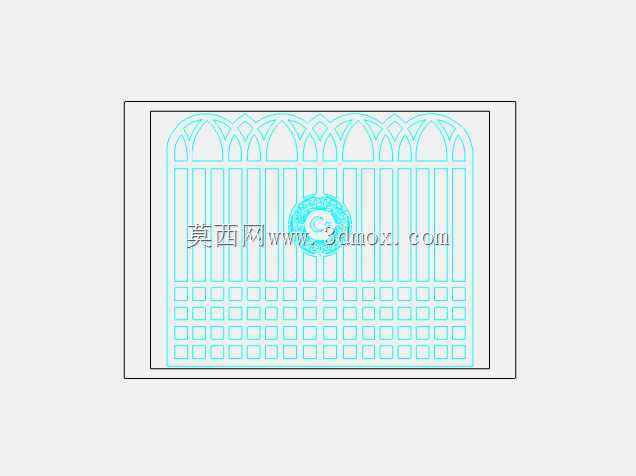

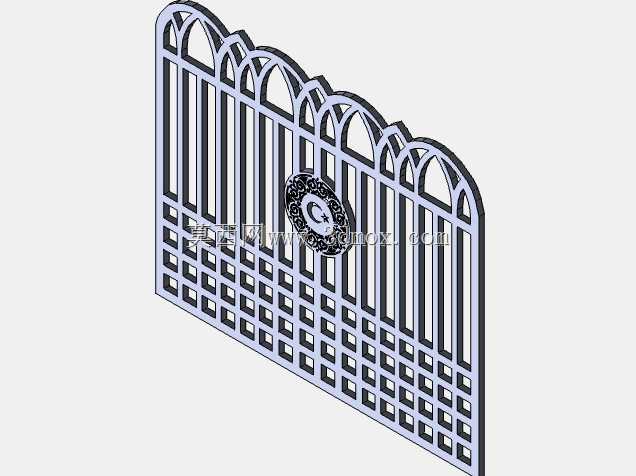

　　这款6米整体式拱形铁艺大门，主要面向私家庭院、园区次入口、小型厂区人行兼车行通道这类场景使用，设计时优先考虑了整体安装的便捷性，采用单块整体式结构，无需现场拼接多段门体框架，减少现场焊接、校准的工作量，安装时只需将整体门体与预埋的门轴支座、限位构件做固定即可，能大幅缩短现场施工周期。从结构设计逻辑来看，门体上部采用连续圆弧拱券造型，每段拱券的曲率做了统一模数化处理，既保留了欧式铁艺的装饰质感，也能让上部框架的受力更均匀，避免长直边框在长期开关受力后出现侧向变形。

　　门体中上部设置了圆形装饰花件，花件采用镂空卷草纹样，在不额外增加过多门体重量的前提下，提升了立面的视觉层次感，同时花件与竖杆、边框的连接采用嵌入式点焊加打磨封边的工艺处理，避免突出的焊疤影响整体美观度，也减少了户外使用时的积水锈蚀隐患。门体下半部分采用方格网格结构，网格的间距控制在120mm以内，既可以避免儿童攀爬时发生卡坠风险，也能保证门体下部的抗冲击强度，应对日常通行时可能出现的磕碰、剐蹭。竖杆部分采用等距排布，杆体与上下横撑的连接采用穿焊工艺，每根竖杆穿过横撑预设的定位孔后在背面做满焊处理，相比表面点焊的结构，整体抗扭强度能提升40%以上，应对户外大风、频繁开关的受力工况时，不会出现竖杆松动、脱落的问题。

　　从安装边界来看，门体总宽度为6米，整体高度控制在2.2米，拱顶最高处距离地面2.4米，安装时需要在门体两侧预留不小于150mm的立柱安装空间，门轴预埋深度不小于600mm，混凝土支座强度不低于C25，保证门体开关时的支撑稳定性。门体底部距离地面预留50mm的间隙，既可以避免地面不平整导致开关剐蹭，也能保证雨季排水通畅，减少底部构件长期泡在积水中的锈蚀概率。考虑到户外长期使用的需求，结构设计时所有构件的棱角都做了R3的圆角打磨处理，避免尖锐棱角造成通行剐蹭伤害，所有横撑、竖杆的型材壁厚都不小于2mm，拱券部分的型材采用冷弯成型，避免热弯导致的型材壁厚不均、强度下降问题。

　　门体的配重做了前置优化，整体重心偏向门轴侧15%，减少开关时的下坠力矩，长期使用也不容易出现门体下垂、开关卡滞的问题。在细节处理上，网格部分的每一个方格交叉点都做了满焊打磨，不会出现虚焊导致的网格开焊变形，装饰花件的背面做了平整化处理，不会突出门体平面，避免开关时剐蹭到通行人员或者衣物。这款门体的结构设计既兼顾了装饰性需求，也充分考虑了户外使用的耐久性、安装便捷性以及日常使用的安全性，适合作为各类对外观有一定要求的出入口围护构件使用，建模时所有的型材截面、连接节点都按照实际加工工艺做了还原，可直接用于加工前的结构校验、安装模拟，也能作为同类型铁艺门设计的参考模板，调整拱券数量、网格密度、装饰花件样式后即可适配不同宽度、不同风格的出入口需求。
