10吨级2米展开链式起重平衡吊梁

　　在重型工件的车间转运、货场装卸、设备安装就位这类吊装作业场景里，经常会遇到长条形、大跨度的工件，如果直接用单钩挂钢丝绳起吊，很容易出现吊点受力不均、工件受挤压变形、吊索夹角过大导致载荷骤增的问题，严重时甚至会出现吊索断裂、工件滑脱的安全隐患，这时候就需要配套专用的平衡吊梁来分散吊点载荷，优化吊装受力路径。这款吊梁的主体采用箱型梁结构设计，相比同截面的实心梁结构，在保证整体抗弯强度的前提下，能有效降低自身重量，减少起重设备的无效载荷消耗，梁体沿长度方向做了等强度优化，在两端吊点连接位置做了局部加厚补强，避免应力集中导致的结构失效。

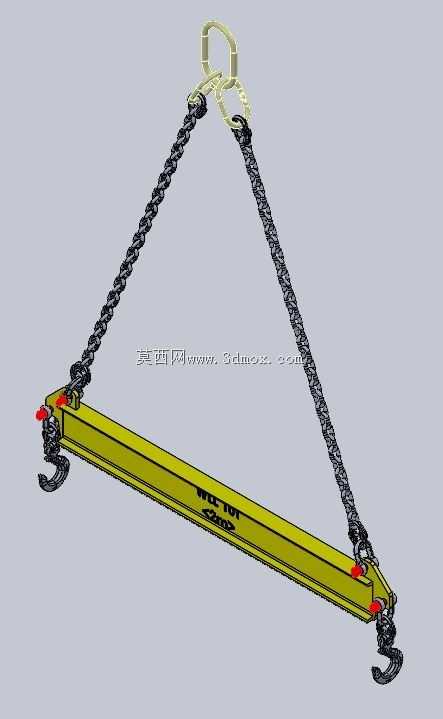

　　梁体总展开长度为2000毫米，额定工作负载为10吨，适配绝大多数中小型长轴类工件、钢结构构件、模块化设备单元的吊装需求，顶部采用双链条三角吊挂结构，和起重设备的主吊钩连接时，能自动找正重心，即使工件存在一定的重心偏移，也能通过链条的自适应张紧保持梁体水平，避免起吊过程中工件倾斜滑落。两端的吊钩采用带安全防脱卡的锻造吊钩，和梁体端部的连接座采用铰接设计，吊装时吊钩可以随工件吊点的角度自由偏转，不会出现吊钩别劲、吊索扭转的问题，同时铰接位置预留了润滑注油通道，长期使用时可以定期加注润滑脂，减少铰接面的磨损，延长部件使用寿命。

　　设计过程中，首先根据额定载荷和梁体跨度做了抗弯截面模量计算，确定箱型梁的板材厚度和截面尺寸，保证梁体在满载时的最大挠度控制在跨度的1/1000以内，避免吊装过程中梁体出现过大的弹性变形影响吊装精度；其次对顶部吊挂链条的夹角做了优化，将双链条与梁体的夹角控制在60度左右，这个角度下链条的附加载荷最小，同时不会因为夹角过小导致梁体承受过大的轴向压力，避免梁体出现失稳变形。在安装边界上，这款吊梁顶部的吊环尺寸适配市面上绝大多数10吨级及以上起重设备的吊钩尺寸，不需要额外做转接件，两端吊钩的开口尺寸满足常规卸扣、吊装带的连接需求，不管是搭配链条索具、钢丝绳索具还是合成纤维吊装带都可以直接使用。

　　梁体表面做了醒目的黄色涂装，同时在梁体侧面清晰标注了额定载荷参数，现场作业人员可以直观识别吊梁的负载能力，避免超载使用。在实际应用中，这类吊梁除了常规的工件吊装，还可以用于机床装配过程中床身、主轴箱等大部件的精准就位，相比直接用绳索吊挂，平衡吊梁能让工件保持水平状态，就位时更容易对准安装基准，减少装配过程中的调整时间；在钢结构安装现场，也可以用这类吊梁吊装H型钢、钢梁等长构件，避免构件因为单点起吊出现弯曲变形，影响后续的安装精度。梁体的结构做了模块化设计，两端的吊钩组件、顶部的链条吊具都可以单独拆卸更换，如果某一部件出现磨损或者损坏，不需要整体更换吊梁，只需要更换对应配件即可，降低了后期的维护成本。在受力校核阶段，除了常规的静载荷计算，还考虑了吊装过程中的动载荷系数，按照1.25倍的动载系数对梁体焊缝、连接销轴、链条、吊钩等受力部件做了强度校核，所有受力部件的安全系数都满足起重吊具的相关规范要求，保证作业过程中的结构可靠性。
