汪克尔发动机三角转子结构设计

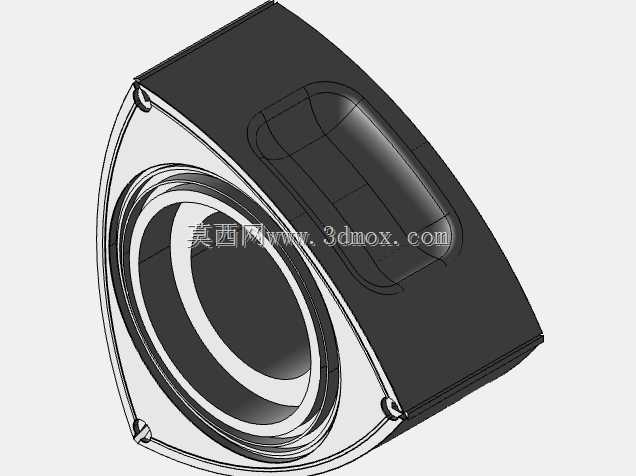

　　这款三角转子是汪克尔旋转活塞发动机的核心运动构件，区别于传统往复式活塞发动机的直线往复做功逻辑，它依靠自身在气缸型腔内的行星运动，直接将燃烧膨胀的压力转化为输出轴的旋转扭矩，省去了曲柄连杆机构的往复惯性损耗，在小排量高功率密度动力场景中有着不可替代的应用优势，常见于小型航空动力、高性能摩托、特种作业便携动力单元等对整机重量、动力输出平顺性有严苛要求的领域。从结构设计逻辑来看，转子的三角轮廓并非简单的圆弧三角形，三个弧面严格按照气缸双弧外旋轮线的共轭型线做匹配设计，确保运转过程中三个密封端点始终与气缸内壁保持贴合，将气缸腔体分隔成三个独立的可变容积腔室，依次完成进气、压缩、做功、排气四个冲程循环，转子每旋转一周，三个腔室各自完成一次做功循环，相比同排量四冲程往复式发动机，做功频率提升两倍以上，动力输出的连续性更优。

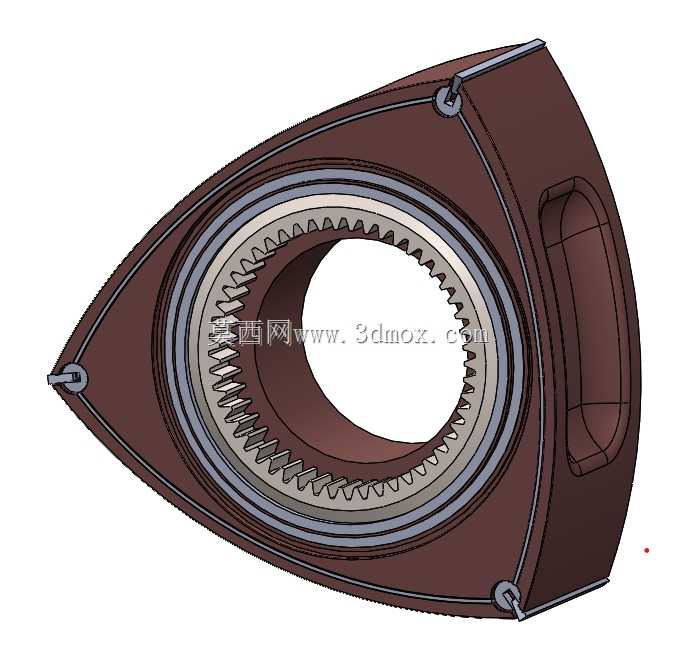

　　转子中心的内齿圈是整个行星运动机构的核心配合特征，内齿圈与固定在端盖上的中心外齿轮啮合，两者的齿数比严格设定为3:2，这个传动比直接决定了转子的运动轨迹——转子绕输出轴偏心轴颈做自转的同时，还会绕中心齿轮做公转，偏心距的尺寸直接关联到发动机的排量大小，设计过程中需要严格控制内齿圈的齿形精度、分度圆同轴度，避免啮合间隙过大导致运转抖动、密封失效，或是间隙过小引发卡滞、齿面异常磨损。转子三个端角位置设计有密封件安装槽，用于安装径向密封片与密封弹簧，槽位的深度、宽度公差需要控制在微米级，既要保证密封片在热态工况下能自由伸缩补偿磨损，又要避免间隙过大导致燃气泄漏，降低压缩比与做功效率；转子的两个端面同样设计有端面密封条安装位，与气缸前后端盖的平面配合，阻断腔室之间的端面窜气，整个密封系统的设计直接决定了发动机的压缩稳定性、燃油经济性与使用寿命。

　　从安装边界来看，转子中心的内孔与输出轴的偏心轴颈配合，配合公差选用过渡配合加键槽定位，确保转子的偏心旋转运动能稳定传递扭矩，同时避免偏心运转过程中出现松旷；转子本体上设计有减重凹腔，在保证结构强度的前提下尽可能降低转子自身重量，减少偏心旋转产生的离心振动，凹腔的位置经过动平衡校准，三个角部的重量差控制在允许范围内，避免高转速工况下产生过大的振动载荷，损伤端盖轴承与密封件。实际应用中，转子的三个工作面会直接接触高温高压燃气，因此结构设计时在壁厚分布上做了差异化处理，做功侧的壁厚适当增加以承受爆发压力，非受力区域通过凹腔减重，同时内部预留有润滑油道的连通位置，确保运转过程中摩擦表面能得到充分润滑，减少磨损。

　　不同于传统活塞的圆柱面配合，转子的三个弧面在运转过程中始终与缸壁保持滑动接触，因此弧面的表面粗糙度、轮廓度要求极高，加工过程中需要采用成型磨削工艺保证型线精度，避免出现型线偏差导致密封片局部接触应力过大，出现过早磨损或是密封失效的问题。在动力匹配场景中，这类转子结构的发动机没有往复运动部件的惯性力，高转速工况下的振动远小于同功率往复式发动机，因此非常适合搭载在对振动敏感的小型无人机、便携发电机组、竞速类动力设备上，同时整机零件数量比同功率往复机减少40%以上，维护环节更少，结构紧凑度更高。设计过程中还需要考虑热膨胀的影响，转子工作时中心区域与三个端角的温度差较大，因此在壁厚过渡位置设计有均匀的过渡圆角，避免热应力集中导致转子变形，影响密封间隙与运动精度；三个角部的密封销孔位置需要做强化处理，承受密封片在高速运转下的冲击载荷，避免孔位变形导致密封片卡滞。
