V型六缸汽车发动机结构三维建模

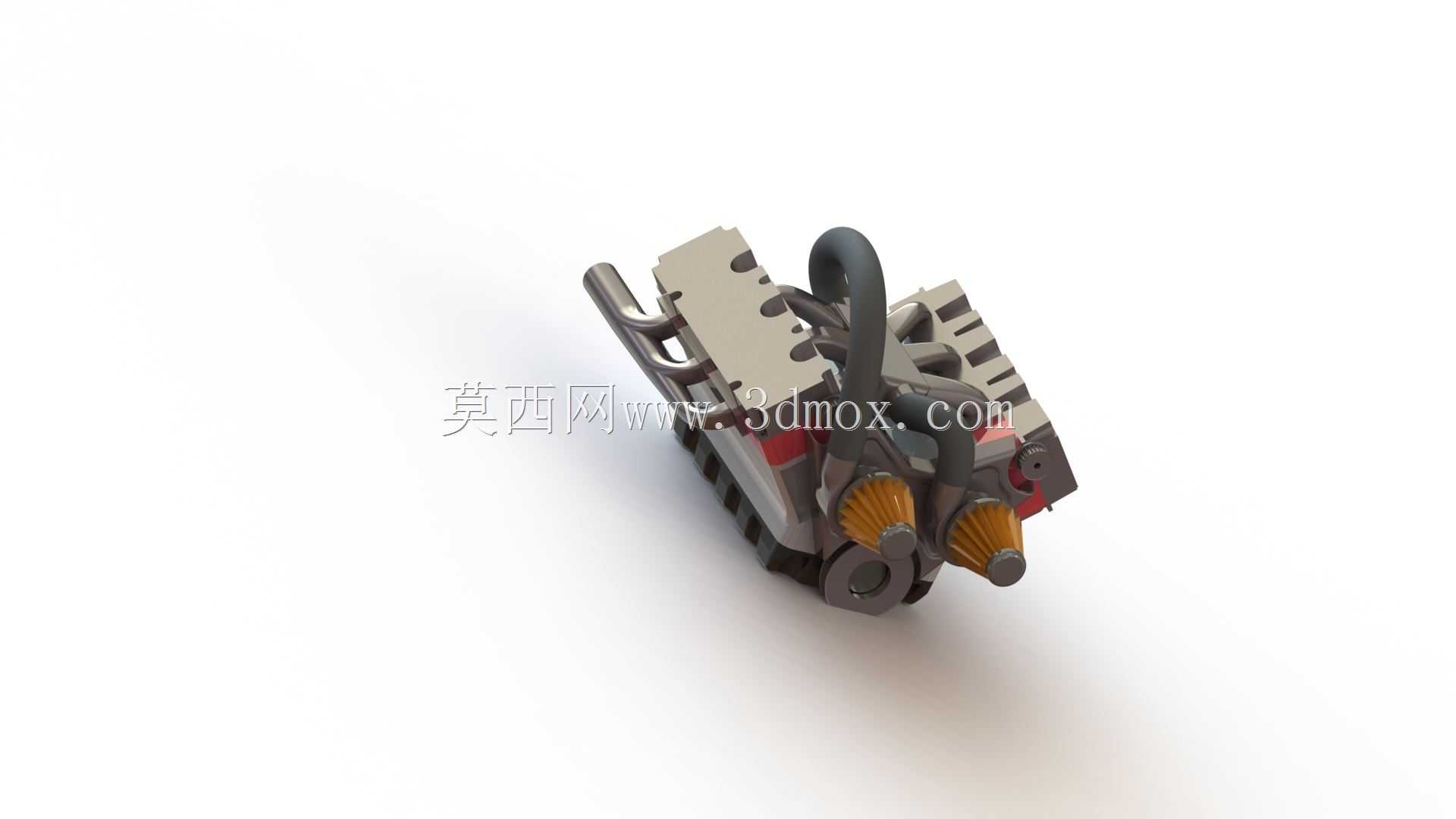

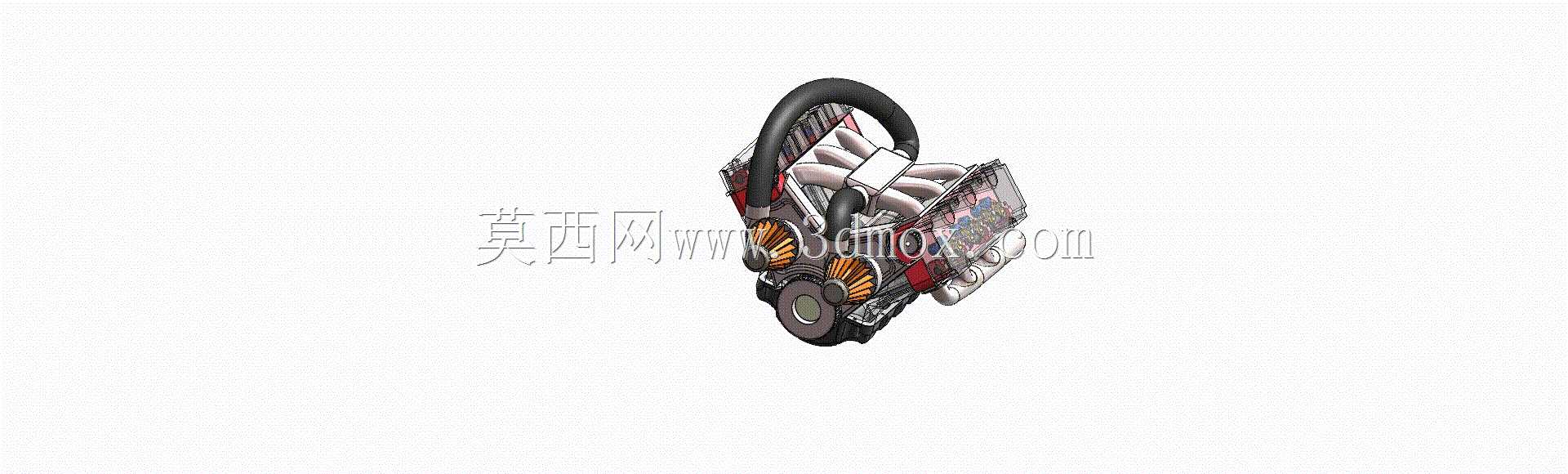

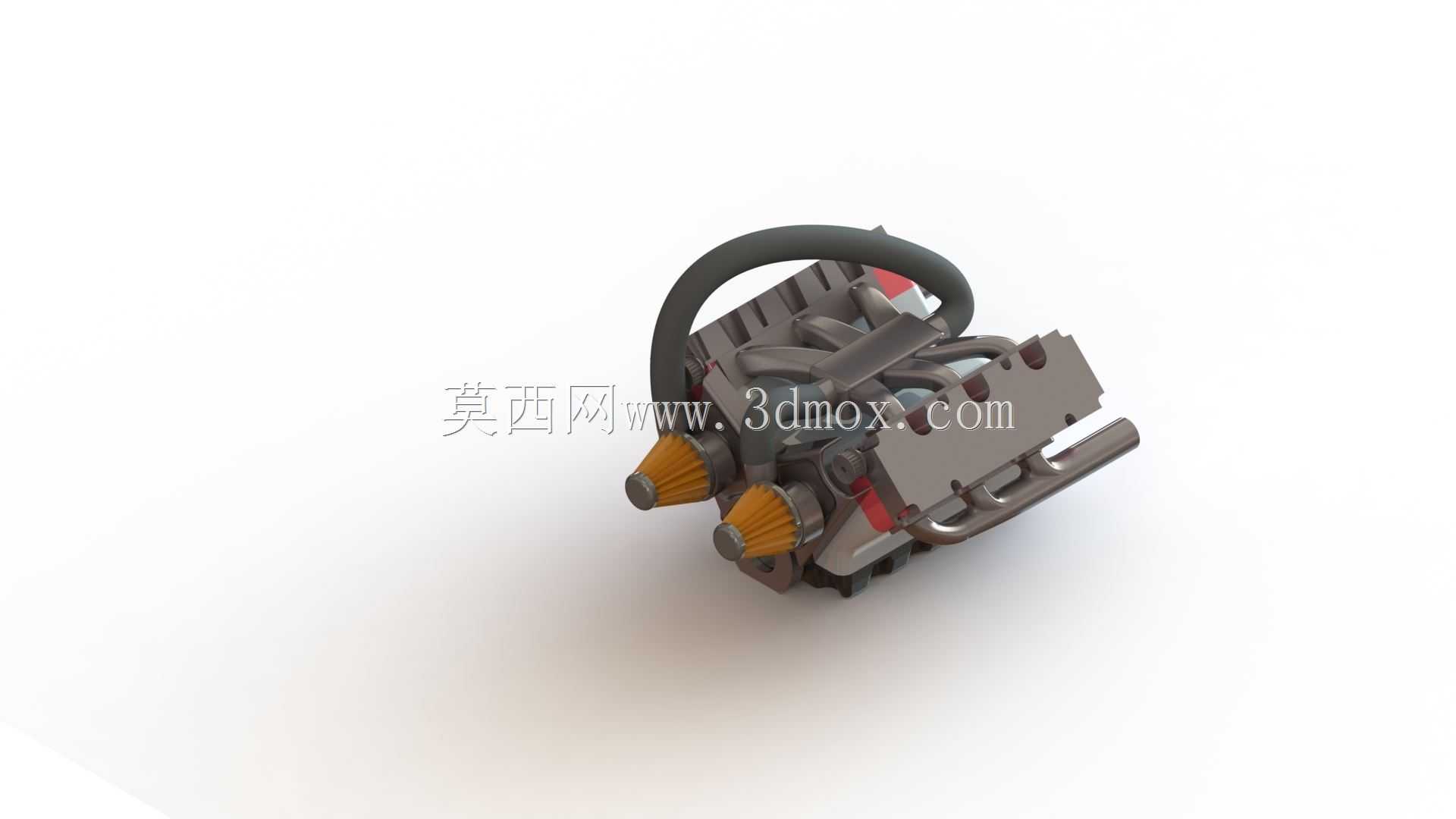

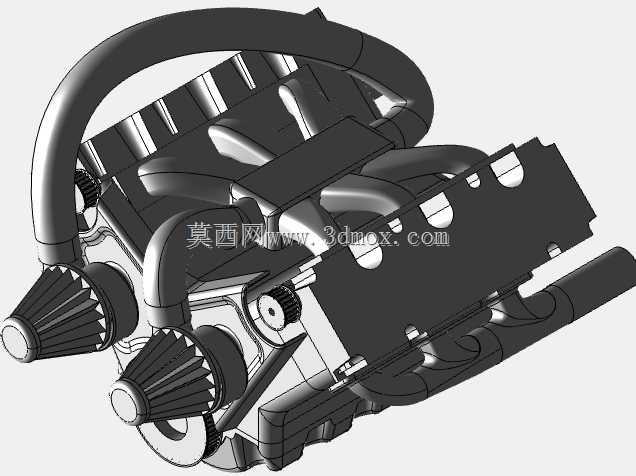

　　在汽车动力总成的研发与教学场景中，V6发动机的结构拆解与装配验证始终是核心环节，这款六缸V型排布的动力装置三维模型，完全还原了量产机型的紧凑布局逻辑，六个气缸以60度夹角分两列排布，相比直列六缸机型大幅缩短了曲轴轴向长度，能够适配前置前驱、前置后驱等多种整车布置形式，在乘用车、轻型商用车的动力舱匹配中具备极强的通用性。从实际用途来看，该模型可覆盖高校机械类专业的内燃机结构教学、汽车维修行业的部件认知培训、改装领域的动力舱布局预演等多个场景，模型完整还原了正时机构、排气歧管、斜齿传动齿轮组等核心部件的装配关系，所有配合面的公差预留、螺栓孔位的排布都完全参照量产机型的设计标准，能够直接用于装配干涉检查、运动仿真验证等工程环节。

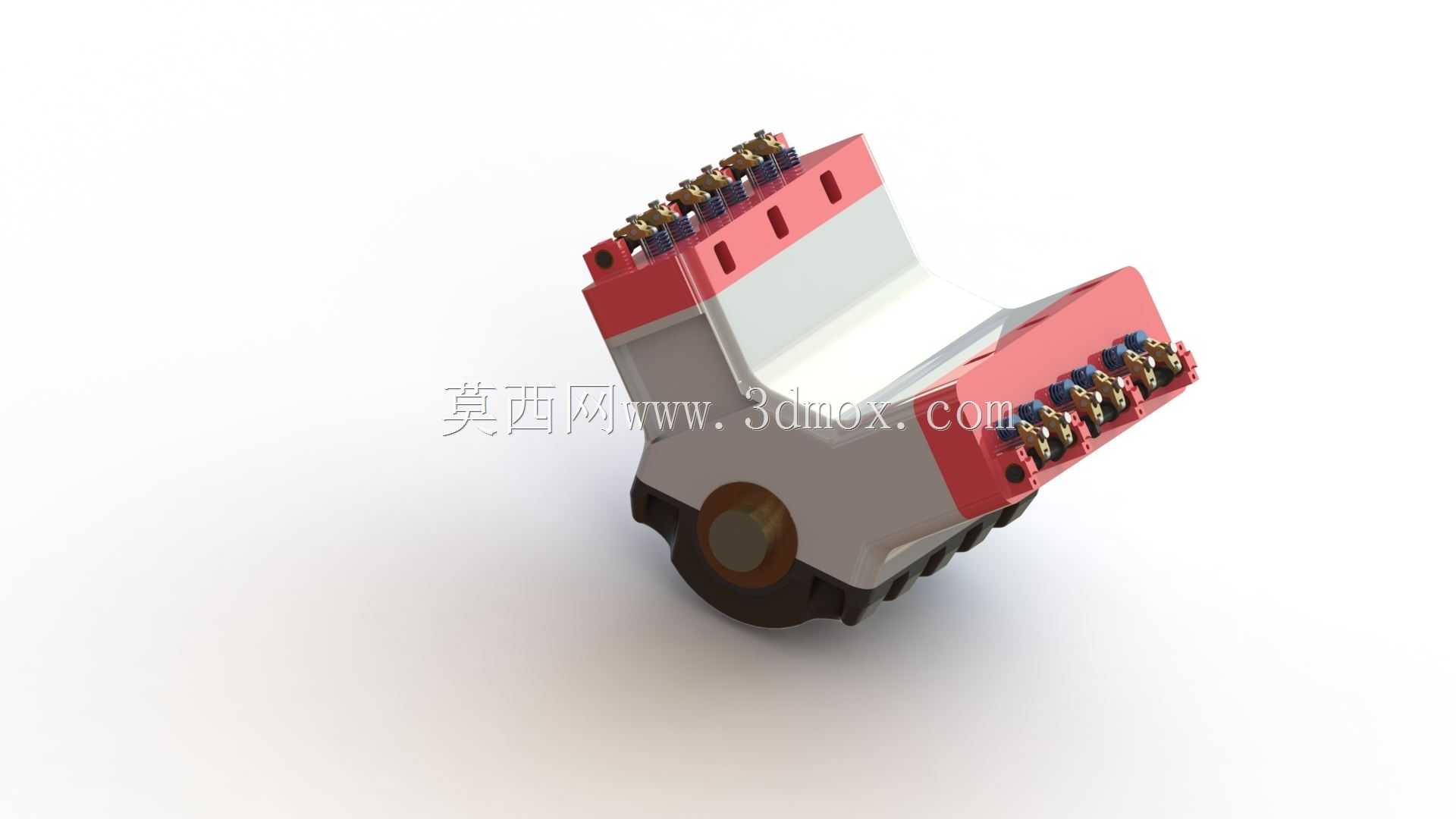

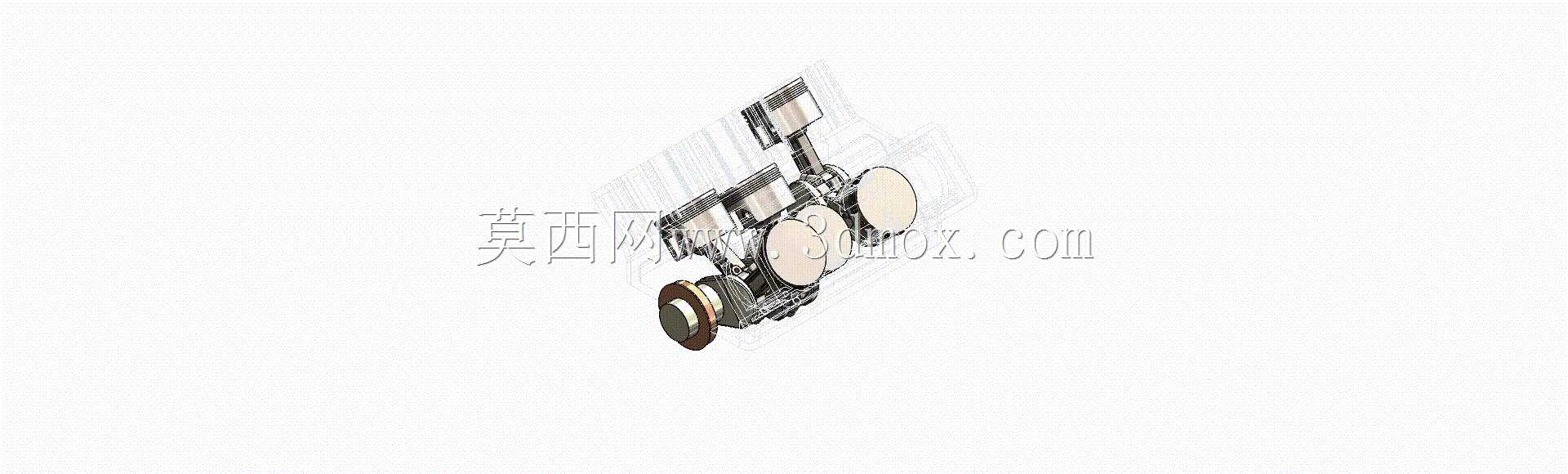

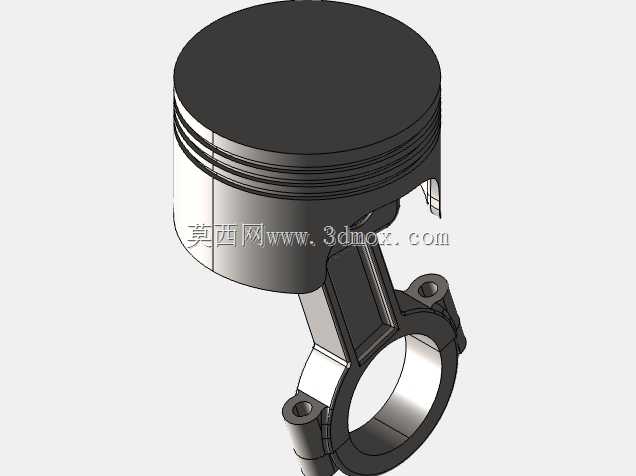

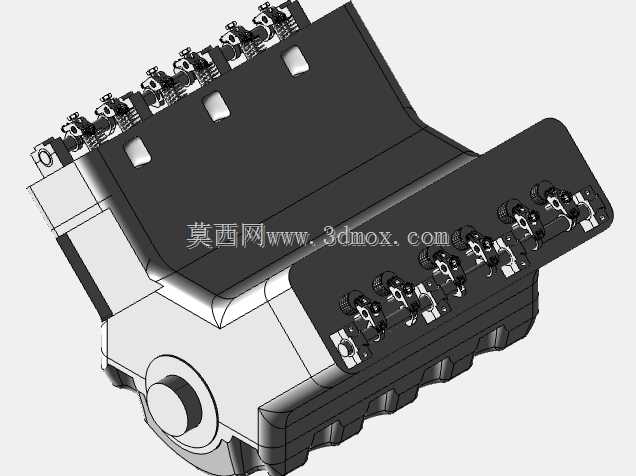

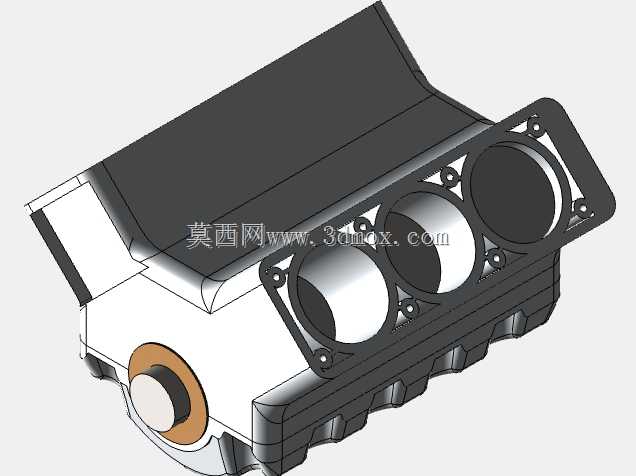

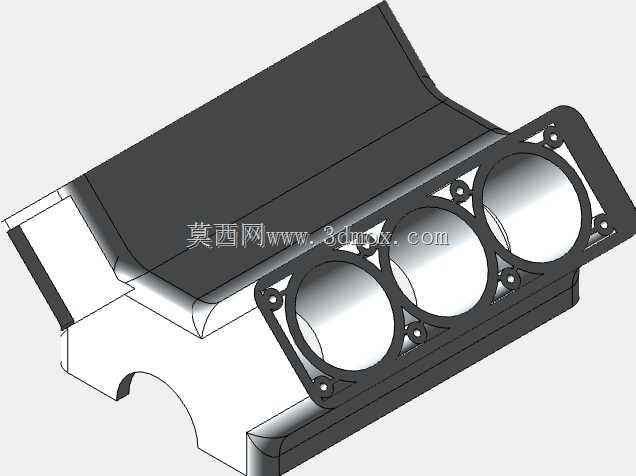

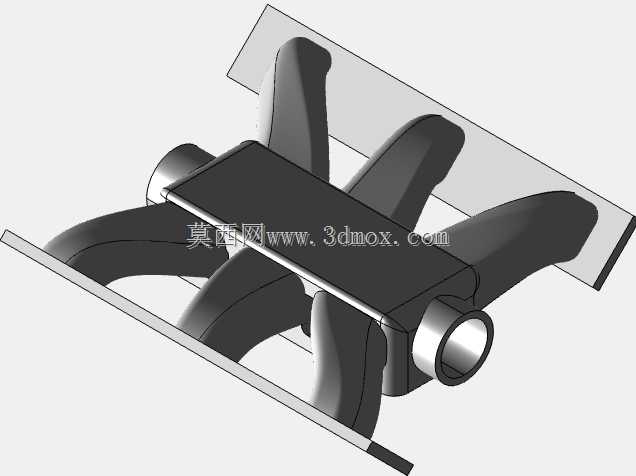

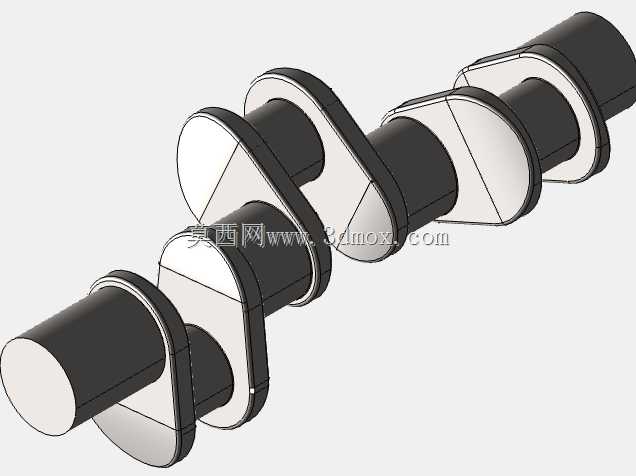

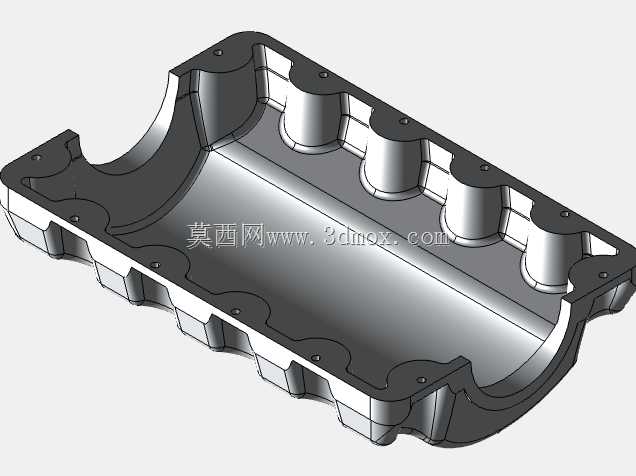

　　设计思路上，建模过程优先保证核心功能部件的结构准确性，斜齿齿轮的齿形参数、啮合间隙完全按照内燃机正时传动的设计规范设定，相比直齿传动，斜齿结构能够降低传动噪音、提升承载能力，适配高转速工况下的动力传递需求；排气歧管采用等长歧管的布局逻辑，能够保证各缸排气脉冲的一致性，降低排气干涉带来的动力损耗，歧管的弯折弧度、管壁厚度都参考了量产铸铁排气歧管的设计参数，兼顾排气效率与结构强度。气缸体部分采用了紧凑的裙部设计，在保证曲轴箱刚度的前提下尽可能降低整机重量，曲轴的平衡块布局、连杆的大头小头孔径配比都符合V6机型的动平衡设计要求，能够在仿真环节还原6000转每分以内工况下的运转平顺性。

　　从安装边界来看，整机的动力输出端定位面、发动机悬置安装孔位都按照主流横置/纵置动力平台的通用标准设定，进气侧预留了节气门、进气歧管的安装接口，排气侧的歧管法兰面匹配通用三元催化器的连接尺寸，前端轮系的安装平面预留了发电机、空调压缩机、水泵的安装定位点，所有外接接口的坐标参数都可直接用于整车动力舱的布局校核。模型的细节处理上，线束走向、冷却管路的排布都完全参照实车布置逻辑，没有出现结构穿模、配合关系错位的问题，气缸盖的冷却水套走向、润滑油道的开孔位置都做了准确还原，可用于冷却系统、润滑系统的原理演示。

　　在工程应用层面，该模型能够帮助结构设计人员快速熟悉V6发动机的层级装配关系，在进行周边部件设计时直接调取模型做干涉检查，避免后续实车验证阶段出现装配冲突；对于教学场景而言，模型可分层拆解展示曲柄连杆机构、配气机构、供给系统、排气系统的独立结构，相比二维图纸更直观地呈现各部件的运动逻辑；在维修培训场景中，可通过模型模拟部件拆装流程，明确各螺栓的紧固顺序、密封件的安装位置，降低实机操作的培训成本。不同于简化的示意模型，这款建模作品对所有受力部件的结构加强筋、安装凸台都做了1:1还原，比如气缸体侧面的加强筋布局、排气歧管的热变形补偿结构、齿轮室盖的密封筋设计，都完全符合量产发动机的工程设计要求，不存在为了建模便利省略关键结构的问题。
