塞维卡主题仿生机械手臂肩部结构设计

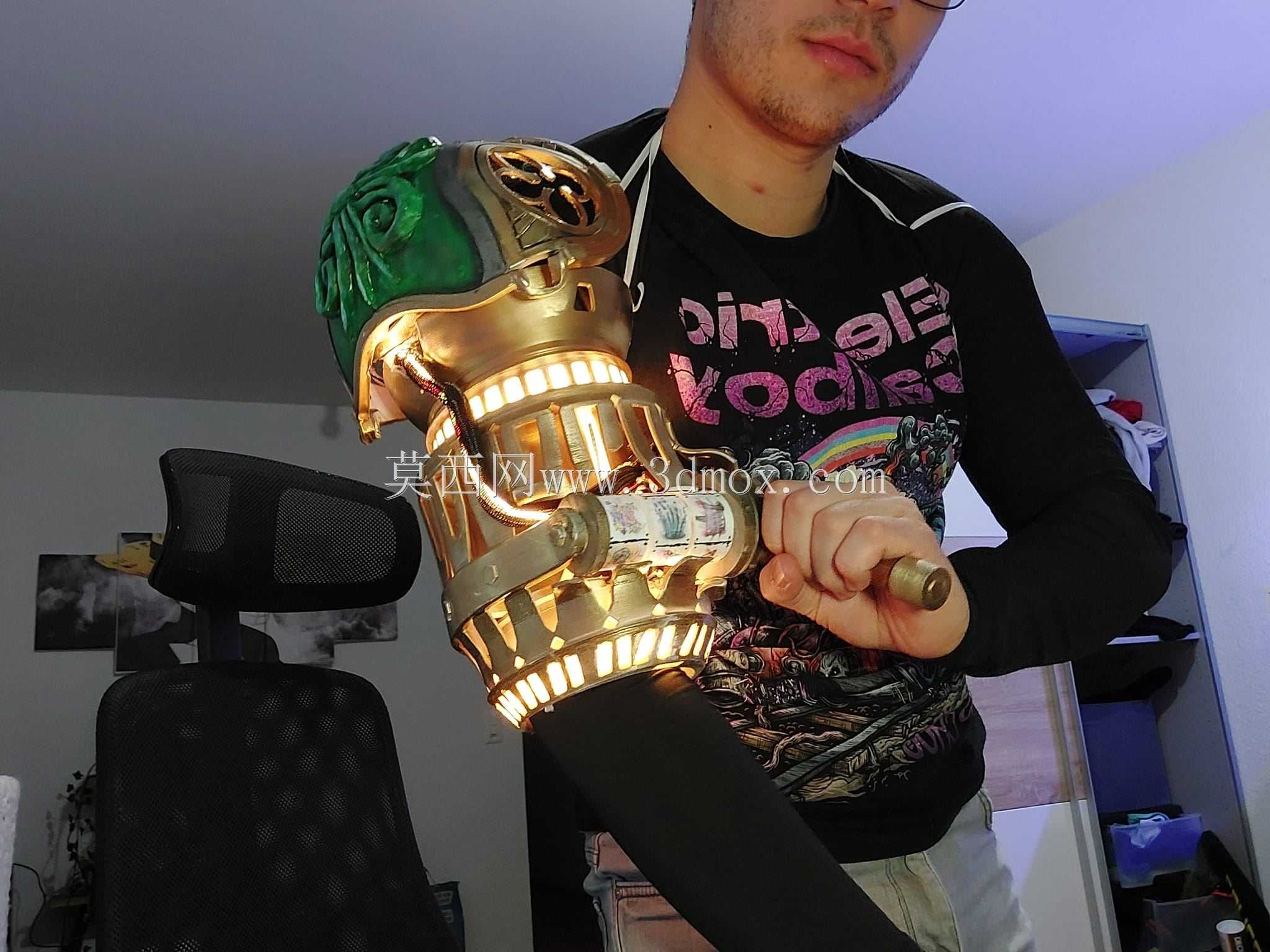

　　设计阶段首先梳理了仿生肩部的运动逻辑，参考人体肩关节的球铰连接特性，在构件内部预留了铰接安装位，可适配标准回转支撑件或者定制销轴组件，连接端的法兰面做了等距分布的安装孔位，孔位公差按照IT7级精度设计，既可以和上臂段的结构件直接锁附，也可以加装角度调节垫片适配不同穿戴者的肩宽尺寸。外形设计上融合了蒸汽朋克风格的机械美学与实用结构逻辑，上部的弧形护罩采用分段式曲面设计，曲面弧度贴合人体肩部的自然轮廓，穿戴时不会对肩部皮肤造成压迫，护罩表面做了分块式的加强筋结构，在不增加整体壁厚的前提下提升了护罩的抗冲击性能，避免道具使用过程中磕碰造成的结构变形。该仿生机械肩部构件主要面向实景角色扮演道具制作、科幻主题实体装置搭建、机械义肢概念验证等场景使用，区别于工业生产线上的重载机械臂结构，其设计核心优先匹配外观还原度与肢体活动适配性，同时兼顾穿戴使用时的结构强度与重量平衡。从实际使用需求出发，该构件作为机械手臂与躯干连接的核心过渡段，需要承担整条手臂的自重载荷，同时预留多维度转动的活动空间，满足抬臂、转臂、屈臂等常规肢体动作的角度需求，避免动作过程中出现结构干涉。

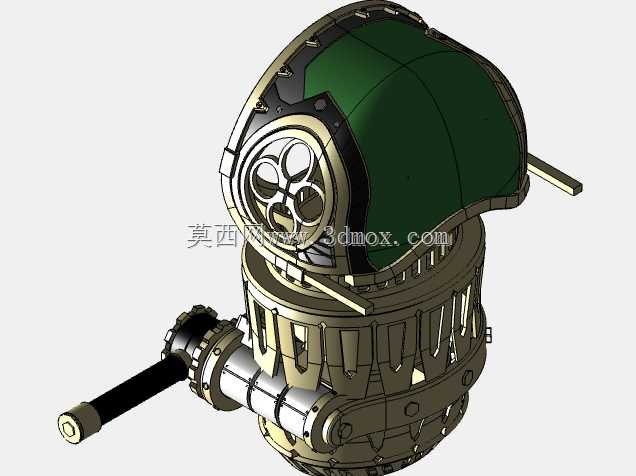

　　中部的回转基座采用笼式框架结构，框架上的镂空槽一方面可以降低构件整体重量，减少长时间穿戴的肩部负荷，另一方面可以为内部的走线、传动件预留安装空间，不管是加装电动驱动组件实现手臂的主动动作，还是走静态穿戴的纯展示路线，都有足够的空间容纳相关配件。侧方伸出的杆状构件为姿态定位杆，一方面作为外观装饰元素强化机械质感，另一方面可以作为动作限位件，当手臂抬升到设定的最大角度时，定位杆会与上臂结构接触，避免转动角度过大造成铰接件脱出或者结构干涉。

　　构件的连接端做了阶梯轴式的对接结构，轴段上预留了卡簧槽与平键位，和上臂段对接时可以通过平键传递扭矩，避免手臂做转动动作时连接部位出现打滑，卡簧槽的设计可以实现无工具快速拆装，方便道具运输过程中的拆分收纳，也便于后期维护时更换磨损的铰接件。从安装边界来看，该构件的整体轮廓在肩部自然外扩120mm范围内，不会因为体积过大影响穿戴者穿过常规宽度的门洞，也不会在做侧身动作时和躯干部分产生剐蹭，下部的对接法兰直径控制在80mm，和常规尺寸的机械上臂结构适配性较强，不需要额外做转接法兰即可完成组装。

　　结构细节上，所有外露的棱边都做了R2-R3mm的圆角处理，避免穿戴或者展示过程中尖锐边角划伤人员，护罩与基座的连接采用隐藏式螺丝固定，外观面看不到螺丝孔位，保证整体外观的完整性，铰接部位的配合面预留了0.2mm的间隙，可以填充润滑脂降低转动过程中的磨损，提升构件的使用寿命。针对不同的使用场景，该结构可以做对应的适配调整，如果是用于静态展示的模型摆件，可以将铰接部位做锁死处理，降低装配难度同时提升结构稳定性；如果是用于可穿戴的动态道具，可以在笼式框架内部加装微型伺服电机与传动齿轮组，实现肩部的主动抬升与转动动作，预留的走线槽可以将电机控制线顺着手臂内部引到躯干位置的控制模块，不会出现线路外露影响外观的问题。整个结构的壁厚设计遵循等强度原则，受力较大的铰接座部位壁厚设置为4mm，护罩等非主要受力部位壁厚设置为2mm，在保证整体结构强度满足使用需求的前提下，尽可能降低构件的整体重量，减少穿戴时的负荷。
