带安装支架的皮带导向滑轮支撑组件

　　在各类带传动、线缆输送场景中，滑轮支撑是承担轮体定位、载荷传递、运动导向的核心基础构件，这类构件的设计合理性直接影响传动效率、线缆使用寿命以及整套设备的运行稳定性。从工程实际应用来看，这类滑轮支撑常出现在电源变压器周边布线结构、小型皮带输送线、轻型起重导向机构、设备内部排线系统中，既可以引导平皮带、V带完成传动方向的切换，也能为柔性电缆提供滑动支撑，避免线缆在拖拽过程中与设备硬棱发生摩擦破损，同时还能承担一定的张紧调节功能，补偿带体或线缆长期使用产生的松弛量。

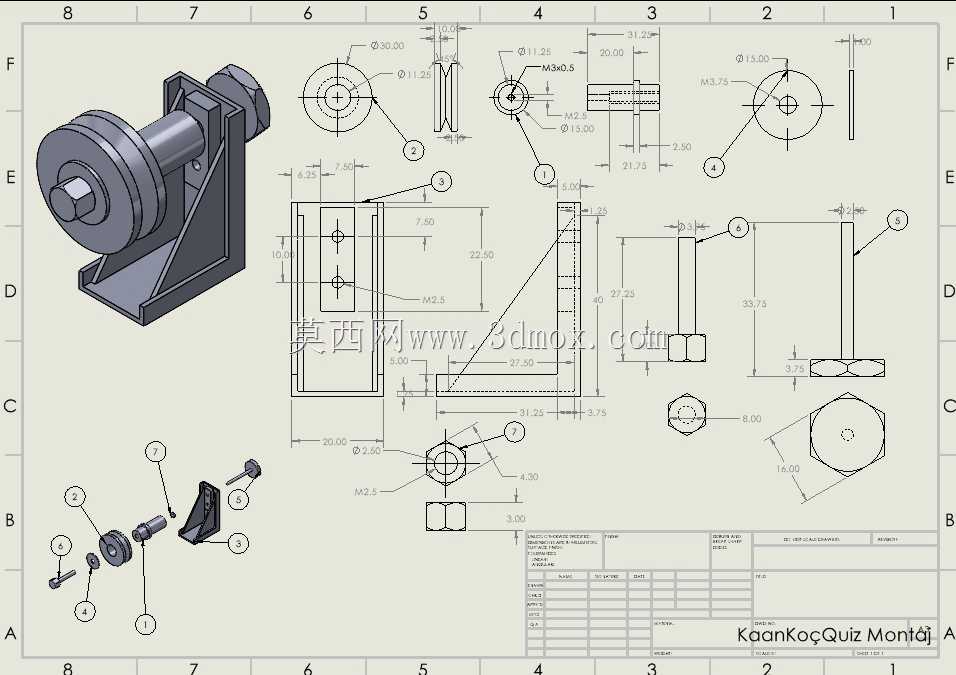

　　从结构设计逻辑来看，这套滑轮支撑采用分体式装配结构，主要由L型安装支架、轮轴、带槽滑轮、轴向锁紧螺母、定位垫片几部分组成。L型安装支架采用直角折弯加筋结构，竖直安装面预留两个沉头安装孔，可通过螺栓直接固定在设备安装基面，水平伸出段用于承载轮轴，折弯处设置三角加强筋，能够有效抵消滑轮受载时产生的倾覆力矩，避免支架在长期交变载荷下出现变形开裂。轮轴采用阶梯轴设计，轴肩位置承担滑轮的轴向定位，轴端加工外螺纹，配合六角螺母实现滑轮的轴向锁紧，轴与支架安装孔之间采用过渡配合，保证轮轴的装配同轴度，避免滑轮转动时出现偏摆。带槽滑轮的轮槽采用圆弧过渡设计，槽型尺寸适配常规直径的圆皮带、柔性电缆，轮体内孔与轮轴之间预留转动间隙，可根据实际使用需求加装滑动衬套或者微型轴承，降低转动过程中的摩擦阻力。

　　从安装边界与尺寸配合来看，整套组件的安装基面为L型支架的竖直背面，两个安装孔的中心距、孔位公差在图纸中做了明确标注，安装时需要保证安装面的平面度误差不超过0.1mm，避免支架安装后出现倾斜导致滑轮卡滞。滑轮的外圆端面与支架竖直面之间预留了足够的安全间隙，避免带体或线缆运行时与支架发生摩擦，轮轴伸出端的锁紧螺母采用标准六角件，方便使用常规扳手完成装拆维护。整套结构的外形尺寸紧凑，不需要占用过大的安装空间，适合在设备内部狭小空间内布置，所有外露棱边都做了倒角处理，避免安装维护过程中划伤操作人员或者损坏线缆表皮。

　　在实际选型应用过程中，需要根据实际承载的带体张紧力、线缆拖拽力校核支架的强度以及轮轴的抗剪切能力，这套结构的设计载荷适配轻型传动场景，不适合大载荷重型起重类导向使用。如果应用在有腐蚀、高粉尘的工况下，可以对支架表面做喷塑、镀锌处理，滑轮材质也可以根据需求更换为尼龙或者不锈钢材质，提升构件的环境适应性。装配过程中需要保证轮轴的水平度，避免滑轮出现单侧受力导致轮槽偏磨，轴向锁紧时需要预留滑轮的转动间隙，不能锁死导致滑轮无法转动，定期维护时可以在轮轴配合位置加注润滑脂，降低转动磨损，延长构件的整体使用寿命。这类支撑结构虽然属于小型基础零部件，但在整套传动或布线系统中起到的作用不可忽视，合理的结构设计能够大幅降低后期运维成本，减少带体、线缆的非正常损耗。
