MG90S微型舵机十二孔双摇臂结构件

　　在小型RC航模、桌面级仿生机器人、教育类机械臂实训平台这类对执行件重量、安装空间有严苛限制的场景里，9g规格微型舵机的输出摇臂一直是容易被忽略但直接影响传动精度的关键零件。市面上常规配套的单臂、短臂摇臂往往只能满足基础摆角输出需求，当需要在单舵机输出端同时联动两组对称连杆、或是需要多档位孔位调整传动杠杆比的时候，标准配件的适配性就会出现明显短板。这款双延伸臂结构的十二孔摇臂，就是针对这类实际装配痛点完成的逆向测绘建模成果。

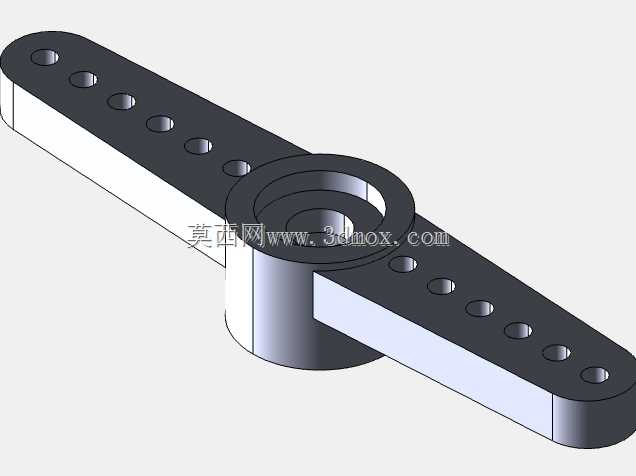

　　整个零件的设计完全围绕MG90S舵机的输出轴安装基准展开，中心位置的嵌套凸台严格匹配舵机输出齿的啮合尺寸，凸台的轴向高度做了精准控制，既保证安装后摇臂和舵机上壳之间留有0.1-0.2mm的活动间隙，避免转动过程中出现端面摩擦卡顿，又不会因为凸台过高导致整体安装重心上抬，增加舵机输出轴的径向负载。两侧对称延伸的臂体采用等宽扁平结构，臂身上沿长度方向等距排布的安装孔，每一个孔的中心距都经过实物卡尺反复校核，孔位公差控制在0.05mm以内，确保配套的M1.2/M1.5规格连杆销可以顺畅插入，不会出现松旷或是过盈压装导致的连杆变形问题。

　　从实际使用的角度看，双侧臂的对称结构可以让舵机在正反向摆动时，两侧连杆的受力始终保持在同一回转平面内，避免单侧摇臂长期受力带来的输出轴偏磨问题，能有效延长微型舵机的齿轮组使用寿命。十二个安装孔位的排布覆盖了从最小8mm到最大48mm的杠杆比调节范围，设计人员在调试机构的时候，可以根据实际需要的舵面摆角、输出力矩大小，灵活选择连杆的固定孔位：需要大摆角小力矩的时候选靠近中心的孔位，需要大力矩小摆角的时候选远离中心的孔位，不用额外定制不同长度的摇臂就能完成参数匹配。

　　建模过程中特意对臂体的边缘做了R0.3mm的圆角处理，一方面是消除3D打印过程中容易出现的锐边层纹，避免装配时划伤线材或是操作人员的手指，另一方面也能减少应力集中，让摇臂在承受高频往复摆动负载的时候，不会在孔位边缘出现断裂问题。整个零件的厚度控制在2mm，采用常规PLA、PETG等桌面3D打印材料就能直接制作，打印时无需添加支撑，摆放时将臂体贴紧打印平台即可获得足够的结构强度，单件打印时间控制在10分钟以内，完全满足小批量试制、快速迭代改装的需求。

　　在安装边界上，这款摇臂安装到MG90S舵机之后，双侧臂的最大回转直径不会超过52mm，安装后整体突出舵机上表面的高度仅为3mm，不会和周边的机架结构、走线空间产生干涉，不管是用在小型四足机器人的腿部关节联动，还是固定翼航模的副翼双舵面同步驱动，或是微型机械爪的对称开合机构上，都能直接替换原有标准摇臂完成装配，不需要对原有设备的安装结构做任何修改。测绘过程中特意核对了不同批次MG90S舵机的输出齿形参数，确保中心齿位的啮合深度统一，安装后不会出现滑齿、虚位过大的问题，臂身的平面度也做了校核，转动全程不会出现臂体翘曲导致的连杆卡滞。
