Pixhawk6c小型飞控Holybro结构设计

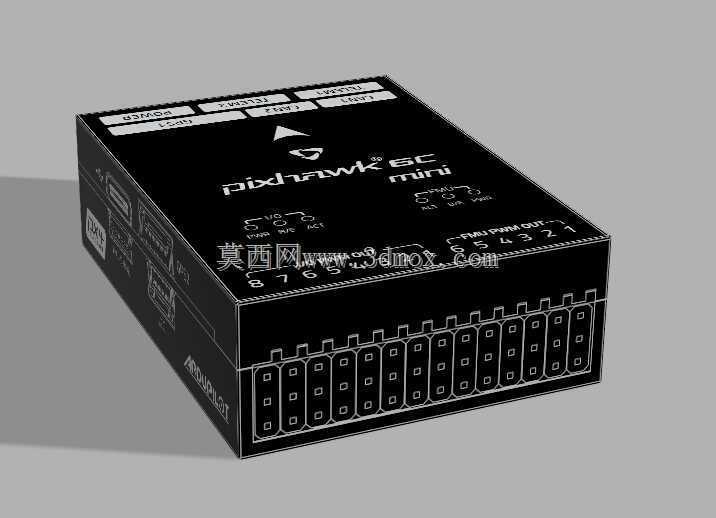

　　这款飞控的三维结构还原，首先要考虑多旋翼、固定翼、垂起无人机等不同机型的装机适配场景，不管是消费级航拍机的紧凑机身布局，还是行业巡检、测绘无人机的航电舱堆叠，都需要明确的安装边界来做结构避让。从实际装机需求出发，飞控壳体的外形做了规整的长方体切角处理，边缘做了小尺寸圆弧过渡，既避免装机时剐蹭线束，也能在紧凑的航电舱内最大化利用空间，壳体表面的接口标识做了凹陷式的结构设计，不是后期印刷的标识，建模时还原了这些凹槽结构，方便后续做丝印或者激光雕刻的工艺参考。

　　接口布局上，主信号接口全部排布在壳体的长边侧，从GPS、数传、遥测的专用接口到PWM输出通道，每一个接口的位置都和实际硬件的针脚定义对应，建模时预留了接插件的插拔空间，不会出现装机后插头和周边结构干涉的问题。壳体顶面的状态指示灯区域做了透光的薄壳结构设计，对应内部LED灯珠的位置，既保证指示灯的可视角度，也兼顾壳体的结构强度，不会因为薄壳区域导致整体刚性不足。顶部的logo和型号标识区域做了微凸的结构，和壳体主体一体化成型，还原了实物的表面质感。

　　设计思路上，首先保证飞控核心的IMU模块安装位置的结构刚性，壳体内部的安装柱位置完全对应实际PCB的固定孔位，建模时还原了内部的减震安装空间，方便使用者在做装机结构设计时，预留减震泡棉或者减震球的安装位置，避免机架振动传递到IMU模块影响飞行精度。壳体侧面的MicroSD卡槽、USB调试接口都做了精准的开口还原，开口边缘做了倒角处理，避免插拔卡或者调试线时刮伤线材，同时开口尺寸严格匹配接插件的外围尺寸，不会出现过大的缝隙导致灰尘进入壳体内部。

　　安装边界方面，飞控的底部安装孔位间距完全遵循行业通用的飞控安装标准，孔位做了沉头设计，适配M2规格的安装螺丝，沉头深度刚好让螺丝安装后和壳体底面齐平，不会突出底面影响安装平整度。整体外形尺寸控制在紧凑的范围内，长宽高的比例适配绝大多数中小型无人机的航电安装空间，不管是堆叠在电调上方，还是安装在机身中心板的专用安装位，都不需要额外做结构修改。壳体的侧壁厚度均匀，符合注塑成型的工艺要求，拔模角度做了合理的设置，还原了实际量产壳体的工艺特征，不会出现结构设计上的工艺缺陷。

　　从实际使用的角度出发，这款飞控的结构设计充分考虑了户外作业的防护需求，壳体的合模缝位置做了错位的止口结构，建模时还原了这部分的配合结构，能够提升日常使用中的防尘能力，避免户外作业时的浮尘进入壳体内部影响电路稳定性。所有接口的位置排布都考虑了线束的走向，不同功能的接口分区排布，装机时可以将不同功能的线束分开梳理，避免线束之间的干扰，也方便后期的维护调试。顶面的安全开关、蜂鸣器接口位置都做了明确的结构标识，建模时对应了实物的元件位置，方便使用者在做结构设计时预留操作空间，不需要拆机就能完成日常的操作调试。
