SMA同轴母头面板安装射频连接器结构

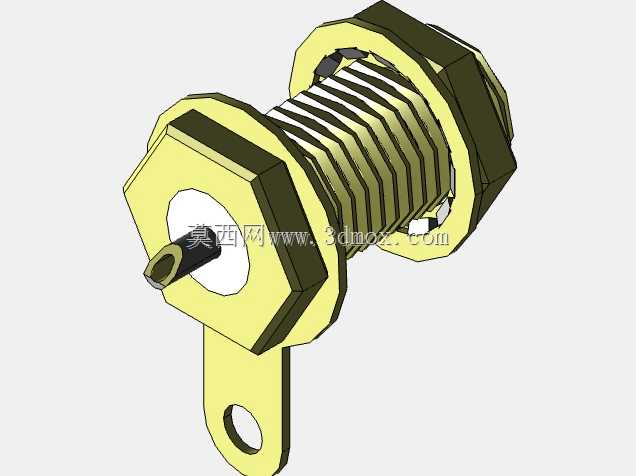

　　在射频通讯、测试测量、微波设备的整机装配场景中，面板安装型SMA同轴母头是实现机箱内外射频信号稳定互联的核心基础元件，这类接插件的结构设计直接决定了信号传输的驻波比、插入损耗以及长期使用的机械可靠性，是射频链路中不可忽视的小型结构件。日常工程应用里，这类连接器常被固定在通讯设备机箱面板、测试仪器前面板、射频模块安装板上，一端对接机箱内部的同轴电缆或微带电路，另一端供外部SMA公头线缆插合，实现射频信号的穿墙式传输，避免线缆直接拉扯内部电路，同时保证接口位置的机械强度与屏蔽性能。从结构设计逻辑来看，这款母头采用了穿墙式螺纹锁紧结构，主体中段设置了标准细牙外螺纹，搭配两个六角锁紧螺母，可适配不同厚度的安装面板，安装时将连接器主体从面板正面穿入预制的安装孔，在面板背面旋紧锁紧螺母，配合前端的法兰定位面即可将连接器牢牢固定在面板上，不会因反复插拔出现转动或轴向窜动。前端的插合界面遵循标准SMA母头接口规范，内孔设置了铍青铜材质的弹性接触件，外部为金属屏蔽壳体，插合时能与公头的内针、外导体形成360度连续屏蔽，减少信号泄漏与外界电磁干扰。

　　尾部带固定安装脚的结构设计，是为了在焊接内部线缆或连接PCB微带线时提供额外的机械固定点，避免线缆焊点受外力拉扯出现虚焊、脱落，安装脚上的预制孔可通过螺丝固定在内部安装支架或PCB板上，分散连接器根部的应力。设计过程中需要严格控制各段的尺寸公差：插合界面的内导体外径、外导体内径必须符合SMA接口标准，否则会出现插合卡顿、接触不良甚至接口损坏的问题；中段螺纹的公称直径、螺距要与锁紧螺母匹配，保证旋合顺畅无旷量；前端法兰与锁紧螺母之间的距离要预留足够的面板厚度调节范围，覆盖常规机箱面板1mm到5mm的厚度区间；安装脚的位置要避开面板上其他元器件的安装空间，安装孔的直径要适配常用的M2/M2.5固定螺丝。

　　从安装边界来看，连接器穿入面板的安装孔直径需要比主体螺纹外径大0.2mm到0.3mm，保证安装时能顺利穿入，同时不会出现过大的间隙影响屏蔽效果；法兰的六角外形尺寸决定了面板正面需要预留的扳手操作空间，安装时要保证六角周边有足够空间容纳开口扳手或套筒，方便锁紧螺母时施加合适的扭矩，避免扭矩过大导致螺纹滑牙或面板变形，扭矩过小则会出现连接器松动、接地不良的问题。尾部的接触端设计兼顾了线缆焊接与PCB焊接两种场景，既可以将半刚、半柔同轴电缆的内导体与内针焊接，外导体与壳体焊接，也可以将内针、外导体分别焊接在PCB对应的信号焊盘与接地焊盘上，适配不同的整机布线方案。

　　金属壳体的材质一般选用黄铜镀镍或不锈钢，前者导电性能好、成本适中，适合民用通讯设备，后者机械强度高、耐腐蚀性强，适合军工、户外恶劣环境使用；内接触件采用镀金处理，降低接触电阻，提升多次插拔后的耐磨性能，保证长期使用的信号传输稳定性。在实际选型建模时，需要重点关注插合端面到锁紧螺母的尺寸链，保证安装后连接器端面与面板外表面齐平或略微突出，避免出现凹陷导致公头无法完全插合，也不能突出过多影响外观或导致外部线缆弯折半径过小；安装脚的弯折角度、长度要匹配内部安装空间，避免与其他元器件发生干涉，同时保证焊接操作时烙铁有足够的操作空间。这类连接器的三维建模需要准确还原各段螺纹的牙型、六角的对边尺寸、内孔的接触件结构，不能仅做简化外形，否则在做整机装配干涉检查时会出现误判，导致实际生产时出现安装不上、空间不足的问题；建模时还要考虑装配公差，各配合面之间预留合理的间隙，模拟真实的装配状态，为后续的结构评审、工装设计提供准确的数字模型依据。
