可调节适配多规格线轴的支撑放置架

　　在电子装配、线缆预制、小型绕线加工的生产现场，不同批次的线轴尺寸差异一直是工位工装适配的常见痛点——常规固定宽度的线轴架只能适配单一规格线盘，遇到外径、宽度超差的非标线轴时，要么临时垫高找正，要么无法上架只能直接堆放在地面，既容易造成线缆外层剐蹭磨损，也会拉扯放线端导致送线张力波动，影响下线、端子压接等工序的加工精度。这款可调节线轴支架的设计，正是针对这类现场实际痛点展开，没有采用复杂的电动调节或快换锁止结构，全部依托机械结构的可调性实现多规格兼容，适配范围覆盖常规电子生产场景下绝大多数中小规格线轴，甚至可以容纳原本无法适配标准料架的大型阀芯类绕线载体。

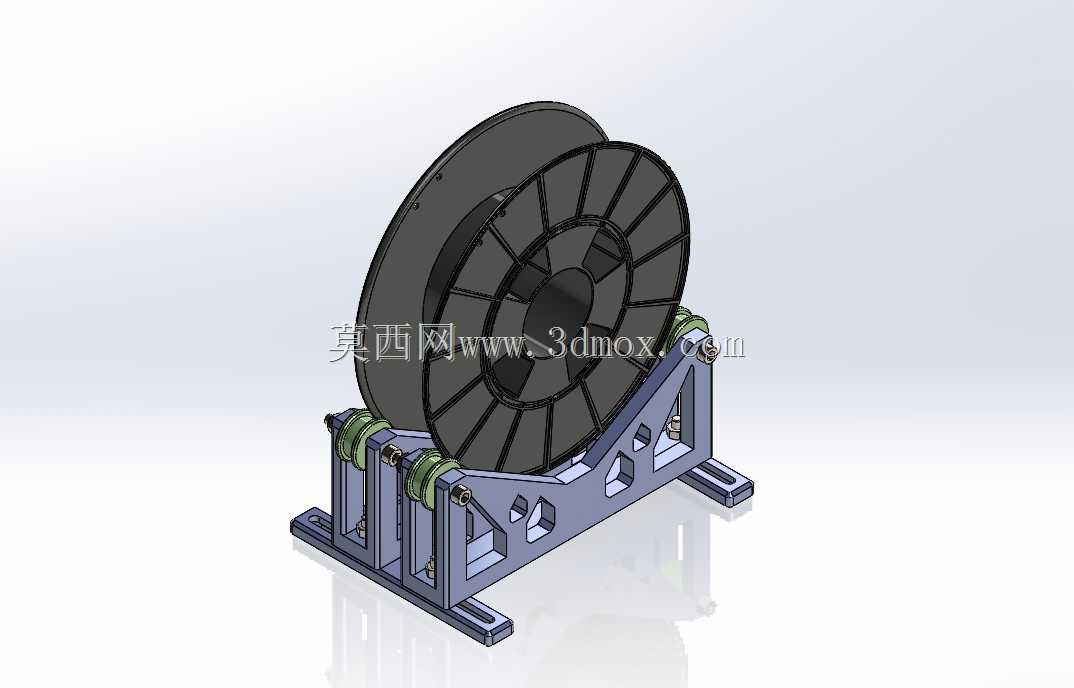

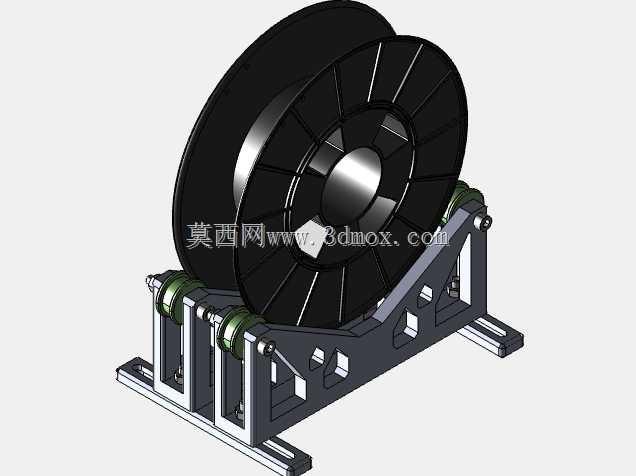

　　从结构布局来看，支架主体采用双侧支撑的龙门式框架，底部是带安装孔的平直支脚，可直接通过螺栓固定在工作台面、线边料架的层板上，也可搭配橡胶防滑垫直接放置在地面使用，支脚的外伸宽度经过重心校核，即使满盘重型线轴放置在架体上，也不会出现侧翻、前倾的失稳问题。两侧的支撑立板上开有平行的长槽安装位，用来固定承载线轴的滚轮组件，滚轮采用带轴承的从动轮结构，线轴放置在两组滚轮之间时，可随着放线动作顺畅转动，不会出现卡滞、顿挫的情况，滚轮的安装位置可沿着立板长槽横向调整，以此改变两侧滚轮组的间距，适配不同宽度尺寸的线轴；同时立板上的滚轮安装位预留了多组不同高度的固定孔，可根据线轴的外径大小调整滚轮组的支撑高度，避免大直径线轴底部与架体横梁剐蹭，也能防止小直径线轴从滚轮间隙中脱落。

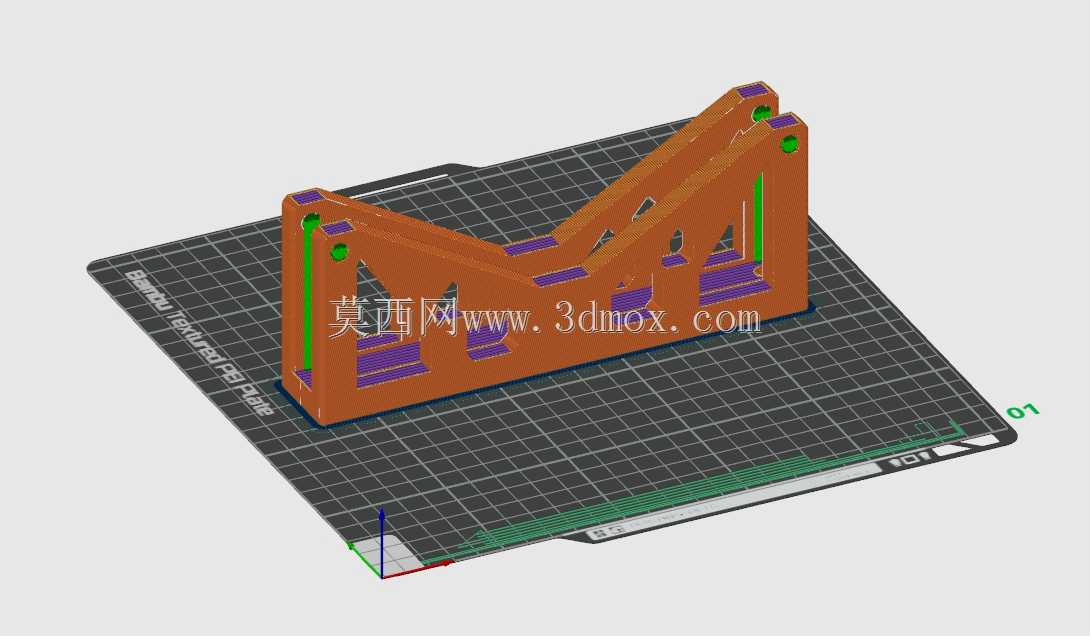

　　设计过程中没有追求过度的轻量化，架体的支撑立板、底部横梁均采用等厚度的板材折弯成型，立板上开设的三角形减重孔并非单纯为了减少材料用量，而是通过孔位的结构布局强化立板的抗弯截面模量，即使承载满盘铜线这类大重量线轴时，立板也不会出现侧向弯曲变形，保证两侧滚轮的同轴度，避免线轴转动时出现轴向窜动。滚轮组件的轴端采用防松螺母固定，长期反复转动也不会出现轴销松脱的问题，滚轮外层采用非金属材质，既可以减少与线轴侧边挡板的硬摩擦，也能增大接触摩擦力，防止线轴转动时出现打滑空转的情况。

　　从安装边界来看，架体的最小适配宽度可满足常规小规格电子线线轴的放置需求，最大调节间距可覆盖常规工业线缆的大盘线轴，支撑高度的调节范围可适配不同外径的线盘，无需额外加装转接辅件。实际使用时，操作人员只需根据待放置线轴的宽度、外径，松开滚轮组件的固定螺母，将滚轮调整到对应位置后锁紧，即可直接将线轴吊装或抬放到支架上，整个调节过程无需专用工具，单名操作人员即可在短时间内完成规格切换，非常适合多品种小批量的生产现场使用。

　　不同于专用的放线架设备，这款支架没有集成张力控制、排线导向等附加机构，结构简单可靠，维护成本极低，除了生产现场的放线工位使用外，也可用于仓储环节的线轴临时存放，避免线轴直接堆叠造成的线缆压伤、挡板变形问题；架体的所有棱角均做了倒钝处理，没有尖锐突出的结构，操作人员在换线、调整过程中不会被剐蹭受伤，整体结构没有易损的小零件，长期使用仅需定期给滚轮轴承加注润滑脂即可维持顺畅转动。在设计校核阶段，针对架体的承载能力做了有限元受力分析，在额定承载重量下，架体的最大变形量出现在支撑立板的上部位置，变形量远小于结构允许的形变阈值，不会影响滚轮的转动精度与架体的结构稳定性；支脚的安装孔位采用长圆孔设计，固定安装时可微调架体的水平位置，降低安装面的加工精度要求，即使工作台面存在小幅的不平整，也可通过垫片调整找正，保证架体处于水平状态，线轴转动时不会出现轴向偏移。
