10英寸法兰连接600磅级固定球球阀结构

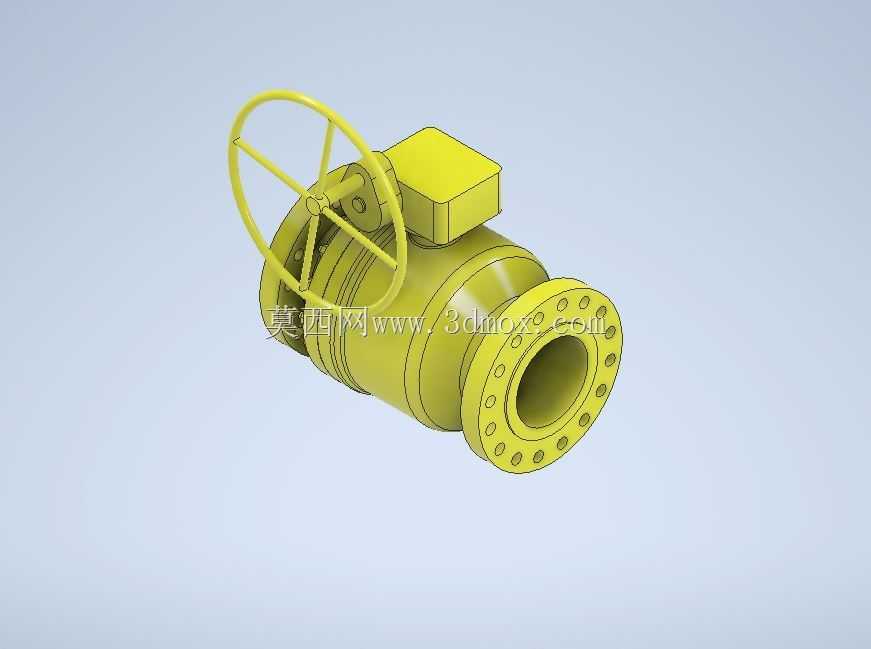

　　在长距离油气输送干线、高压化工工艺管路、大型炼化装置的介质截断环节，大口径高压球阀的选型与结构合理性，直接决定整套管路系统的运行可靠性与运维成本。本次呈现的10英寸公称通径球阀，采用RF凸面法兰连接形式，压力等级对应600磅级，适配高压工况下的介质通断控制需求，区别于小口径低压球阀的浮动球结构，该规格产品采用固定球设计，球体上下两端设置支撑轴，避免高压介质作用下球体偏移导致的密封面偏磨，适配大口径高压场景下的长期启闭操作需求。

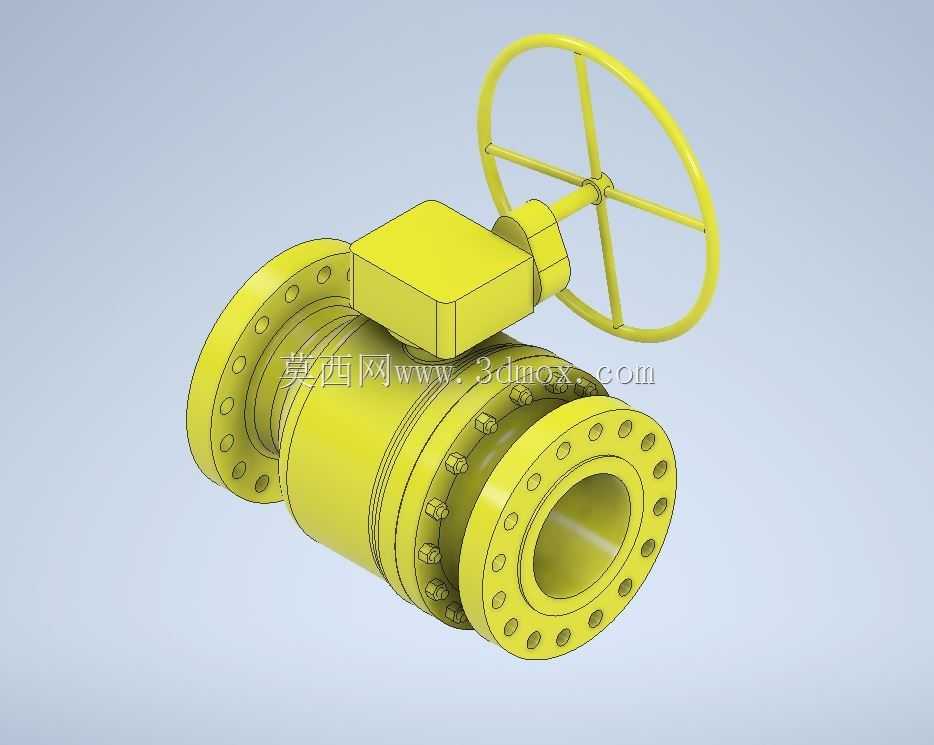

　　从结构设计逻辑来看，该球阀的驱动端配置蜗轮蜗杆操作机构，顶部设置轮辐式手轮，通过蜗轮减速结构降低操作力矩，即便在管路带压状态下，操作人员无需借助额外加力杆即可完成启闭动作，手轮的轮辐尺寸经过人机工程校核，操作时的握持半径符合现场作业的操作习惯，避免操作空间不足导致的启闭卡滞。阀体采用三段式分体结构，中法兰位置通过均布的高强度螺栓紧固，密封面处设置金属缠绕垫片，既保证高压工况下的壳体密封性能，也便于后期检修时快速拆分阀体，更换内部密封件与球体组件，无需将整个阀门从管路上切割拆除，大幅降低现场运维的工作量。

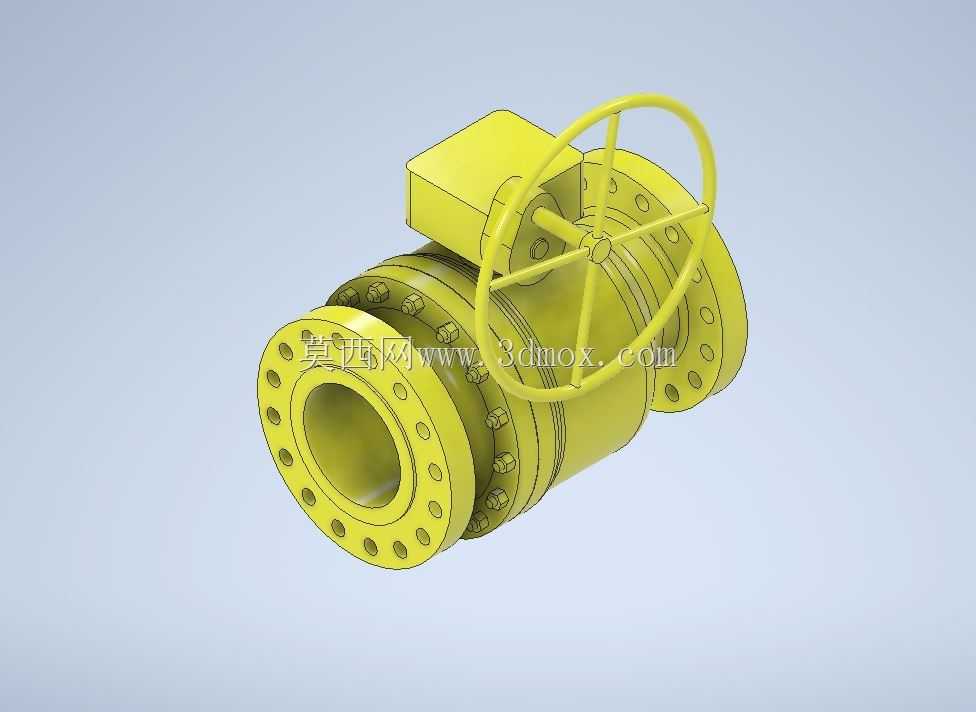

　　两端连接法兰的密封面为RF凸面形式，法兰螺栓孔的数量、节圆直径、密封面凸台高度完全匹配对应压力等级的管路法兰标准，安装时无需额外加工过渡连接件，可直接与同规格的管路法兰配对，法兰端面的粗糙度、平面度公差满足高压密封的安装要求，避免安装后出现法兰面渗漏。球体采用通径式设计，流道内径与管路通径保持一致，介质流经阀门时的压损极小，不会出现通径缩口导致的介质节流、杂质沉积问题，尤其适配输送含固体颗粒介质、高粘度介质的管路场景，避免长期运行后阀腔内部积料导致的启闭卡涩。

　　密封结构采用软硬复合密封形式，阀座背后设置预紧弹簧，在低压工况下依靠弹簧预紧力实现阀座与球体的密封贴合，高压工况下介质压力会推动阀座进一步压紧球体，实现压力自紧密封，全压力等级范围内都能保持可靠的密封性能，不会出现低压渗漏、高压密封失效的问题。阀体的中腔位置设置泄压通道，当阀腔内部因为介质温度变化出现异常升压时，可自动将超压介质泄放到上下游管路，避免阀腔超压导致的阀体开裂、密封件损坏。

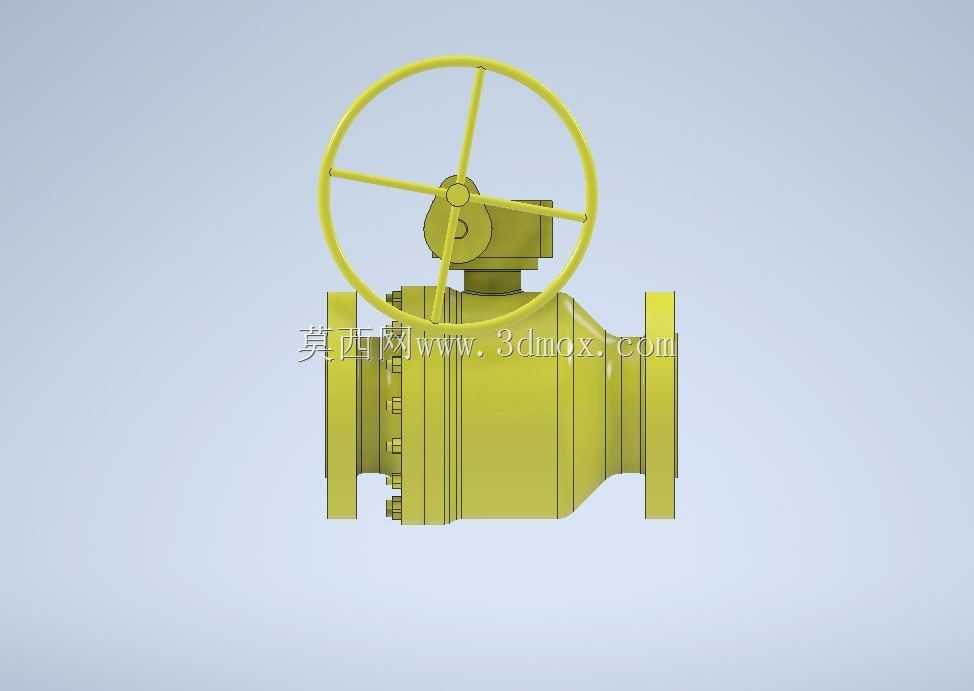

　　从安装边界来看，该阀门的结构长度符合对应压力等级球阀的标准尺寸要求，安装时无需调整管路的预留间距，阀门的整体高度、手轮的操作半径经过尺寸校核，安装后手轮周边预留足够的操作空间，不会出现手轮被周边管线、支架遮挡无法操作的问题。阀门底部设置支撑脚结构，大口径高压阀门自身重量较大，安装时可通过支撑脚将阀体重量传递到管路支架上，避免长期运行后阀门重量全部作用在两端法兰上，导致法兰变形、管路应力集中的问题。

　　在实际工况应用中，该类球阀可用于原油输送、高压蒸汽管路、化工原料输送、天然气长输管线等场景，既可以做全开全关的截断阀使用，也可根据工况需求适配节流工况，固定球的结构设计让球体在启闭过程中不会出现径向位移，密封面的磨损均匀，使用寿命远高于同规格的浮动球球阀。建模过程中对所有配合面的公差、螺栓孔的位置度、密封槽的尺寸精度都做了对应还原，可直接用于管路布置的干涉检查、支吊架载荷计算、运维拆装模拟等工程场景，结构细节完全匹配工业现场实际应用的产品形态，没有做简化或者失真处理，能够为工程设计人员的选型、布管、安装模拟提供准确的三维参考。
