3/8英寸快插式塑料球阀结构设计

这款3/8英寸规格的塑料球阀，核心适配小型反渗透水处理系统的管路布设需求，同时可覆盖各类低压流体输送场景的通断控制需求，在民用净水设备、小型实验室流体管路、台式饮品加工设备的水路系统中都有较高的适配性。从实际使用场景来看，这类小通径塑料阀不需要承受过高的管路压力，常规工作压力区间在0-1MPa，完全匹配净水设备、小型气动回路的低压工况，相比金属球阀重量更轻、抗锈蚀能力更强，不会在长期接触净水、弱酸弱碱流体时出现锈屑污染管路的问题，非常适合对流体洁净度有一定要求的管路场景。

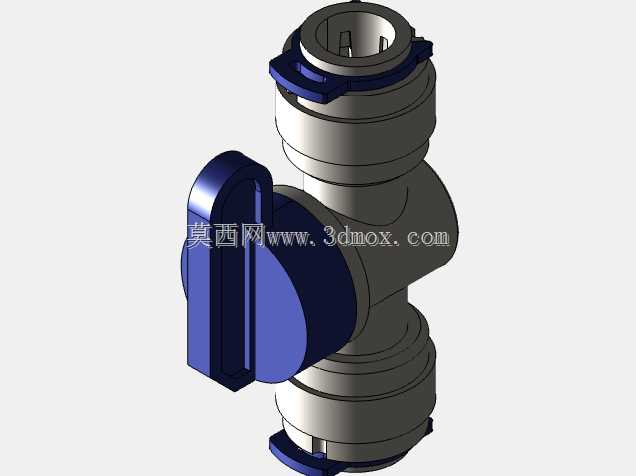

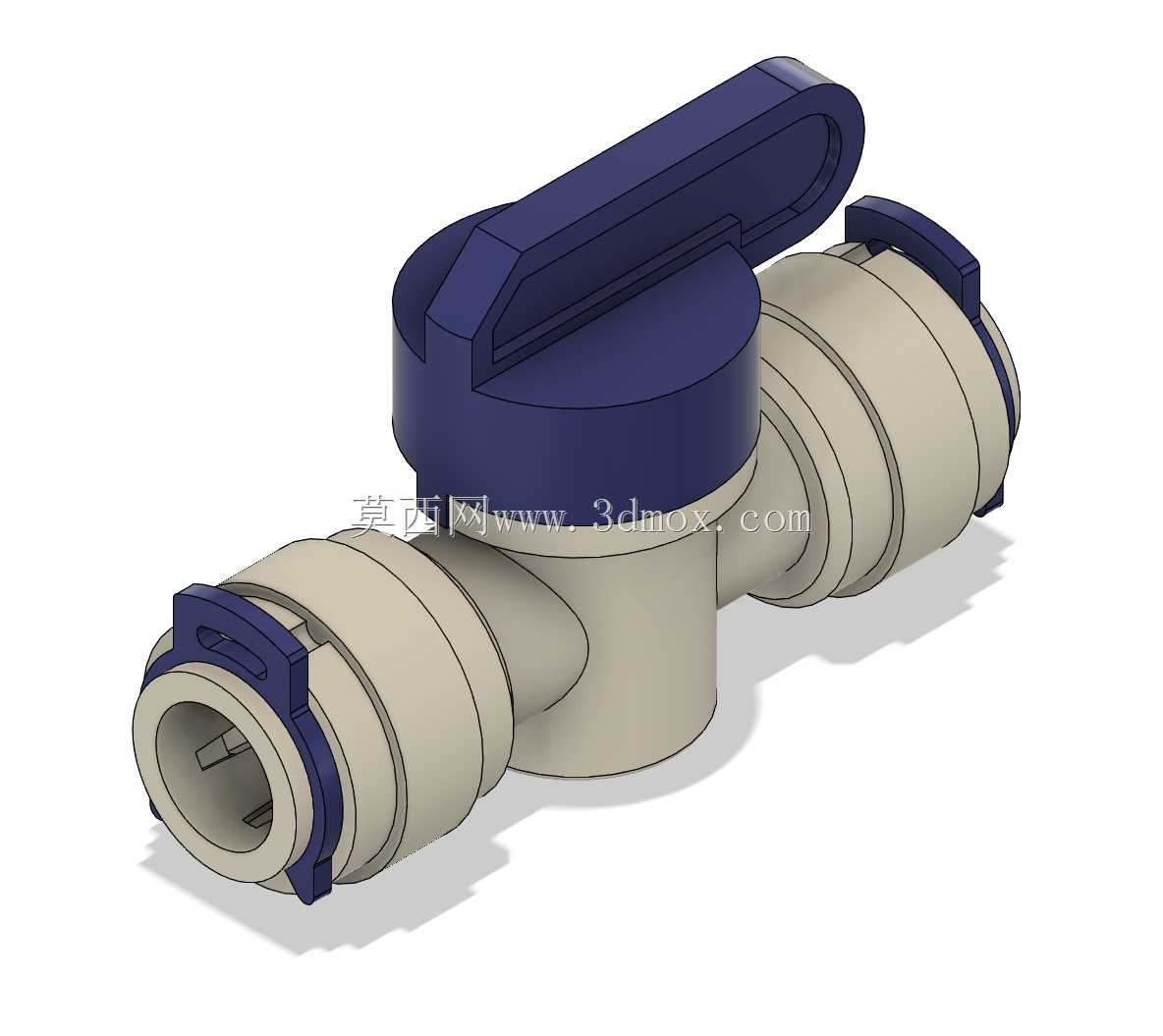

产品的功能设计完全围绕快装、可靠通断两个核心需求展开，阀体采用L型通流结构，手柄旋转90度即可实现全开与全关状态的切换，手柄表面做了防滑的凸起棱边设计，即便操作人员手上沾有水渍也能轻松扳动，不会出现打滑问题。阀体两端的快插接头采用带弹性卡爪的锁紧结构，安装时不需要额外套丝、缠生料带，只需要将外径匹配的3/8英寸硬管直接插入接头到底，内部的卡爪就会自动卡住管材外壁，配合内置的丁腈橡胶O型圈实现端面密封，拔管时只需要按下接头端部的蓝色压圈，卡爪松开即可直接拔出管材，单点位安装耗时不超过10秒，大幅提升现场管路装配的效率，也降低了对安装人员的技能要求。

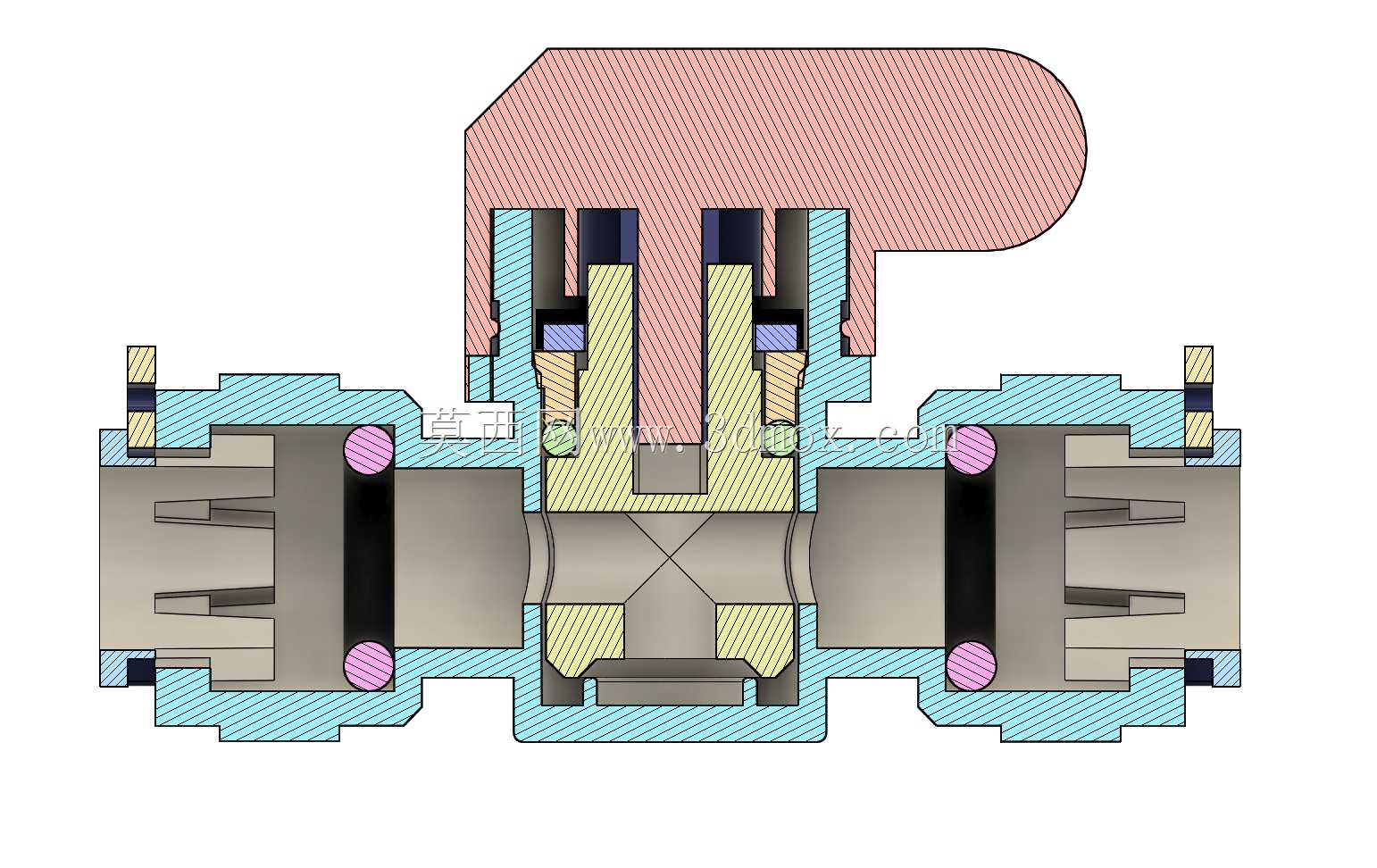

从设计思路层面看，这款球阀在建模阶段就充分考虑了注塑生产的工艺可行性，所有阀体的壁厚都控制在均匀的2.5mm区间，没有出现壁厚突变的结构，避免注塑成型时出现缩痕、缺胶问题；手柄与阀体的连接采用卡入式转轴结构，不需要额外加装金属销轴，装配时直接将手柄的转轴对准阀体顶部的轴孔压入即可，转轴处设计了15度的拔模斜度，压装过程顺畅不会出现卡滞，同时转轴根部设计了限位凸台，刚好限制手柄在0-90度的区间内转动，避免过度旋转导致内部阀芯错位，出现密封失效的问题。阀芯采用通孔式球面结构，与阀体内壁的密封座紧密贴合，全开状态下通流孔与管路完全同轴，流道没有突兀的变径结构，流体经过时的压损非常小，不会出现明显的节流噪音，也不容易在阀腔内部残留流体，长期使用不会出现积垢卡滞的问题。

关于安装边界与尺寸适配，这款球阀的主体宽度（两端接头端面间距）控制在62mm，阀体中心高度（管路中心到手柄顶端的最大高度）为48mm，安装时需要预留至少15mm的手柄操作空间，避免周边管路或结构件挡住手柄扳动路径。两端快插接头适配的管材外径为9.52mm（即标准3/8英寸硬管，涵盖PE、PP、PVC等常见塑料硬管材质），接头插入管材的深度为16mm，布管时需要预留足够的管材插入长度，避免插接过浅导致密封失效、管路脱开。阀体本身的材质采用食品级PP材质，密封件采用符合涉水标准的丁腈橡胶，可长期接触常温饮用水，不会析出有害物质，完全满足净水设备的卫生要求。另外阀体的拐角位置都做了R2的圆角过渡，没有尖锐的棱角，安装过程中不会划伤操作人员的手，也不会在长期使用过程中出现应力集中导致的阀体开裂问题。

在实际选型适配时需要注意，这款球阀仅适用于常温流体工况，工作流体温度不能超过60摄氏度，不能用于蒸汽管路、高压油路等场景，否则会出现塑料阀体变形、密封件老化加速的问题。如果是用于气动回路场景，这款阀的密封性能也完全满足要求，可用于0.8MPa以下的压缩空气通断控制，快插接头的卡爪结构在气压冲击下不会出现松脱，反复插拔100次以上仍能保持可靠的锁紧力与密封性能。整体结构没有多余的冗余设计，所有零件都采用模块化设计，若后期出现密封件磨损的问题，只需要拔下两端管路，拆下手柄即可更换内部的密封座，不需要整体更换阀体，一定程度上降低了后期的维护成本。
