面板安装式防水USB-C接口插座结构

　　这款面板安装式USB-C插座，是面向小型电子设备、户外便携装备、工业控制终端外引充电与数据接口场景开发的接插件结构，日常选型中常被用于需要在设备壳体外侧预留Type-C接口、同时要满足基础防尘防水要求的设计场景，比如手持检测仪器的外置充电口、户外小型供电模块的调试接口、DIY电子装置的外接数据端口，都能见到这类结构的应用。从实际功能来看，它不需要在设备内部额外布置USB-C母座的固定支架，直接通过自身带有的外螺纹配合锁紧螺母，就能完成在设备面板上的固定，尾部引出的两根接线可以直接对接内部电源回路，仅保留供电导通能力，不做高速数据传输的引脚设计，适配仅需要充电供电、不需要USB数据交互的低成本设备方案，能大幅简化内部接线的排布难度。

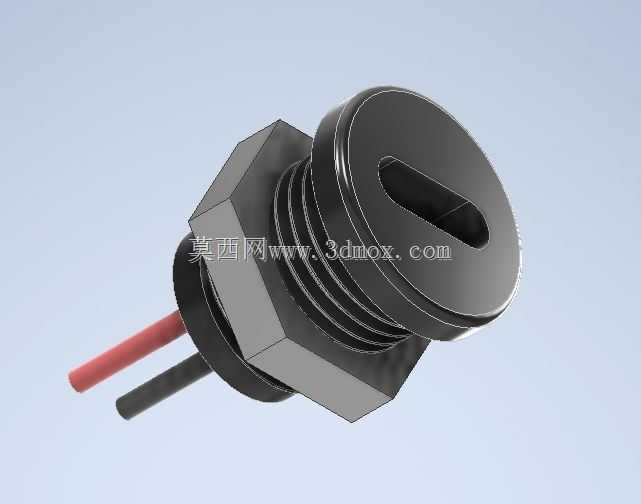

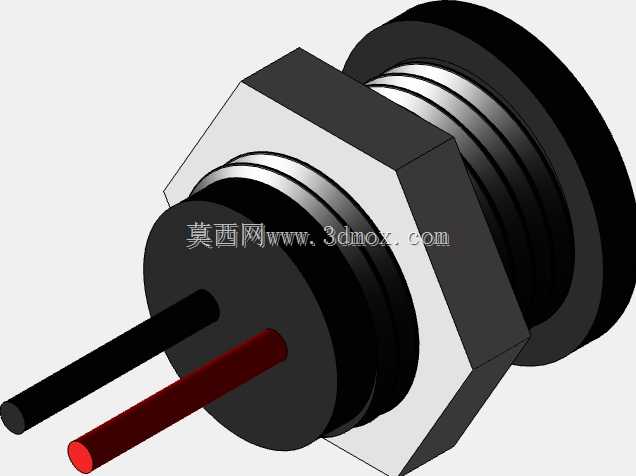

　　设计层面上，这款插座的结构做了针对性的优化：前端的接口端做了内凹的防护边，能避免公头插拔时直接磕碰接口边缘的塑料或金属结构，减少插拔损耗；中部的六角法兰面是安装时的定位基准，贴紧面板内侧时可以配合密封圈实现面板安装位置的密封，防止外部的水渍、灰尘从安装缝隙进入设备内部；中部的外螺纹段长度适配常规1-3mm厚度的塑料、金属薄板面板，配套的六角螺母从面板外侧锁紧后，整个插座不会因为公头插拔的侧向力出现转动或松脱；尾部引出的红黑两根导线分别对应电源正负极，线径适配常规2A以内的充电电流，满足小型低功耗设备的供电需求，导线和插座本体的衔接位置做了应力释放结构，避免拉扯导线时出现内部焊点脱开的问题。

　　从安装边界尺寸来看，六角法兰的对边尺寸控制在12mm左右，面板上只需要开出直径8mm左右的安装圆孔就能完成装配，不需要加工复杂的异形定位孔，对壳体加工的精度要求很低，哪怕是手工DIY的薄壳体也能顺利安装；插座露出面板外侧的厚度不到5mm，不会在设备表面形成过于突出的结构，避免日常使用中被磕碰损坏；尾部接线端的总长度控制在15mm以内，不会占用设备内部过多的纵深空间，哪怕是内部空间局促的小型手持设备，也能顺利布置下这个接口结构。实际选型使用时需要注意，这款插座仅保留了供电引脚，不支持USB3.0以上的高速数据传输，也不包含CC引脚的PD触发电路，如果需要实现快充协议识别或者数据传输功能，还需要在内部PCB上额外搭配对应的协议电路；安装时要在六角法兰和面板之间加装厚度1mm左右的硅胶密封圈，锁紧螺母时的扭矩不要超过0.3N·m，避免螺纹滑牙或者塑料壳体被压裂；尾部的接线在焊接完成后最好套上热缩管做绝缘防护，避免导线和设备内部的金属结构接触造成短路。

　　这类简化版的USB-C插座相比常规的板载USB-C母座，最大的优势是不需要在PCB上预留接口的焊接位置，也不需要考虑PCB和面板开口的对位精度，对于内部结构零散、没有一体化主板的小型电子设备来说，能大幅降低结构设计的复杂度，同时面板安装的密封效果也比板载母座加防尘塞的方案更可靠，适合在对成本敏感、对防护能力有基础要求的民用电子、小型工控设备上使用。建模过程中对各个配合面的公差做了合理的预留：外螺纹和锁紧螺母的配合采用H7/g6的间隙配合，保证螺母可以顺畅旋入同时不会出现过大的旷量；六角法兰和面板的贴合面做了0.1mm的平面度要求，保证密封圈压紧后能实现均匀的密封效果；前端接口的内槽尺寸和标准USB-C公头做了插拔适配，公头插入后不会出现过松或者插不到位的问题，插拔寿命能满足日常千次级别的使用需求。
