Truly4x20字符液晶显示模组结构设计

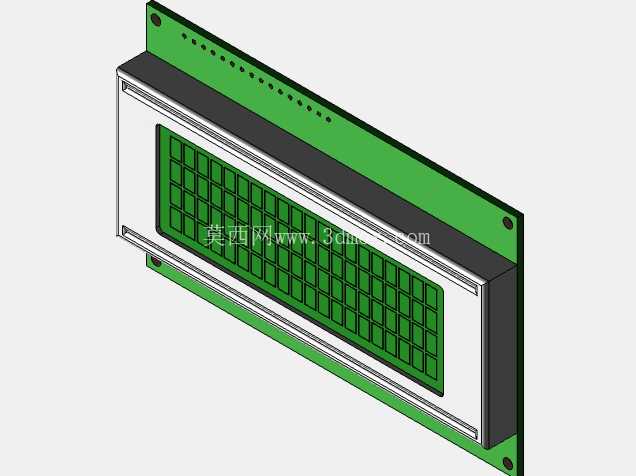

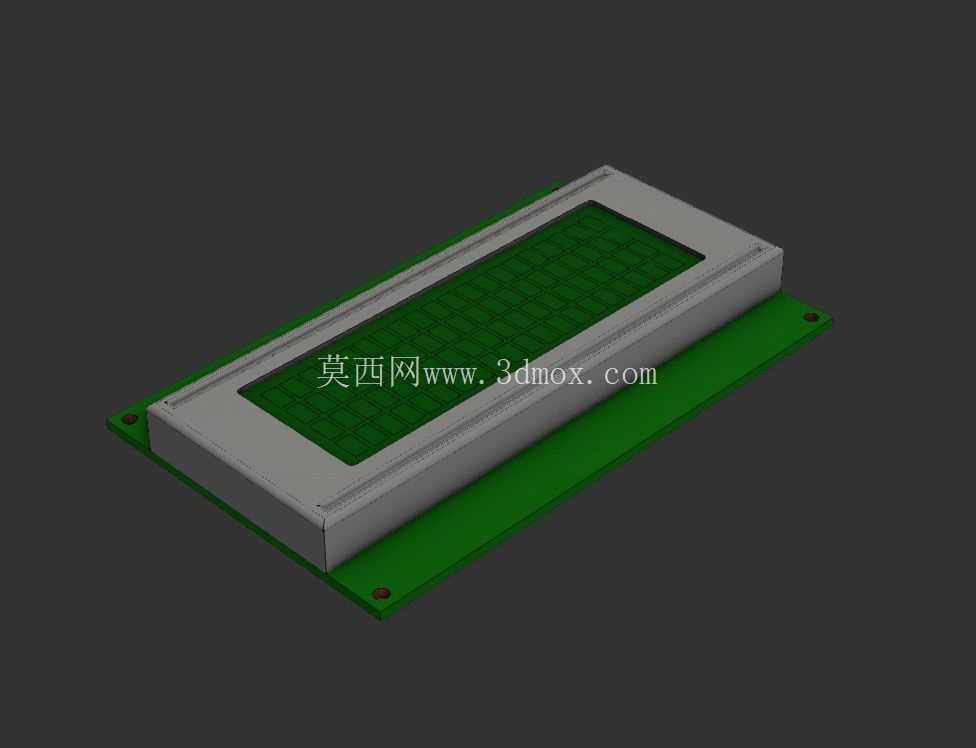

在工业控制终端、小型嵌入式检测设备、老旧数控系统操作面板这类对显示成本、可靠性要求高于色彩表现的场景里，4x20规格的字符液晶始终是无法被完全替代的选型方案，这类屏幕不需要复杂的显存驱动逻辑，仅靠并行接口就能完成固定字符的输出，在强电磁干扰的车间环境里稳定性远高于同尺寸的彩色TFT屏。本次拆解还原的Truly MSC-C204DYLY-1N字符液晶，核心驱动逻辑兼容hd44780与ks0076b指令集，屏幕有效显示区域为4行、每行20个5x8点阵字符，整体显示区做了下沉式金属边框包裹，边框边缘做了0.3mm的圆角钝化处理，既可以避免装配时刮伤操作人员，也能在屏幕贴合面板时起到限位作用，防止屏幕面板与PCB板之间出现相对位移。

从结构设计逻辑来看，这款液晶的PCB板采用绿色FR-4基材，板厚1.6mm，整体长宽尺寸控制在98mmx60mm的常规安装边界内，板载四个直径3.2mm的安装孔，孔位中心距板边5mm，适配M3规格的铜柱或螺丝固定，安装孔周边做了露铜接地处理，装配时可以通过铜柱连接设备主壳体的接地端，进一步提升屏幕的抗干扰能力。液晶玻璃与PCB板之间采用导电橡胶条连接，替代了传统的热压排线方案，这种连接方式在高低温循环环境下的连接可靠性更高，不会出现排线脱焊、接触不良的问题，金属屏蔽罩直接扣合在PCB板的定位卡槽内，不需要额外打胶或者螺丝固定，后期维修更换背光组件时只需要用平口撬棍沿屏蔽罩边缘轻轻撬动即可完成拆卸，维护效率更高。

实际使用过程中，这款屏幕的背光采用侧置LED导光方案，导光板厚度2mm，均匀覆盖整个显示区域，不会出现边角亮度不足的问题，屏幕的视角范围为6点钟方向，也就是垂直向下偏15度为最佳观测角度，适配大多数立式操作面板的安装高度——操作人员站立操作时视线刚好落在最佳视角范围内，不需要刻意调整姿势就能清晰读取屏幕上的参数信息。在结构建模过程中，需要特别注意屏幕正面金属边框与设备面板开孔的配合公差，面板开孔尺寸建议设置为94mmx56mm，单边预留0.2mm的装配间隙，同时在面板内侧粘贴1mm厚的EVA泡棉条，装配后泡棉被压缩0.3mm左右，既可以起到防尘防水的作用，也能避免金属边框与面板硬接触导致的外观磨损。

很多结构工程师在选型这类字符屏的时候容易忽略PCB板背面元件的高度边界，这款屏幕的背面最高元件为背光驱动限流电阻，高度仅2.5mm，屏幕整体装配完成后的总厚度为13.5mm，在设备内部预留15mm的安装深度就可以完成装配，不会与后方的主控板、接线端子出现干涉。另外屏幕的接口采用单排16pin 2.54mm间距排针，排针位置距离PCB板短边边缘10mm，布线时可以直接采用标准的16pin扁平排线连接，不需要额外做转接线，降低整机的布线复杂度。在工业场景下长期使用时，这款屏幕的工作温度范围覆盖-20℃到70℃，金属屏蔽罩可以有效阻隔车间内焊机、变频器产生的高频电磁干扰，不会出现字符乱跳、显示缺划的问题，相较于同规格的无屏蔽罩液晶屏，在强干扰环境下的无故障运行时间能提升40%以上。

建模还原过程中，需要精准还原导电橡胶条的压缩量，金属屏蔽罩扣合后导电橡胶条的压缩比控制在15%左右，压缩量过小会出现接触不良导致的字符缺划，压缩量过大则会导致液晶玻璃受力不均，长期使用后出现屏幕碎裂的问题。另外导光板与液晶玻璃之间的反光片厚度仅0.1mm，建模时不需要单独拆分零件，可将其与导光板作为整体结构处理，避免不必要的建模复杂度，同时也不影响整体装配干涉检查的准确性。安装孔的位置公差需要控制在±0.1mm以内，否则批量装配时会出现孔位错位无法安装的问题，这也是很多初级工程师在做电子元器件结构建模时容易忽略的细节——只关注整体外形尺寸，忽略安装定位特征的公差要求，最终导致开模或者样机装配时出现批量问题。
