Arduboy2.0开源掌机结构设计方案

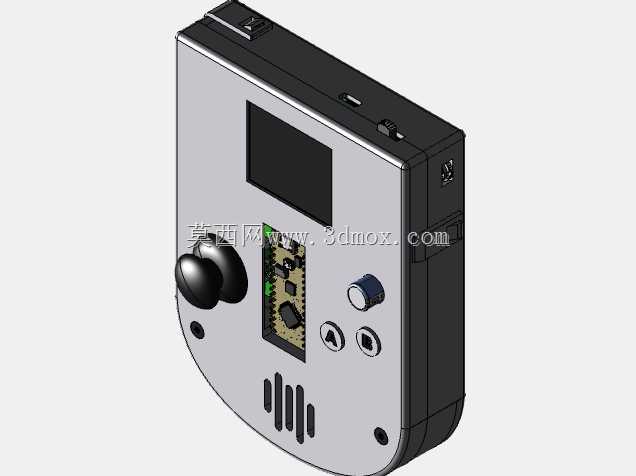

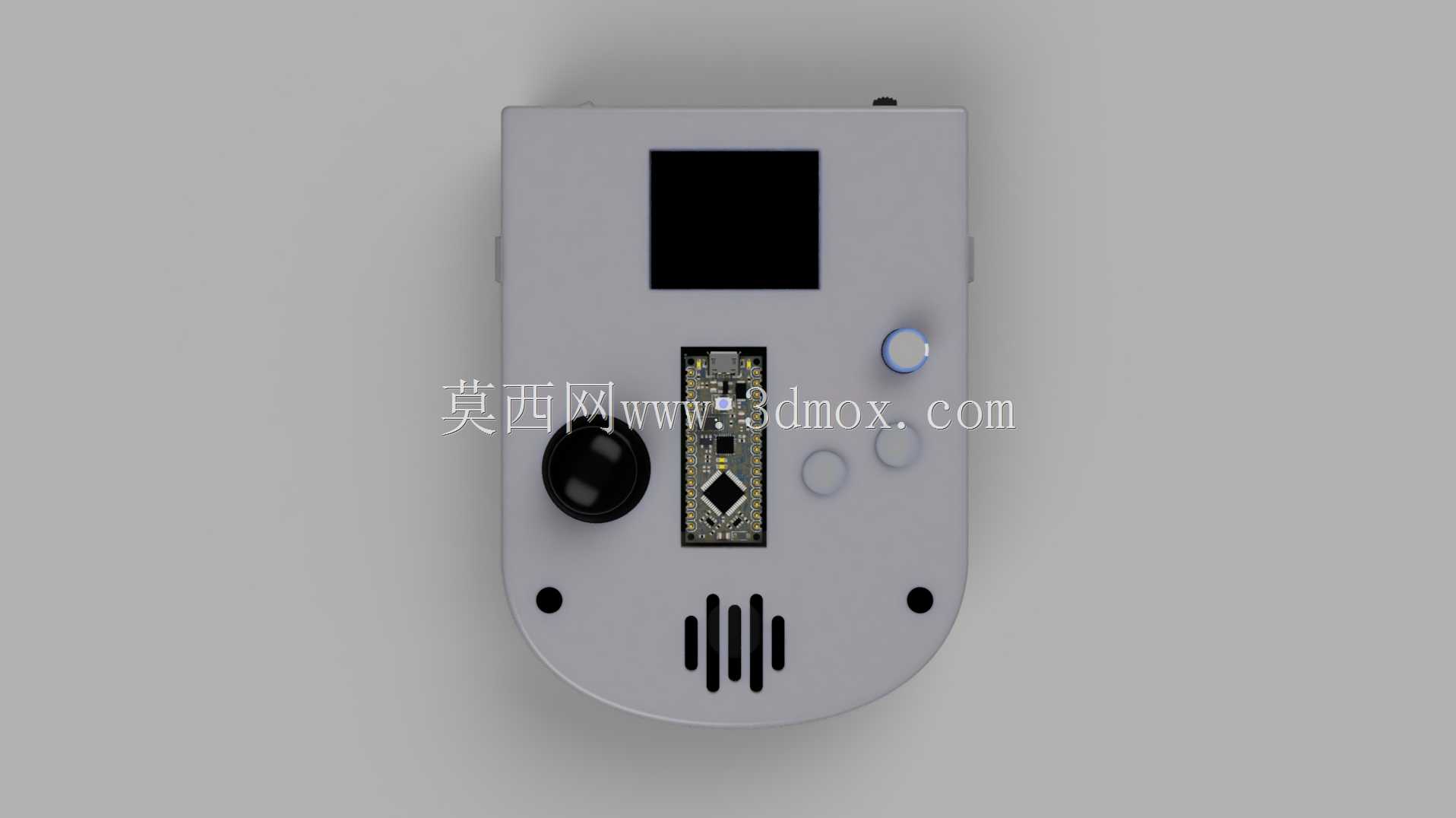

　　这款手持游戏设备的结构设计围绕Arduino Nano主控板的硬件布局展开，整体采用一体化手持握持的曲面壳体造型，下半部分做圆弧收边处理，适配单手握持时的掌心贴合弧度，避免长时间握持产生的硌手感。壳体正面的元件布局遵循操作优先级排布：上方居中位置预留1.3英寸OLED显示屏的安装槽位，屏幕四周做0.3mm的凸边限位，装配时屏幕背面贴合泡棉胶层缓冲，防止日常携带过程中挤压造成屏幕碎裂。屏幕下方左侧布置大尺寸摇杆组件，摇杆的安装座直接与壳体内部的支撑柱做一体化设计，省去额外的固定支架，摇杆帽高出壳体表面7mm，操作时拇指的摆动行程控制在15度以内，兼顾操作灵敏度与误触防护。

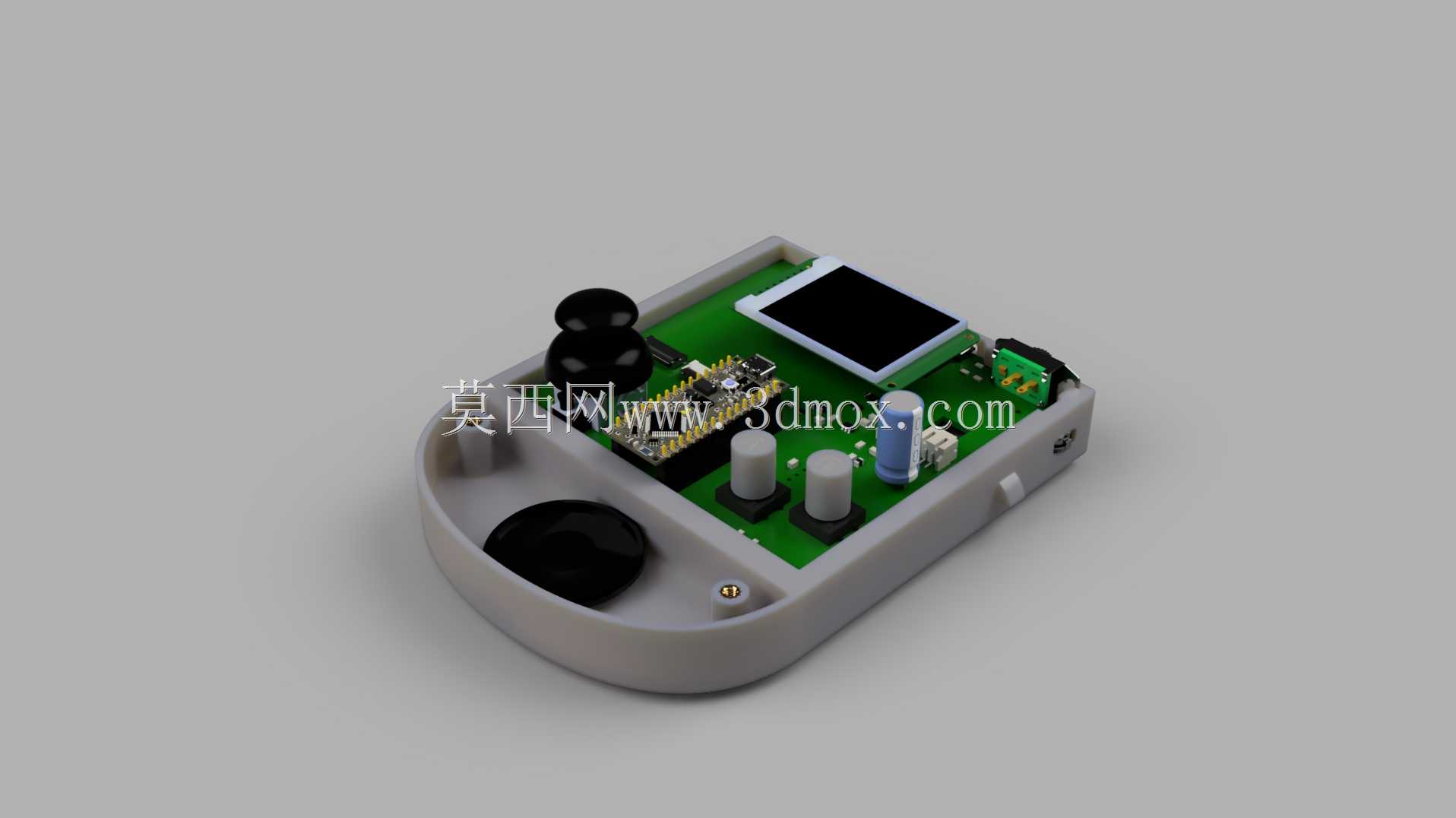

　　摇杆右侧对应布置功能按键组，包含一个主确认按键与两个辅助功能按键，按键采用圆形硅胶帽结构，按键下方的PCB触点位置做十字形定位筋，防止按键按压时出现偏移卡滞。壳体下半部分开设多道平行的出声槽，槽宽0.8mm，槽与槽之间的连接筋宽度1.2mm，既保证内部蜂鸣器的声音传出效率，又能避免外界异物直接进入壳体内部触碰电路板。壳体两侧预留侧键的安装缺口，对应电源开关与复位按键的位置，侧键的按压行程控制在1mm，触发反馈清晰。内部结构设计上，主控PCB板通过四个角的M1.2螺丝柱固定在壳体内部，螺丝柱根部做R0.5的圆角加强，防止装配时螺丝锁附力过大造成柱体断裂。

　　电池仓布置在PCB板与后盖之间的空腔位置，电池四周做2mm高的限位围骨，围骨与电池之间预留0.2mm的间隙贴附双面胶固定，避免设备晃动时电池移位拉扯导线。后盖与前壳采用卡扣加底部两颗螺丝的固定方式，卡扣沿壳体四周均匀布置，卡扣的扣合量控制在0.6mm，既保证日常使用时壳体不会松脱，又能在维修时方便拆解。从实际应用场景来看，这类开源掌机主要面向电子爱好者、编程学习者群体，既可以作为嵌入式编程学习的硬件载体，用户可以自行编写简单的8位游戏程序烧录到设备中运行，也可以作为便携的复古游戏设备，日常通勤、课余时间用来体验轻量化的复古游戏内容。

　　设计过程中充分考虑了DIY制作的可行性，所有结构件的壁厚统一设置为1.8mm，既满足FDM3D打印的最小壁厚要求，打印时不会出现翘曲变形，也能保证壳体的结构强度，日常从1米高度跌落至水泥地面不会出现壳体碎裂的情况。安装边界方面，设备整体宽度控制在65mm，高度110mm，厚度22mm，整体重量控制在80g以内，放入牛仔裤口袋不会有明显的异物感。所有外露元件的边缘都做R1以上的圆角处理，没有尖锐的棱角，避免携带时刮蹭衣物或者划伤皮肤。壳体内部的走线槽沿内壁布置，导线通过走线槽后连接电池与主控板，槽位深度1mm，装配后盖时不会压到导线造成绝缘层破损。摇杆与按键的位置都经过多次手板验证，握持时拇指自然放置的位置刚好落在摇杆中心，不需要刻意挪动手指就能触碰到所有功能按键，长时间游戏操作不会产生手指酸痛的情况。出声槽的位置刚好对应掌心握持时的空隙位置，不会被手掌完全遮挡，保证游戏过程中音效的正常传出。屏幕的安装角度与壳体正面保持垂直，握持时视线与屏幕形成自然的15度俯角，不需要刻意调整手腕角度就能清晰看到屏幕显示内容。
