带防护外壳的AirPods无线耳机结构设计

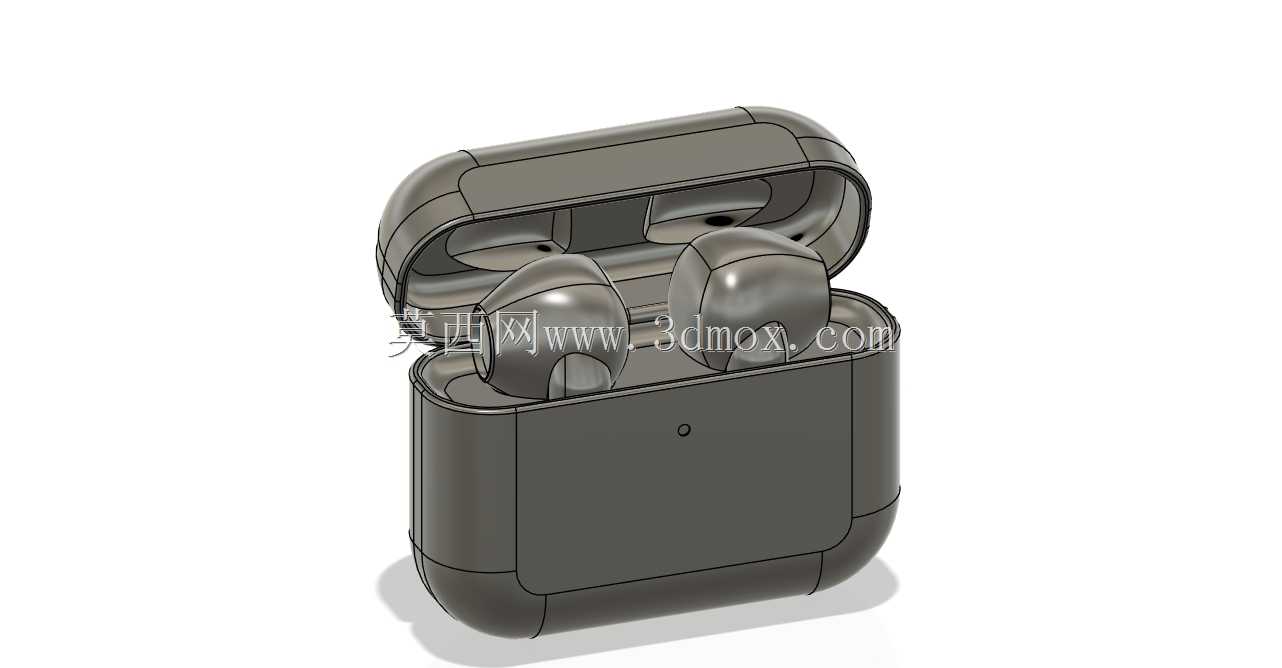

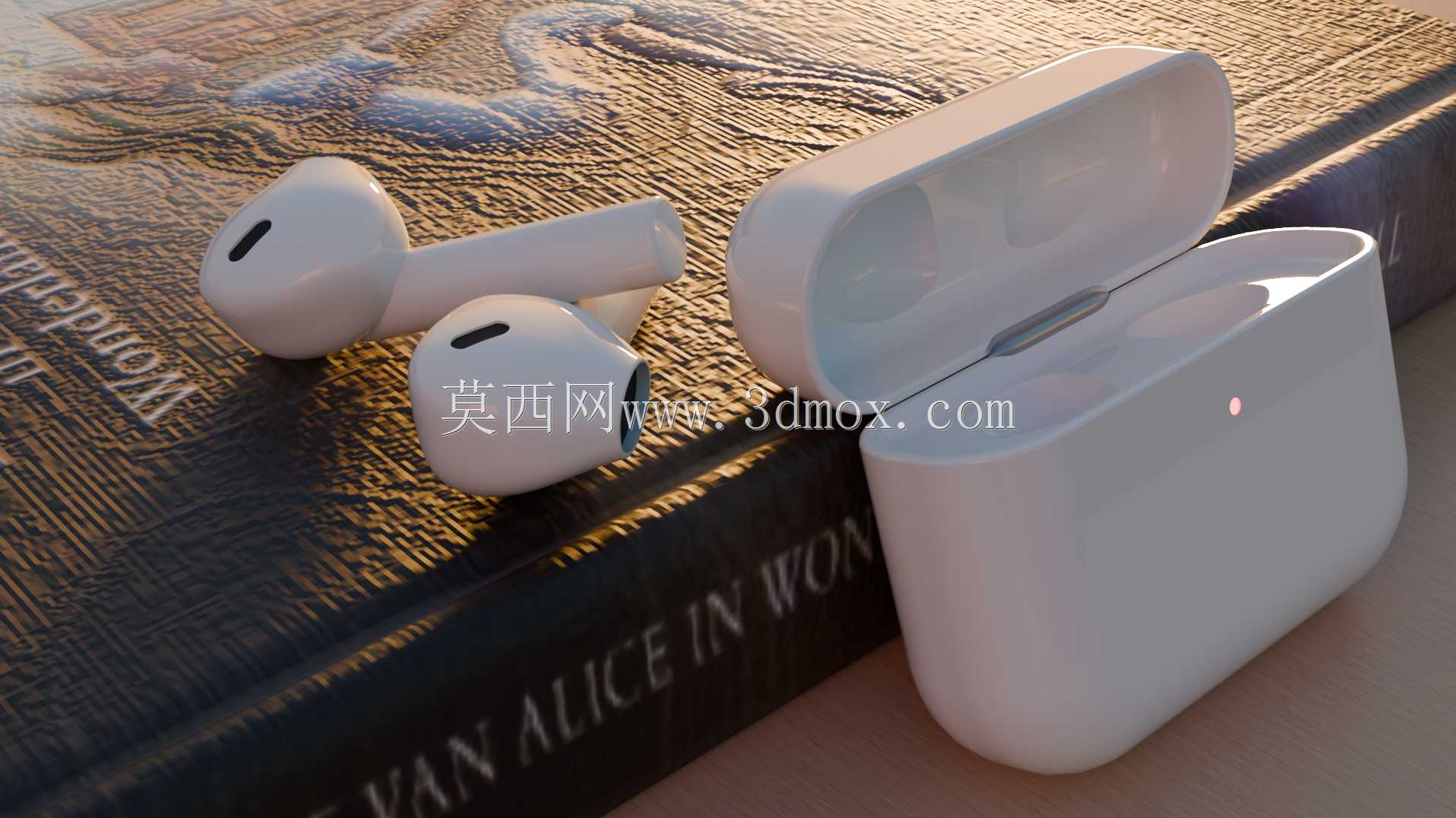

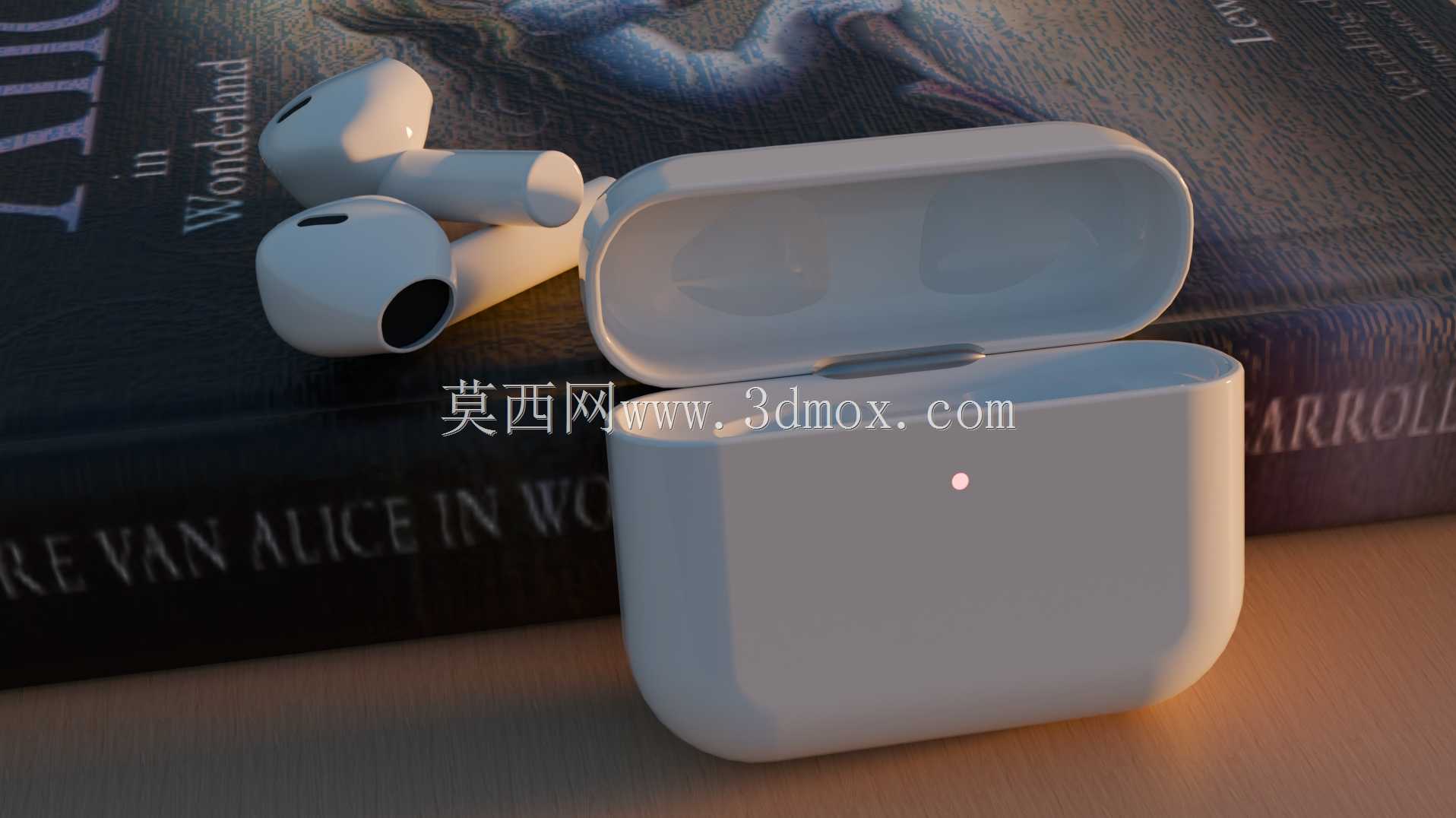

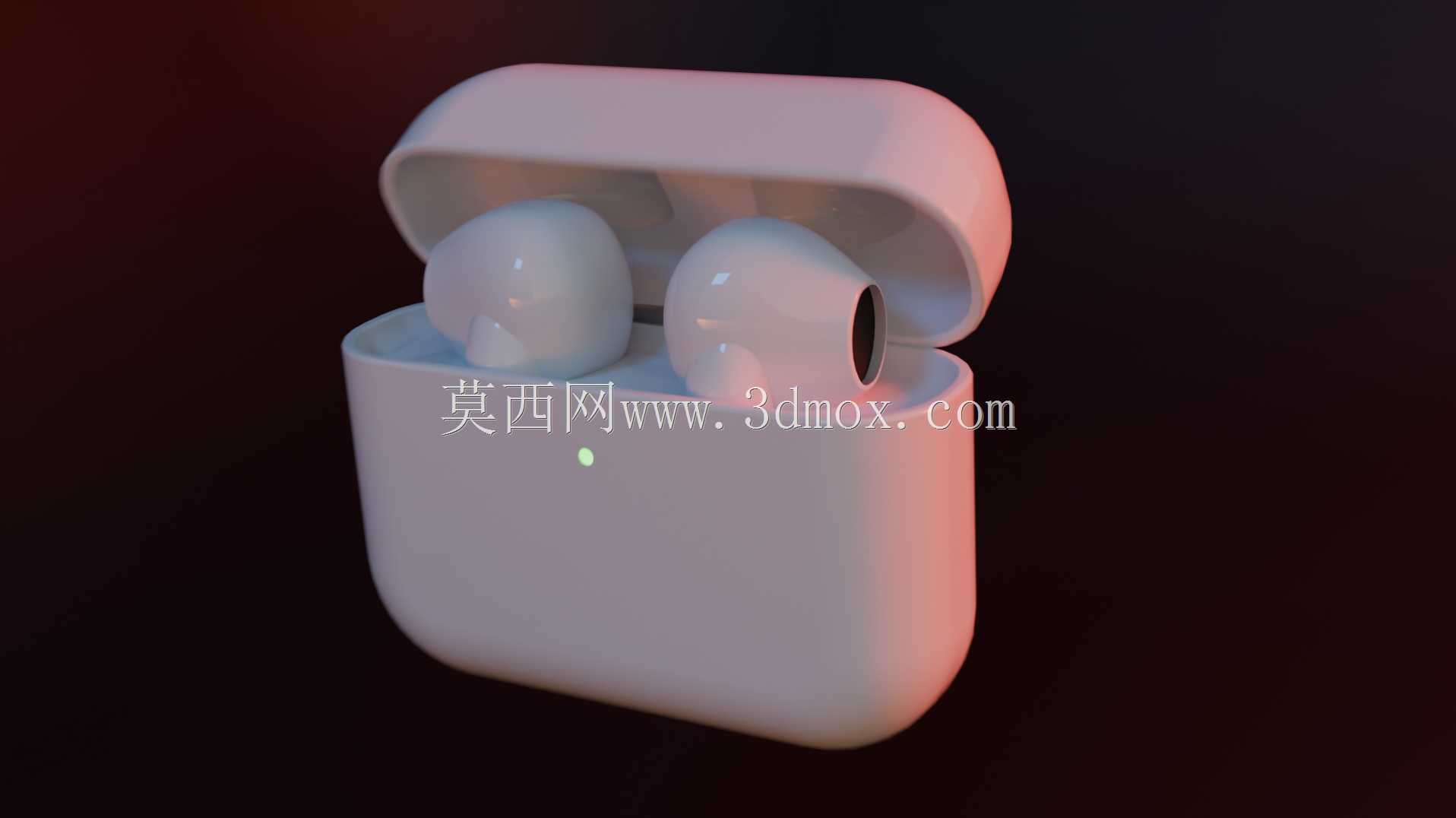

　　本次呈现的是带配套保护套的TWS无线耳机完整结构，包含左右独立发声单元、充电收纳盒主体、盒盖、金属铰接转轴几个核心组成部分，所有部件的配合间隙、开合限位、定位卡扣都做了完整的结构还原，可直接用于消费电子周边产品的结构验证、保护套开模参考、产品渲染展示等场景。日常使用中，这类无线耳机的核心使用场景覆盖通勤随身音频播放、通话拾音、运动场景音频输出，配套的充电收纳盒承担耳机收纳、触点补电、跌落防护的核心功能，额外加装的保护套则进一步强化了充电盒的抗摔、防刮性能，同时可拓展挂绳、个性化装饰的附加属性。

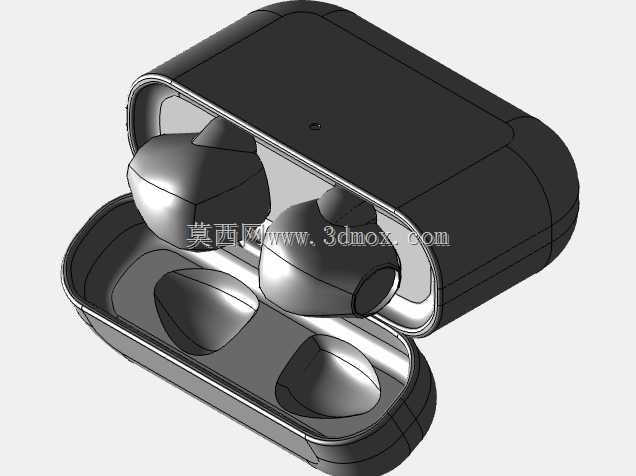

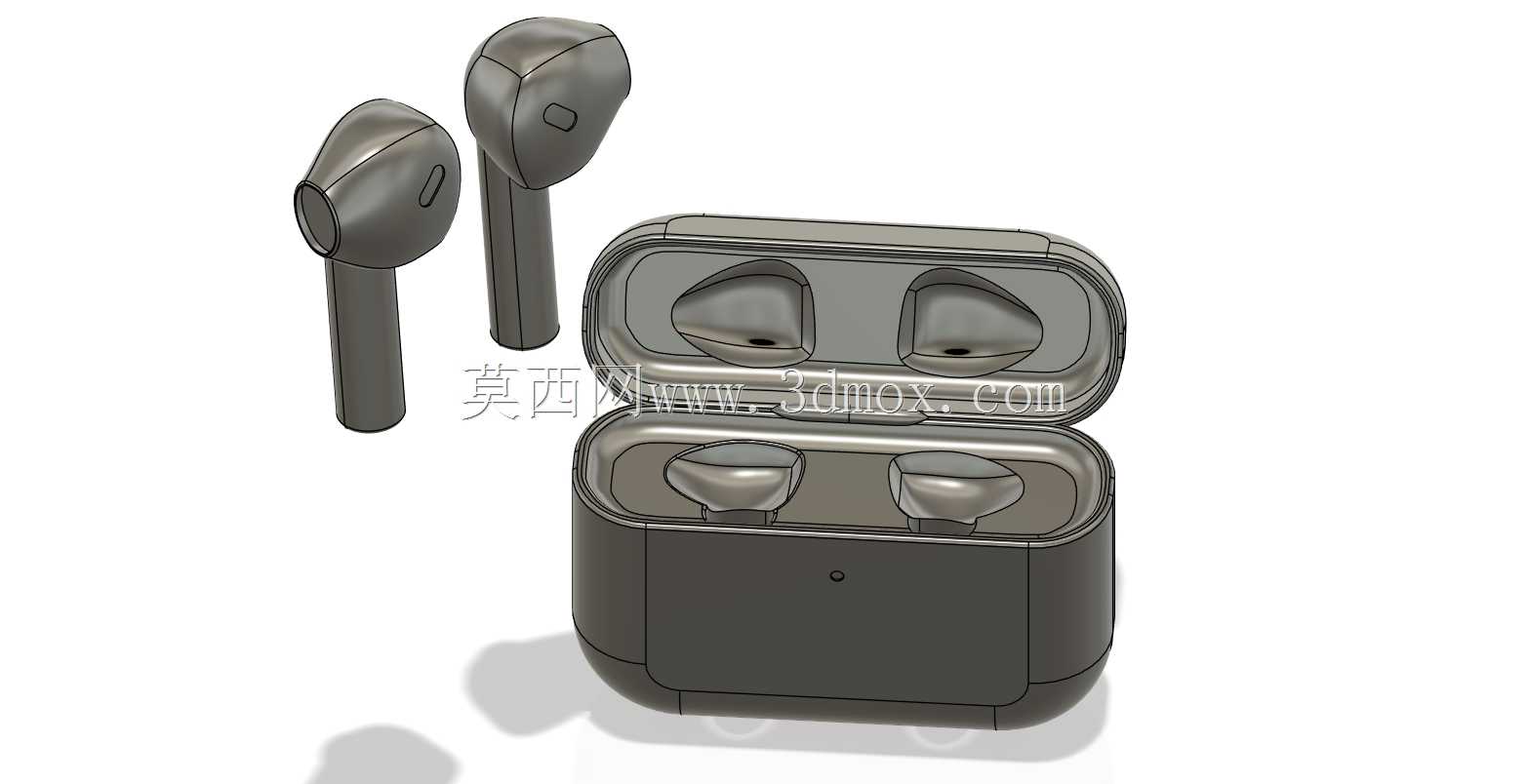

　　从结构设计逻辑来看，左右耳机单元采用完全对称的入耳式轮廓，耳机柄区域内置电池、拾音麦克风与触控感应模块，耳塞部分贴合人体耳廓轮廓做了弧度过渡，保证长时间佩戴的贴合度与密封性，出声孔位置做了防尘网的安装限位台阶，避免异物进入发声腔体。充电盒的内部腔体完全匹配耳机外轮廓，设置了两个独立的耳机定位槽，槽内预留充电触点的安装凸台，耳机放入后可通过磁吸结构自动吸附对位，保证充电触点的可靠接触，盒体与盒盖之间的金属铰链采用隐藏式安装结构，开合角度控制在110度左右，既保证取放耳机时有足够的操作空间，又能通过转轴处的阻尼结构实现盒盖任意角度悬停，闭合时盒体边缘的卡扣结构可实现可靠锁止，避免日常携带时盒盖意外开启导致耳机脱落。

　　额外配套的保护套采用软质弹性材质设计，整体轮廓完全贴合充电盒的外部曲面，在充电接口、状态指示灯、铰链位置都做了精准的避让开孔，保护套与盒体之间采用过盈配合的方式装配，不需要额外粘接即可牢固贴合在充电盒外表面，跌落时可通过自身的弹性变形吸收冲击能量，避免充电盒外壳出现磕碰掉漆、开裂的问题。从安装边界与尺寸控制来看，单只耳机的外形尺寸控制在常规入耳式耳机的通用范围内，可适配绝大多数用户的耳廓尺寸，充电盒的整体外形采用圆角长方体设计，边缘做了大弧度过渡，握持时不会出现硌手的棱角，加装保护套后整体尺寸增量控制在2mm以内，不会大幅提升产品的携带体积，可轻松放入牛仔裤口袋、小型随身包内。

　　结构设计过程中充分考虑了各部件的装配公差，耳机与充电盒定位槽的单边间隙控制在0.15mm，既保证耳机可以顺畅取放，又不会出现晃动异响的问题，铰链部分的转动配合间隙控制在0.1mm，保证开合动作顺滑无卡顿，保护套的避让孔位置公差控制在0.2mm以内，不会出现遮挡充电接口、指示灯的问题。在实际产品开发过程中，这套结构可直接作为TWS耳机产品开发的基础参考框架，也可用于第三方保护套生产厂商的适配建模，通过调整保护套的表面纹理、色彩、附加结构即可快速衍生出不同风格的周边配件产品，模型中所有的曲面都做了连续顺滑处理，没有碎面、尖角的问题，可直接导入各类渲染软件生成产品展示图，也可导入结构分析软件做跌落、挤压的受力仿真验证，帮助设计人员提前预判结构薄弱点，优化壁厚与加强筋的布置位置，提升产品的实际耐用性。
