双孔L型电源变压器安装固定支架

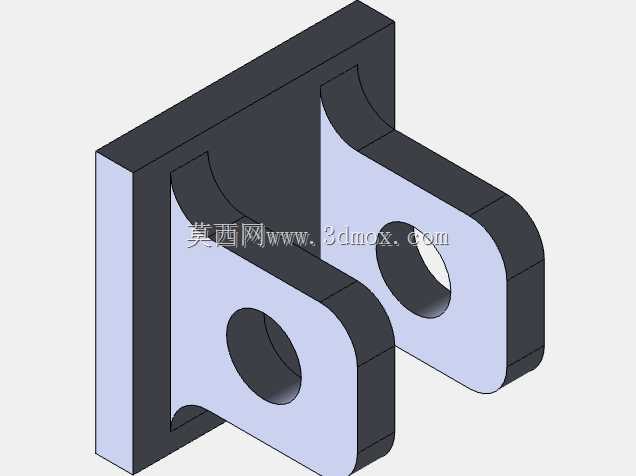

　　在低压电源配套的结构设计场景中，这类L型双孔固定支架是电源变压器安装环节的核心承载连接件，主要作用是将绕组成型后的变压器主体可靠固定在设备机箱内壁、安装底板或者集成模组的预设工位上，避免设备运输、运行过程中因振动、冲击导致变压器移位、接线端子松脱，甚至绕组磕碰损伤的问题。从结构形态来看，该支架采用垂直折弯的L型构型，竖直段为整面贴合的安装基面，设计时该面的平面度公差需要控制在0.1mm以内，保证和安装基体贴合时无明显缝隙，避免紧固后支架产生内应力长期作用下出现变形；水平伸出的两个带孔支耳为变压器承载位，两个支耳对称分布在竖直基面的前侧，每个支耳端部做了圆弧过渡处理，既可以减少尖锐边角对装配人员的划伤风险，也能降低支架折弯、冲压过程中的应力集中问题，提升零件整体的结构强度。

　　设计这类支架时，首先要匹配对应电源变压器的安装孔距，支耳上的两个通孔中心距需要和变压器底部的固定安装孔位完全对齐，孔径尺寸要比配套使用的固定螺栓公称直径大0.2-0.3mm，预留足够的装配公差补偿量，避免因零件加工误差导致螺栓无法顺利穿入。安装边界方面，竖直安装面的高度需要覆盖变压器安装位的竖向贴合高度，保证紧固后支架不会出现悬臂过长的问题；两个支耳的伸出长度需要根据变压器主体的底部宽度确定，既要保证变压器安装后和竖直安装基面之间留有足够的接线、散热间隙，也要避免伸出过长导致支架承载时受力弯矩过大，一般常规小功率电源变压器配套的该类支架，支耳伸出长度控制在15-25mm区间即可满足使用需求。

　　从实际使用场景来看，这类支架广泛应用在小型开关电源、工控设备内置电源模块、小型工频电源变压器的安装固定中，相比一体式的注塑安装座，金属材质的该类支架具备更好的抗老化性能和结构强度，在设备长期运行产生的温升环境下不会出现材质脆化、强度下降的问题。设计过程中，支耳和竖直基面的折弯处需要设置合理的折弯内R角，一般R值不小于板材厚度的1.5倍，避免折弯处出现裂纹、强度降低的问题；两个支耳的同轴度、平面度也需要做公差约束，保证变压器安装后不会出现偏斜，接线端子能够和预设的走线位置精准对齐。

　　选材方面，这类支架一般采用冷轧钢板冲压折弯成型，表面做发黑或者镀锌钝化处理，提升零件的防锈抗腐蚀能力，板材厚度根据承载的变压器重量选择，承载1kg以内的变压器时选用1.5mm厚的板材即可满足强度要求，承载重量更大时可适当提升板材厚度至2mm或者2.5mm。安装时，竖直基面可通过螺栓紧固或者焊接的方式固定在设备基体上，变压器通过螺栓穿过支耳上的通孔配合螺母锁紧，部分场景下也会在螺栓和支架之间加装平垫、弹垫，进一步提升连接的防松性能，保证设备长期运行过程中连接可靠性。在结构细节处理上，支架的所有外露棱边都需要做去毛刺处理，避免装配过程中割伤操作人员或者损坏相邻的线材、绝缘部件；支耳上的通孔边缘需要做倒角处理，去除冲孔产生的飞边，保证螺栓穿入时顺畅无卡滞，也避免飞边硌伤螺栓表面的防腐镀层。
