油浸式变压器气体继电器碰撞室结构

　　该结构为油浸式电力变压器配套的气体继电器安装碰撞室，是变压器本体与储油柜连接路径上的核心功能腔体，主要承担故障气体汇集、油流缓冲、继电器安装防护的作用，在10kV-35kV级配电及主变场景中广泛应用，是变压器非电量保护系统的关键承载结构。

　　从实际工况来看，当变压器内部发生绝缘击穿、匝间短路等故障时，绝缘油分解产生的气体会沿连通管路向上流动，首先进入该碰撞室腔体，避免气体直接冲击继电器挡板造成误动，同时腔体内的扩容空间可对瞬时涌动的油流形成缓冲，降低油流速度波动对继电器动作阈值的干扰。日常运行中，腔体还可作为油位波动的缓冲区间，容纳变压器负载变化带来的绝缘油热胀冷缩容积差，减少储油柜的呼吸频次，降低外界潮气进入绝缘系统的概率。

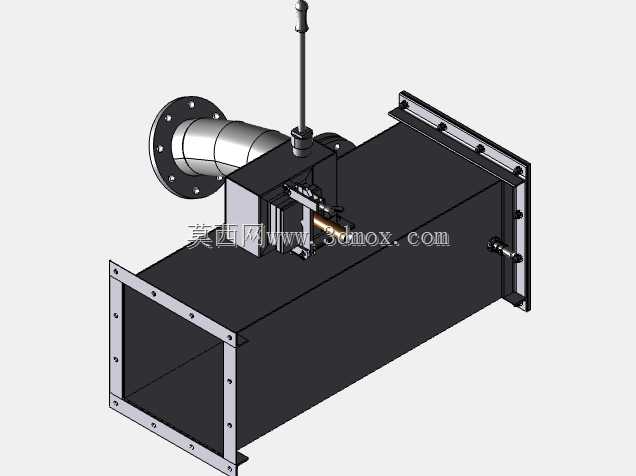

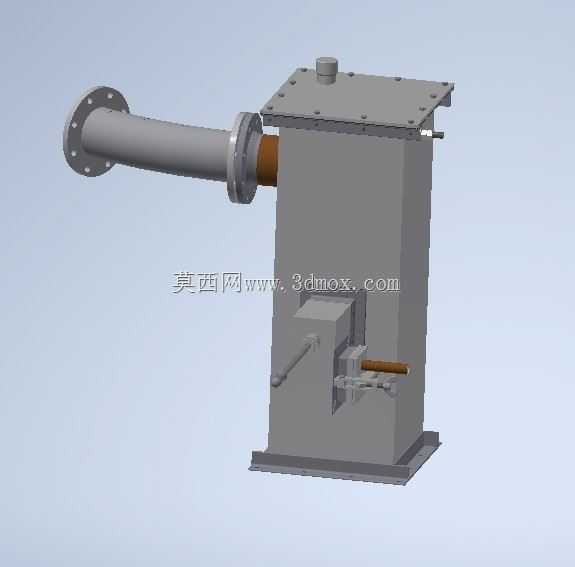

　　结构设计上，腔体主体采用矩形焊接箱体结构，底部设置带安装孔的槽钢底座，可直接通过螺栓固定在变压器油箱顶盖上的安装支座上，底座与箱体连接处做了满焊密封处理，焊缝高度不小于板材厚度的0.7倍，满足0.15MPa密封试验无渗漏的要求。箱体侧面伸出的带法兰连接管，用于对接气体继电器的进油端，法兰采用凸面密封结构，配套8个M12螺栓孔，密封面粗糙度控制在Ra3.2以内，可适配通用DN80规格的气体继电器安装，法兰与箱体连接段设置了绝缘衬套隔离层，避免法兰连接时形成多点接地产生环流。箱体顶部为可拆卸式盖板，通过周圈均匀布置的M10螺栓压紧耐油橡胶密封圈实现密封，盖板中心设置的M20螺纹孔用于安装放气塞，可在设备投运前排出腔体内积存的空气，避免假油位或气体继电器误报警。

　　箱体下部设置的操作机构安装位，用于配套安装气体继电器的现场校验操作杆，操作杆伸出端设置了绝缘手柄，运维人员可在不停电状态下通过操作杆模拟挡板动作，校验保护回路的可靠性，操作机构与箱体连接处采用双重密封圈结构，既保证操作杆的转动灵活性，又杜绝雨水、潮气沿转动间隙进入腔体内部。连接管与箱体内部的衔接处做了圆弧导流过渡，避免直角结构造成的油流死角，减少油流局部滞止带来的绝缘油老化加速问题，同时导流结构可引导故障产生的气泡直接流向继电器的采样口，提升气体保护的动作灵敏度。

　　安装边界方面，该结构横向伸出的连接管中心距箱体侧壁长度为320mm，箱体主体外形尺寸为400mm×350mm×620mm，底座安装孔中心距为360mm×310mm，安装时需保证连接管法兰端面的水平度偏差不超过1.5mm/m，避免气体继电器安装倾斜导致的油流阻力异常。腔体顶部盖板距变压器油箱顶盖的高度为650mm，预留足够的放气塞操作空间，侧面操作手柄的安装高度距底座基准面为280mm，符合现场运维人员站立操作的人机工程要求。连接管法兰与储油柜侧连接法兰的同轴度偏差需控制在2mm以内，避免管路安装应力传递到气体继电器壳体，造成继电器壳体开裂或密封失效。

　　材质选择上，腔体主体采用6mm厚Q235冷轧钢板焊接成型，所有与绝缘油接触的内表面均做磷化喷塑处理，塑层厚度不小于80μm，避免金属材质与绝缘油长期接触产生油泥析出，影响绝缘油的电气性能。外部表面喷涂与变压器本体一致的灰色防腐漆，漆层总厚度不小于120μm，可满足户外露天安装的防腐蚀要求，适应-40℃到85℃的环境温度变化，不会因温度交变出现漆层脱落、焊缝开裂问题。
