可倾斜角度调节式台虎钳结构设计

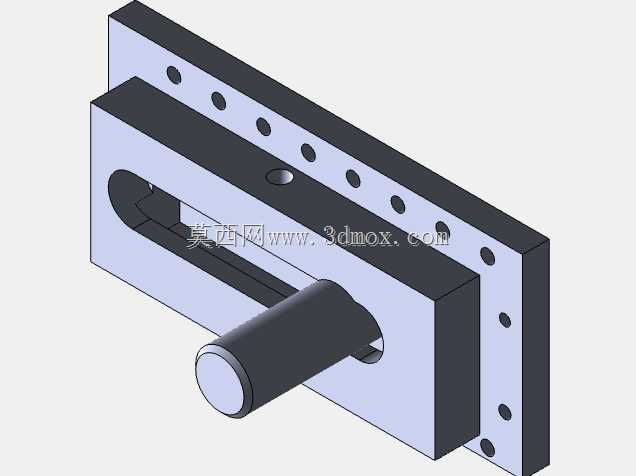

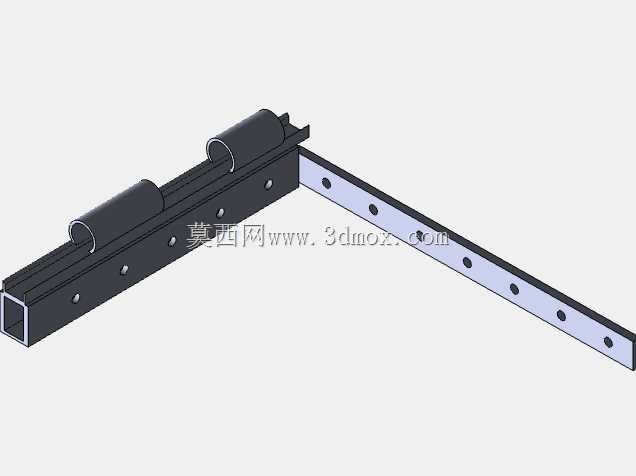

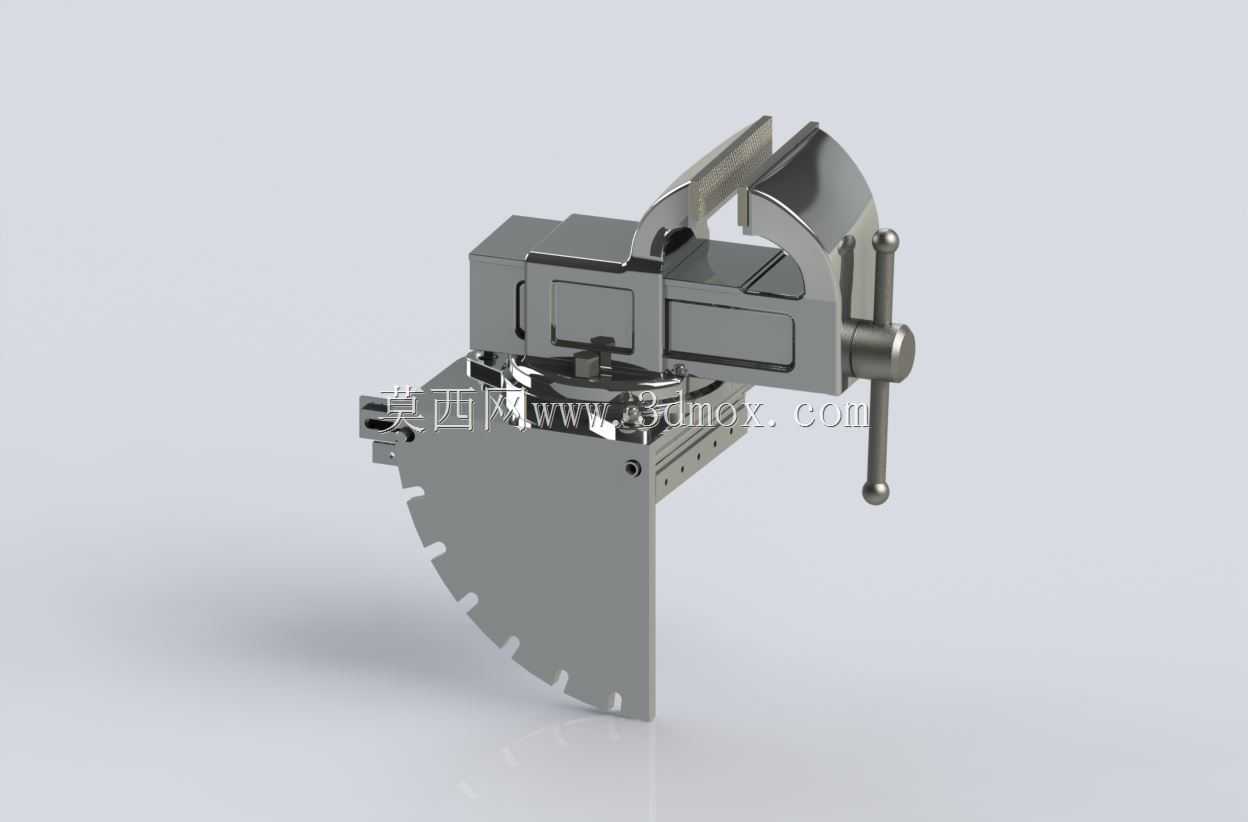

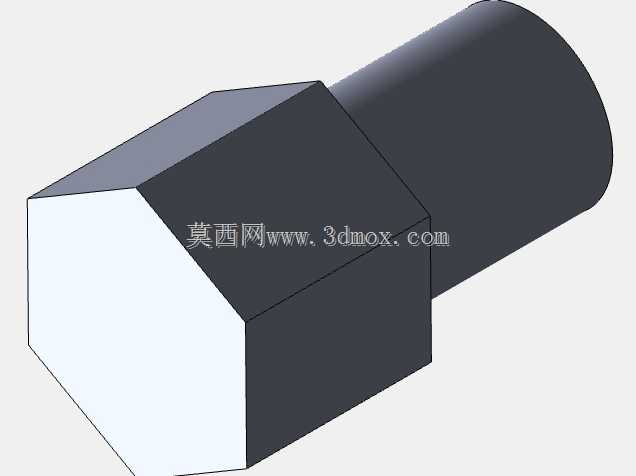

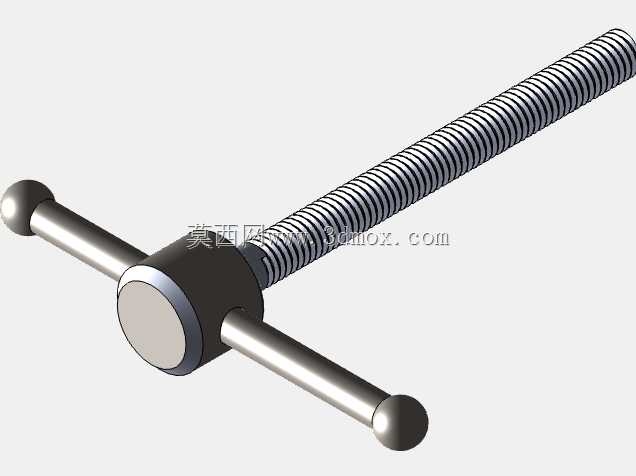

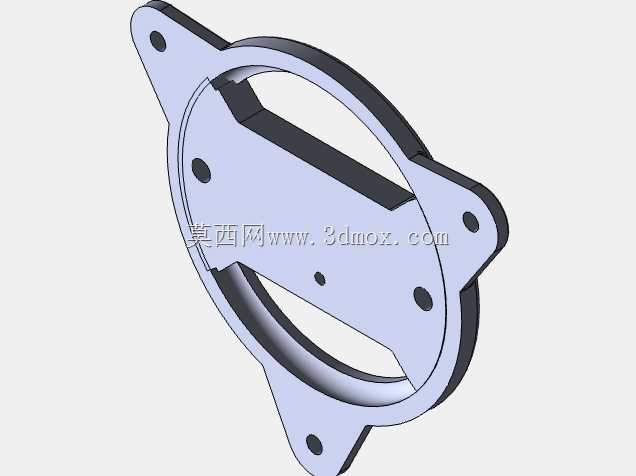

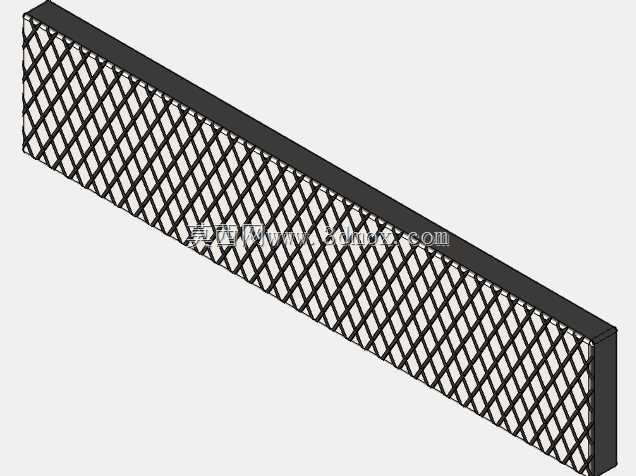

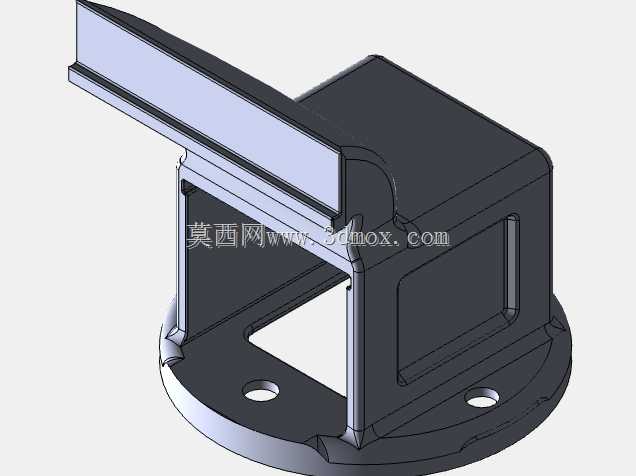

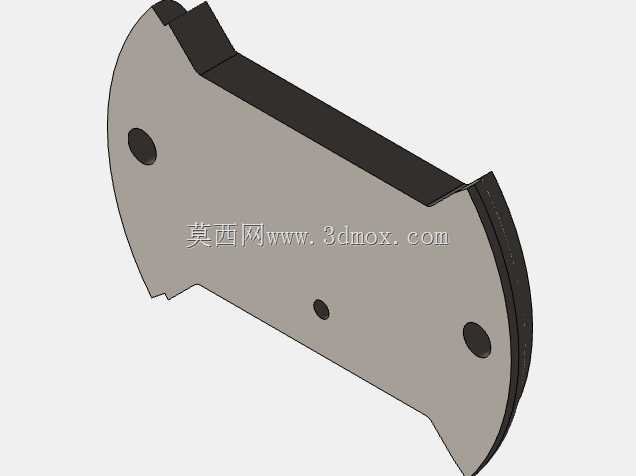

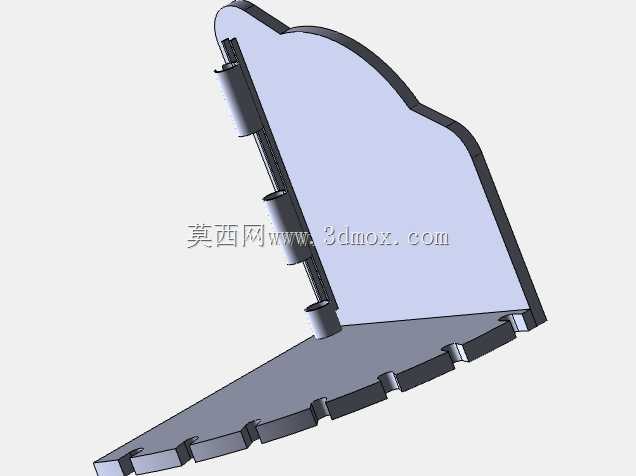

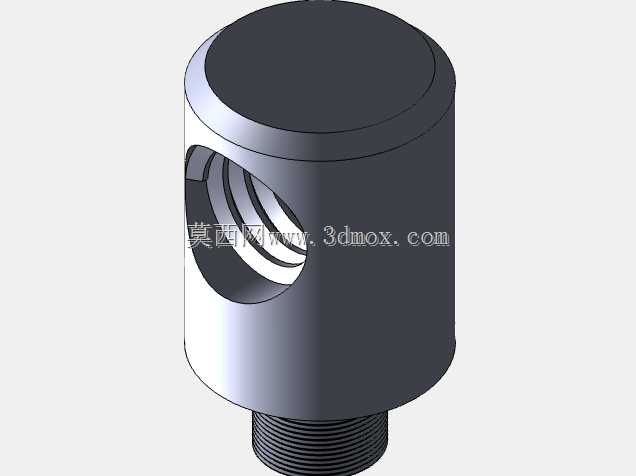

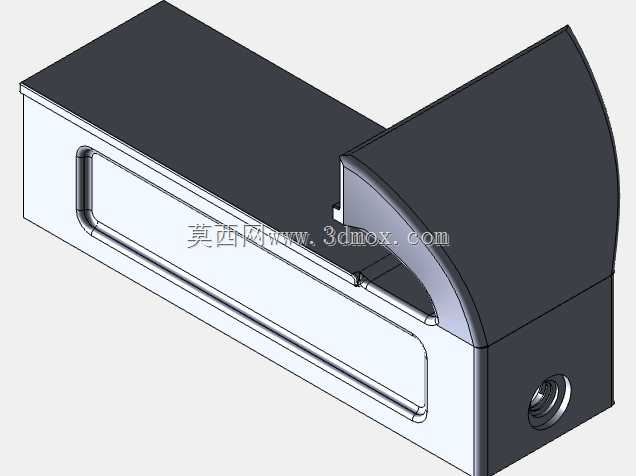

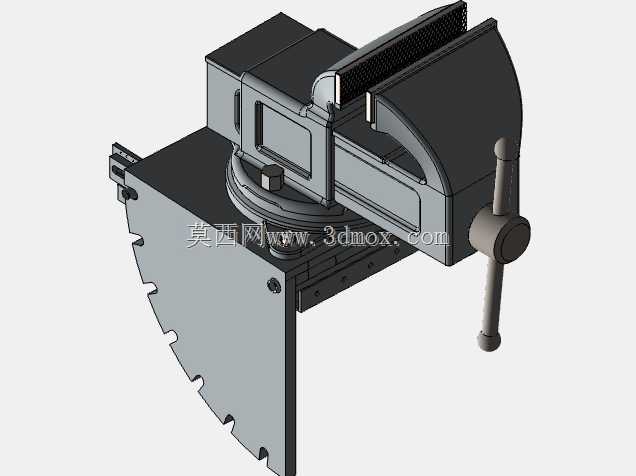

　　从结构组成来看，整套装置分为钳身主体、角度调节基座、锁紧操作机构三个核心部分，钳身部分保留了传统台虎钳的丝杠进给结构，活动钳口与固定钳口的夹持面做了防滑齿纹设计，夹持大尺寸毛坯件时能提供足够的静摩擦力，避免工件在锉削、敲击作业中出现滑移；钳身底部与扇形调节基座做了铰接连接，扇形基座的弧形边缘加工有均匀分布的定位齿槽，配合侧面的锁紧销结构，可以实现0到90度区间内多档位的角度锁定，每一档的角度间隔经过实际作业场景验证，覆盖了钳工日常修磨刀具、斜孔加工、异形件焊接定位最常用的倾斜角度，不需要额外做角度测量就能快速锁定常用工位。在常规钳工台、小型机加工工位的日常作业里，普通固定式台虎钳只能完成水平方向的工件夹持，遇到需要倾斜角度进行钻孔、打磨、修配、焊接定位的工况时，往往需要额外加装角度垫铁、反复调整工件装夹位置，不仅辅助工装准备耗时久，多次装夹还会带来定位基准偏移的问题，直接影响加工精度与作业效率。这款可倾斜调节的台虎钳结构，正是针对这类多角度装夹需求做的定向优化设计。在安装边界设计上，扇形基座的底部预留了标准台钳安装孔位，孔距匹配市面上大多数钳工工作台的预留安装槽，不需要对现有工作台做二次改造就能直接替换原有固定式台虎钳；整体安装后突出工作台面的垂直高度经过优化，既保证了足够的夹持行程，也不会因为过高导致作业时手臂悬空疲劳，钳身最大开口尺寸适配常规中小型工件的夹持需求，从细小的销钉修配到小型钣金件、机加工毛坯的固定都能覆盖。

　　设计过程中重点考虑了角度锁紧后的刚性问题，扇形齿槽的啮合深度做了强化处理，锁紧销采用锥面配合结构，锁紧后钳身不会因为敲击、钻削的径向力出现角度偏转，相比无齿的摩擦式锁紧结构，长期使用也不会出现锁紧力衰减的问题；操作手柄的位置做了人机工程优化，不管是水平夹持状态还是最大倾斜角度状态，丝杠手柄与角度锁紧手柄都不会与工作台边缘、基座结构发生干涉，操作人员站在常规作业位置就能完成角度调整、工件夹紧的全部操作，不需要探身或者调整站位。

　　在实际应用场景中，这类可倾斜虎钳除了常规钳工工位使用，也可以配套小型台钻、砂轮机使用，加工斜向油孔、斜面倒角的时候，不需要制作专用角度工装，直接调整钳身倾斜角度就能完成定位，对于多品种小批量的机修车间、工具制作工位来说，能大幅减少辅助工装的制作量，缩短单件作业的准备时间。钳身的活动钳口部分保留了可更换设计，长期使用齿面磨损后可以单独更换钳口板，不需要整体更换钳身，降低长期使用的维护成本；基座的扇形结构做了减重槽设计，在保证结构刚性的前提下控制了整体重量，单人就能完成搬运与安装调整，不会给工作台带来额外的承重负担。

　　在细节设计上，丝杠的外露部分做了防尘结构设计，能减少打磨、锉削产生的金属碎屑进入丝杠螺纹副，延长进给结构的使用寿命；所有操作手柄的末端都做了防滑滚花，手上沾有切削液、金属碎屑的时候也能稳定操作，不会出现打滑的问题。角度调节的档位齿槽做了倒角导向，调整角度时锁紧销能顺畅滑入齿槽，不需要刻意对准就能完成锁定，单手就能完成角度调整操作，另一只手可以扶住工件或者钳身做位置微调，操作流畅度更符合一线作业人员的使用习惯。
