机加工用固定式标准台虎钳结构设计

　　在普通铣床、台式钻床、钳工台这类常规机加工工位上，台虎钳是出现频率最高的基础夹持工装，几乎所有需要人工手持完成的小零件锯削、锉修、钻孔、攻丝、去毛刺工序，都要依靠它来完成工件的固定，避免加工过程中工件移位造成尺寸超差或者安全隐患。这款固定式标准虎钳的结构完全围绕机加工场景的实际需求设计，整体采用铸铁基座搭配丝杠传动的经典结构，没有多余的花哨设计，所有结构细节都服务于夹持稳定性和操作便捷性两个核心目标。

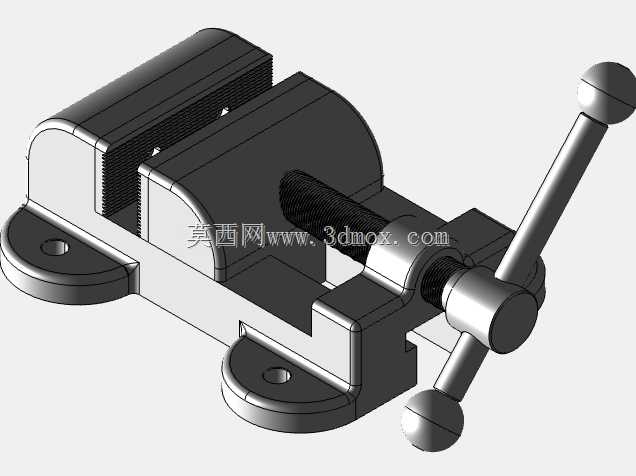

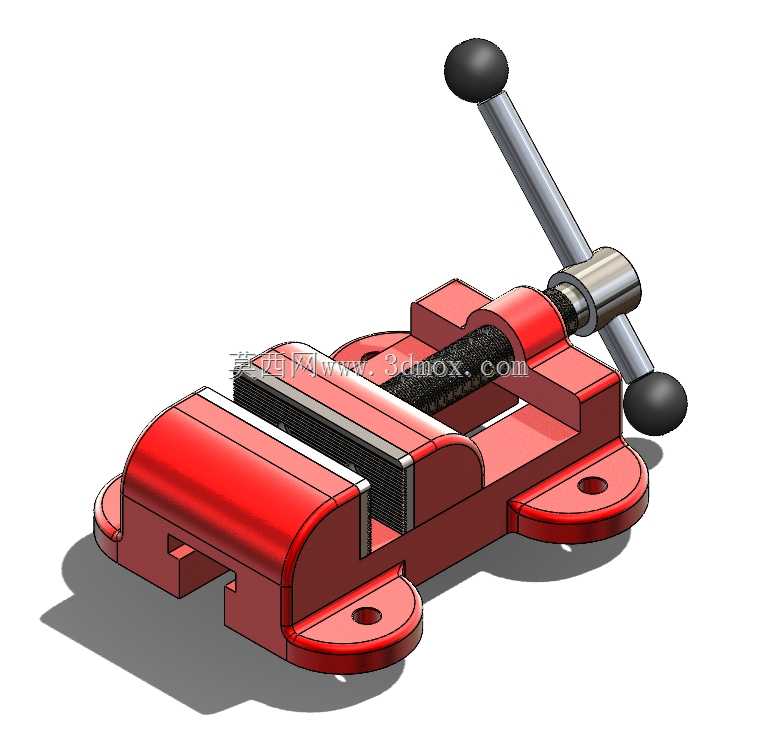

　　从安装边界来看，虎钳底部设置了两个带安装孔的固定耳，两个安装孔的中心距匹配常规钳工台、机床工作台的T型槽间距，安装时可以直接通过T型螺栓将虎钳锁紧在工作台面上，固定耳的厚度经过强化处理，即使在承受较大的敲击力或者夹持扭矩时，也不会出现基座变形或者固定位断裂的问题，基座底部的贴合面做了铣平处理，安装后不会出现翘曲，保证钳身整体与工作台面保持垂直，避免装夹工件时出现角度偏差。夹持结构部分，活动钳身与固定钳身的配合面采用燕尾槽导向结构，这种导向结构的配合间隙可以通过侧面的调节镶条进行调整，长期使用出现磨损后，只需要微调镶条的压紧螺丝就能消除间隙，避免活动钳身在夹持时出现抬头或者侧偏的问题，保证钳口的平行度始终满足加工要求。

　　钳口部分采用可更换的齿面钳口板，齿面的角度和深度经过优化，既能够提供足够的摩擦力防止工件打滑，又不会在软质金属或者精加工工件表面留下过深的夹痕，当钳口齿磨损或者出现崩缺时，只需要拆下两个固定螺丝就能更换钳口板，不需要整体更换钳身，大幅降低了长期使用的维护成本。传动部分采用梯形丝杠传动，梯形螺纹的自锁性能好，夹持工件后不会因为加工过程中的振动导致丝杠松动退扣，能够持续保持稳定的夹持力，丝杠的端部配备了带双球头的操作手柄，手柄长度经过力矩匹配，操作人员只需要施加正常的手部力量就能获得足够的夹持力，不需要额外加力套管，避免夹持力过大导致工件变形或者丝杠过载变形，手柄两端的球头做了圆滑处理，操作时不会硌手，快速开合时也不会勾挂工作服或者其他工具。

　　从实际使用的场景来看，这款虎钳的开口范围覆盖了绝大多数小型机加工零件的夹持需求，既可以夹持方形、矩形的规则零件，也可以配合V型块附件加持轴类、套类零件，完成径向钻孔或者端面修配的工序，钳身的整体高度经过优化，操作人员站在钳工台前操作时，手臂可以自然搭在台面上，长时间进行锉修、装配作业也不容易产生疲劳。在建模过程中，所有配合面的公差都按照实际机加工的装配要求进行了预留，燕尾槽的配合间隙、丝杠与螺母的配合间隙、钳口板的安装定位尺寸都完全符合实际生产的加工精度要求，活动钳身的全行程移动没有卡滞点，丝杠转动顺滑无阻滞，各个部件的壁厚都经过强度校核，在承受最大夹持力时，钳身的变形量控制在机加工允许的公差范围内，不会因为夹持变形影响工件的加工精度。不同于一些轻型的家用台虎钳，这款标准虎钳的所有受力部件都没有做减薄处理，固定钳身与基座为一体式铸铁结构，整体刚性充足，即使在进行轻度的敲击校形作业时，也不会出现钳身断裂或者固定松动的问题，完全能够满足车间日常生产的高频使用需求。
