连续式木炭生产加工成套设备结构

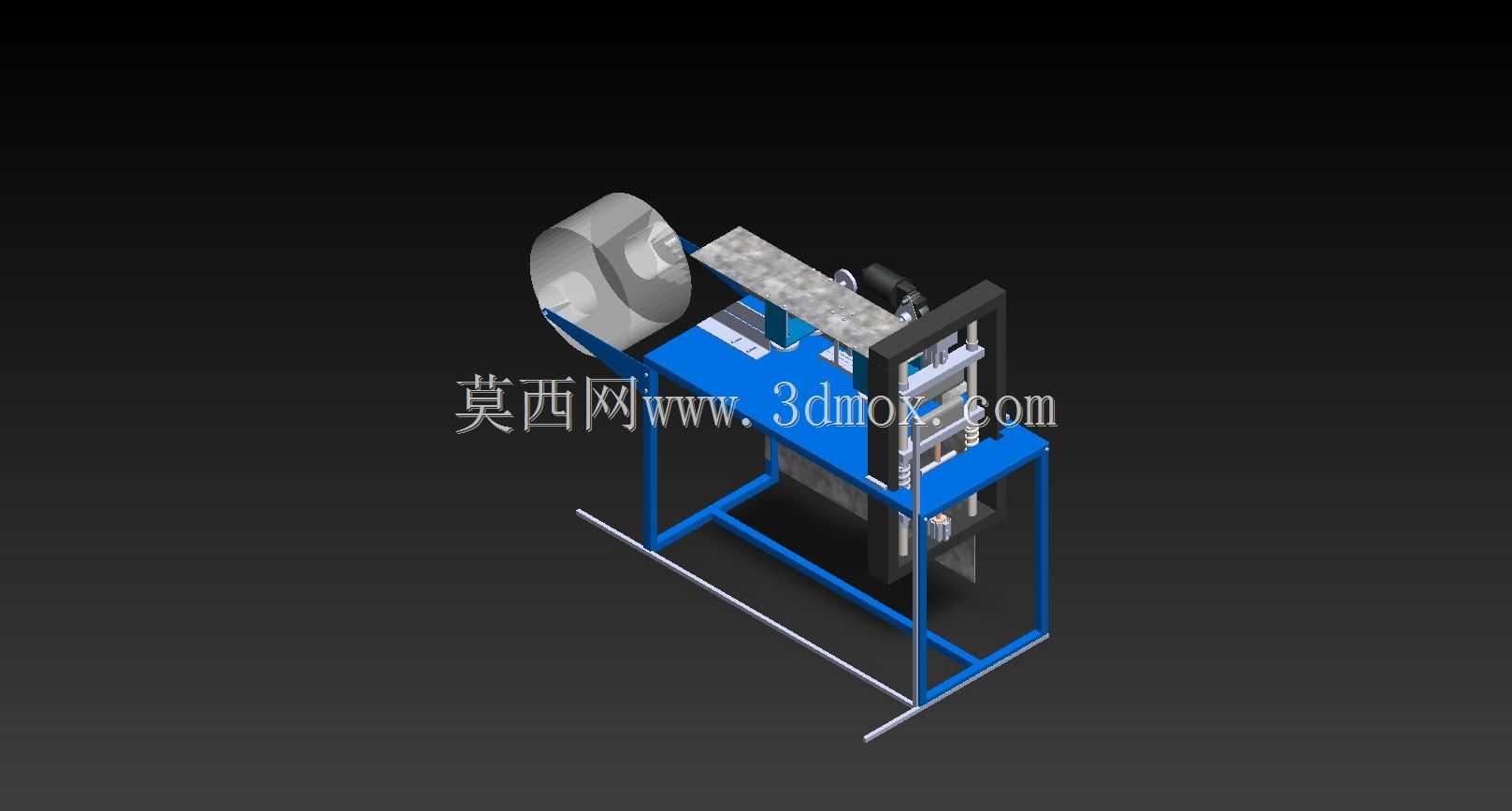

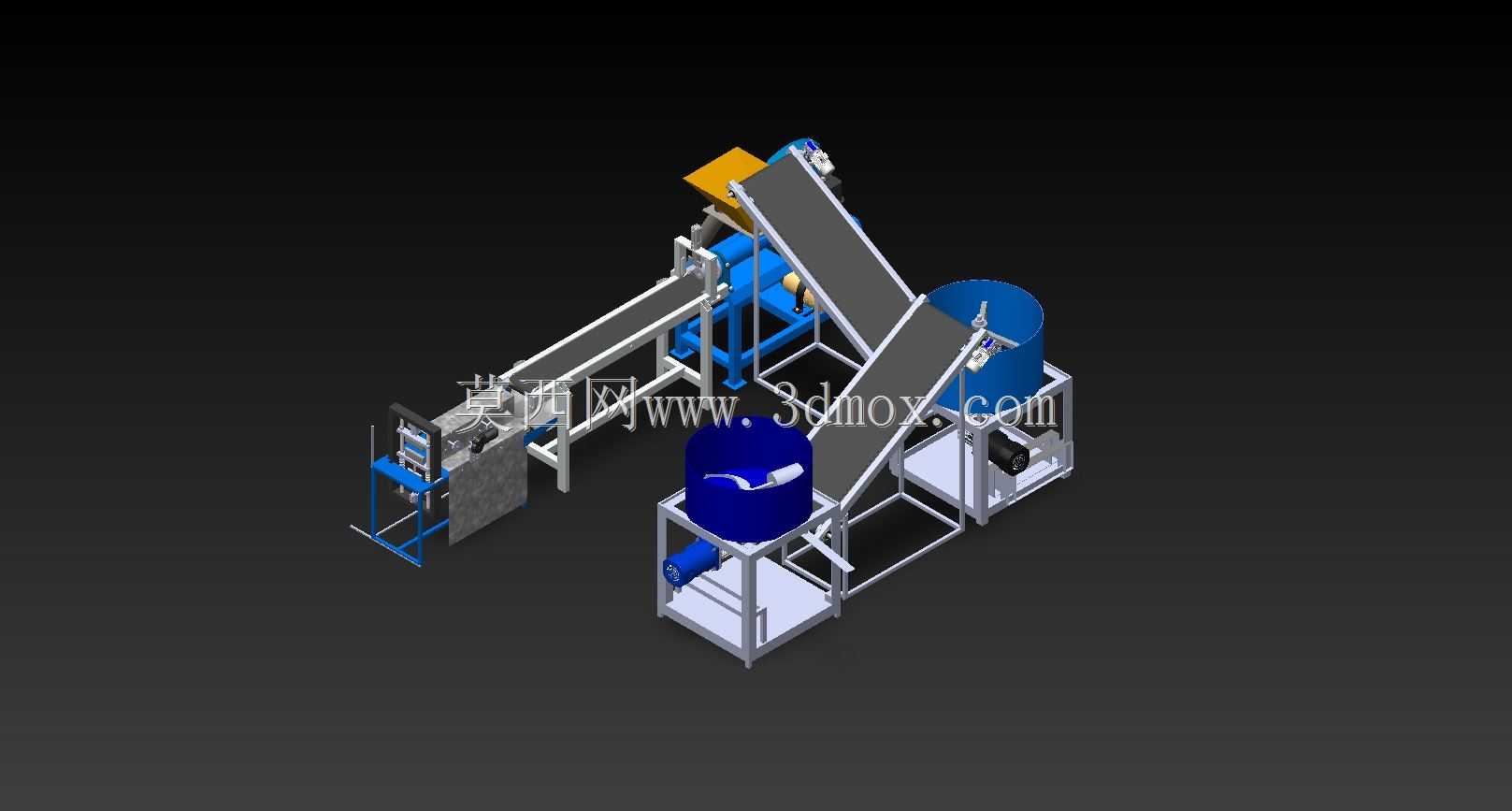

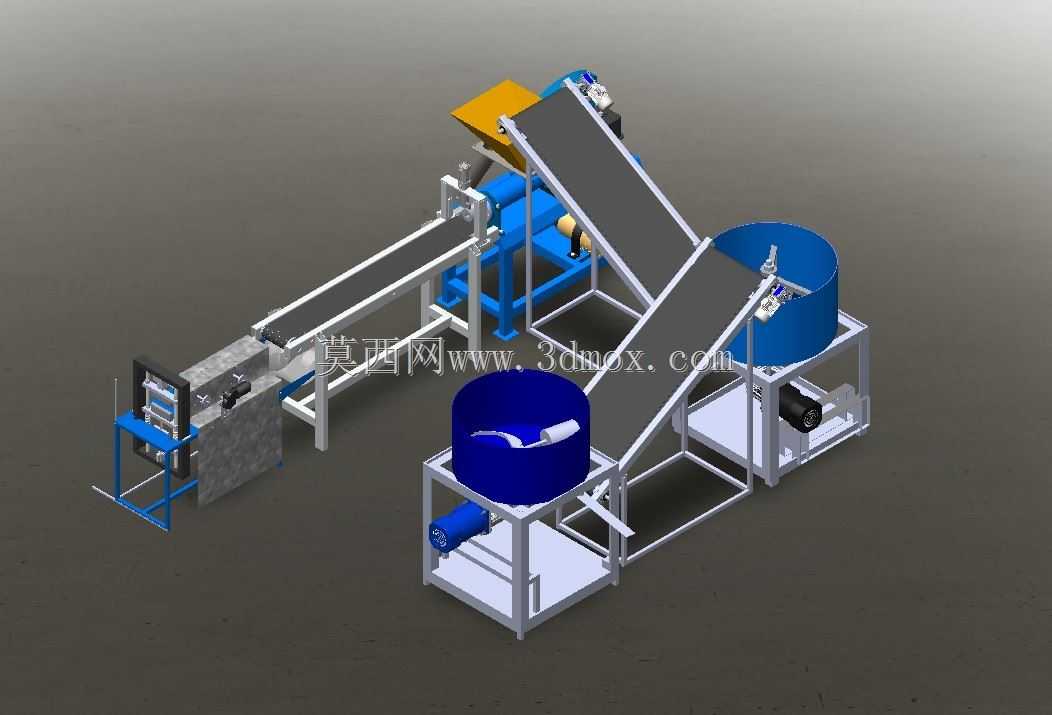

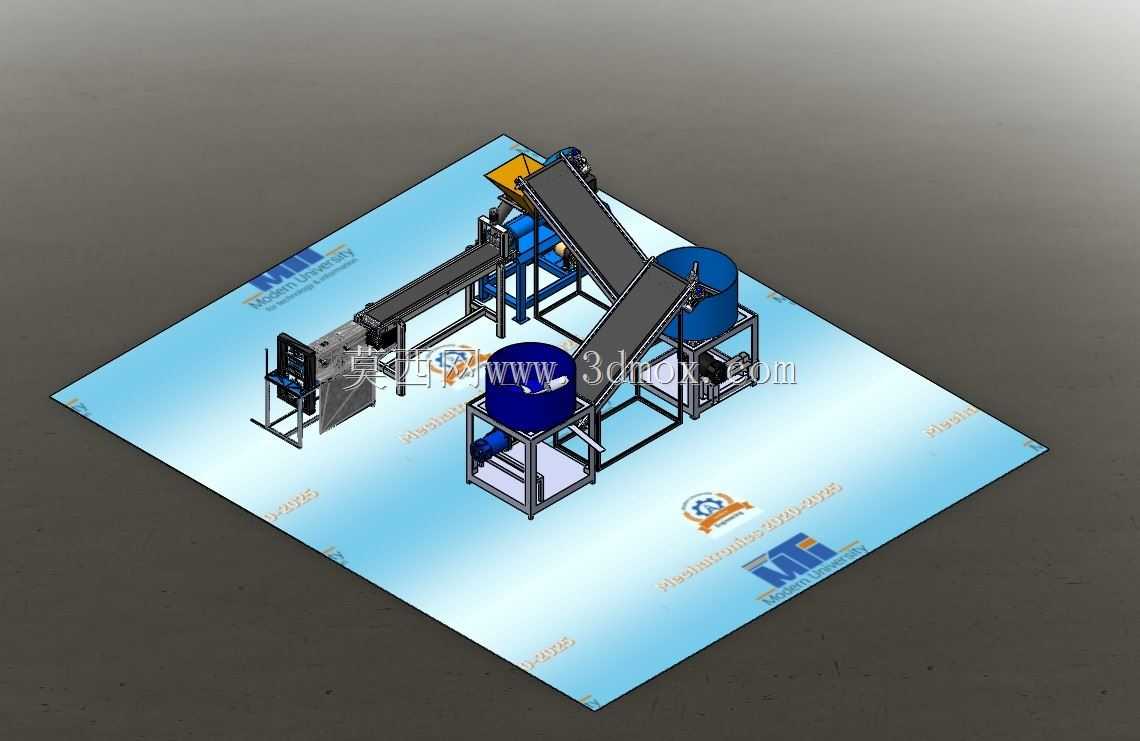

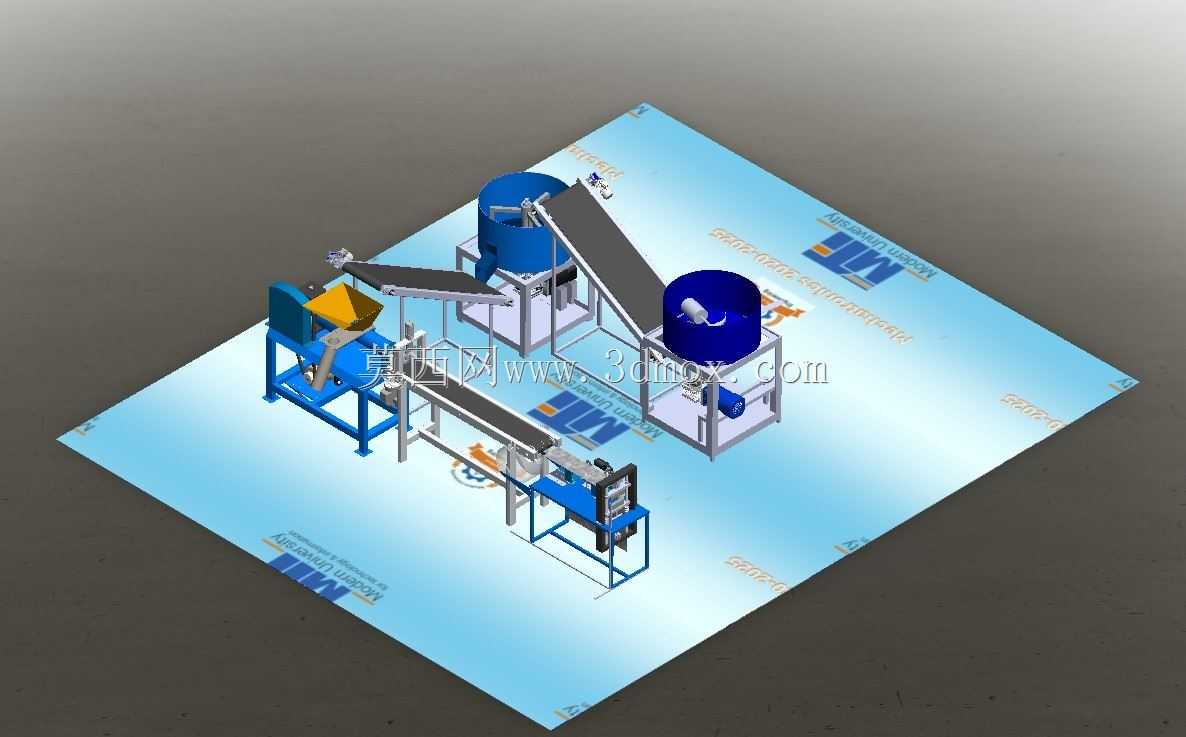

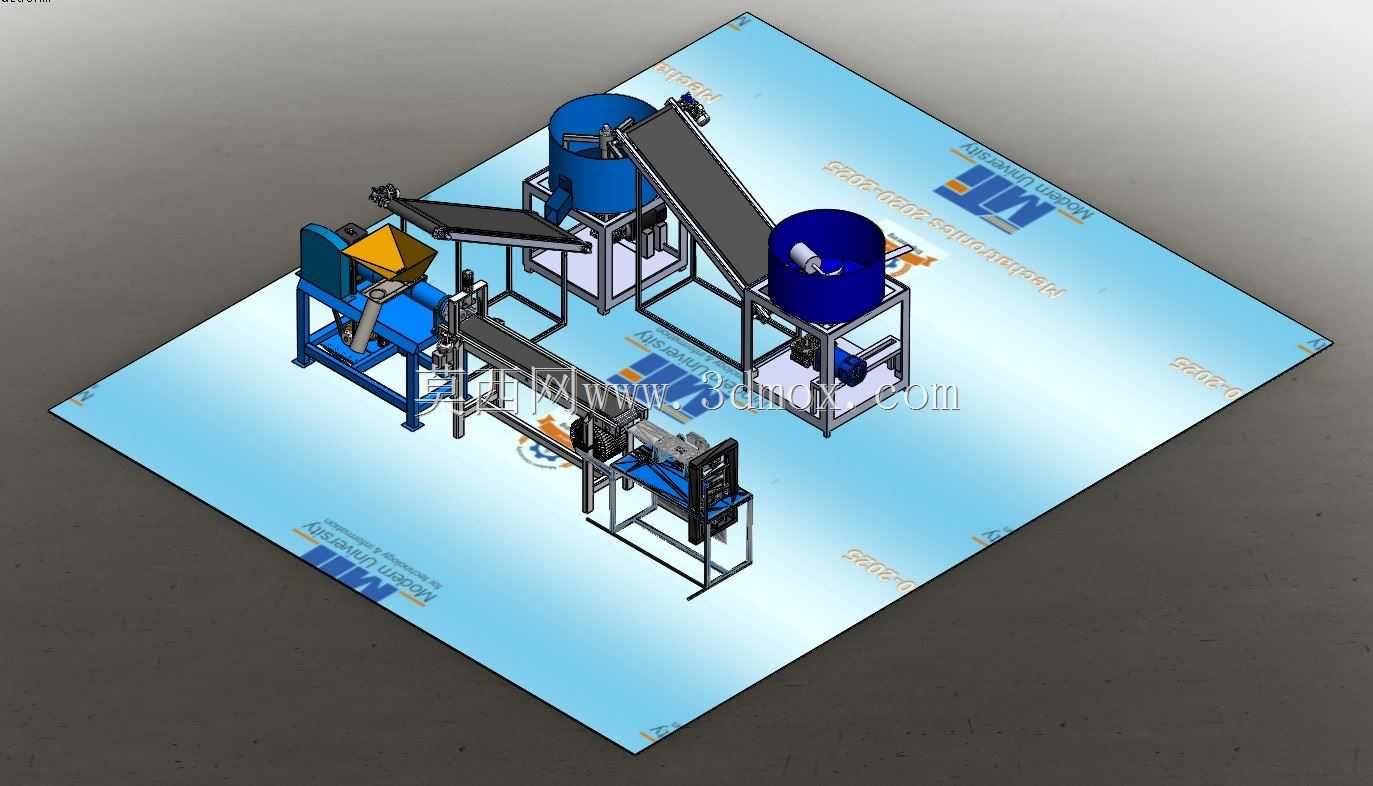

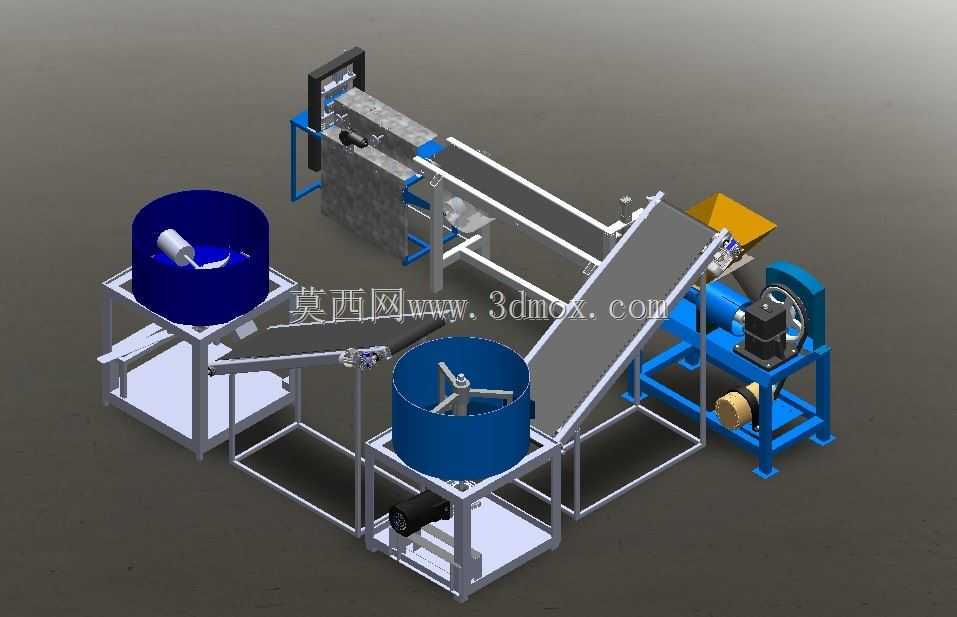

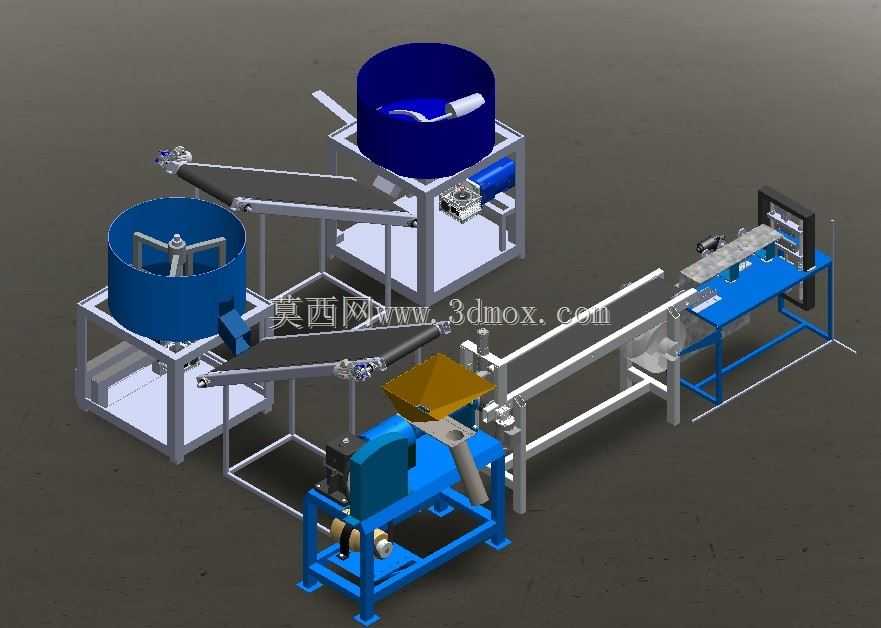

　　这套木炭生产成套设备，主要面向生物质资源化利用领域的规模化制炭场景，适配农林废弃物回收加工、机制炭规模化生产、生物质能源制备等工况，可将木屑、竹屑、果壳、秸秆碎料等原料经多工序连续处理，最终产出成型机制木炭，替代传统土窑制炭的间歇式作业模式，大幅降低人工转运成本与生产过程中的能耗损耗。整套产线采用模块化机架布局，所有功能单元通过方管焊接机架整合为连续作业链路，安装时仅需按照输送链路的对接顺序完成地脚固定，即可实现全流程联动运行，无需额外搭建复杂的中间转运平台。

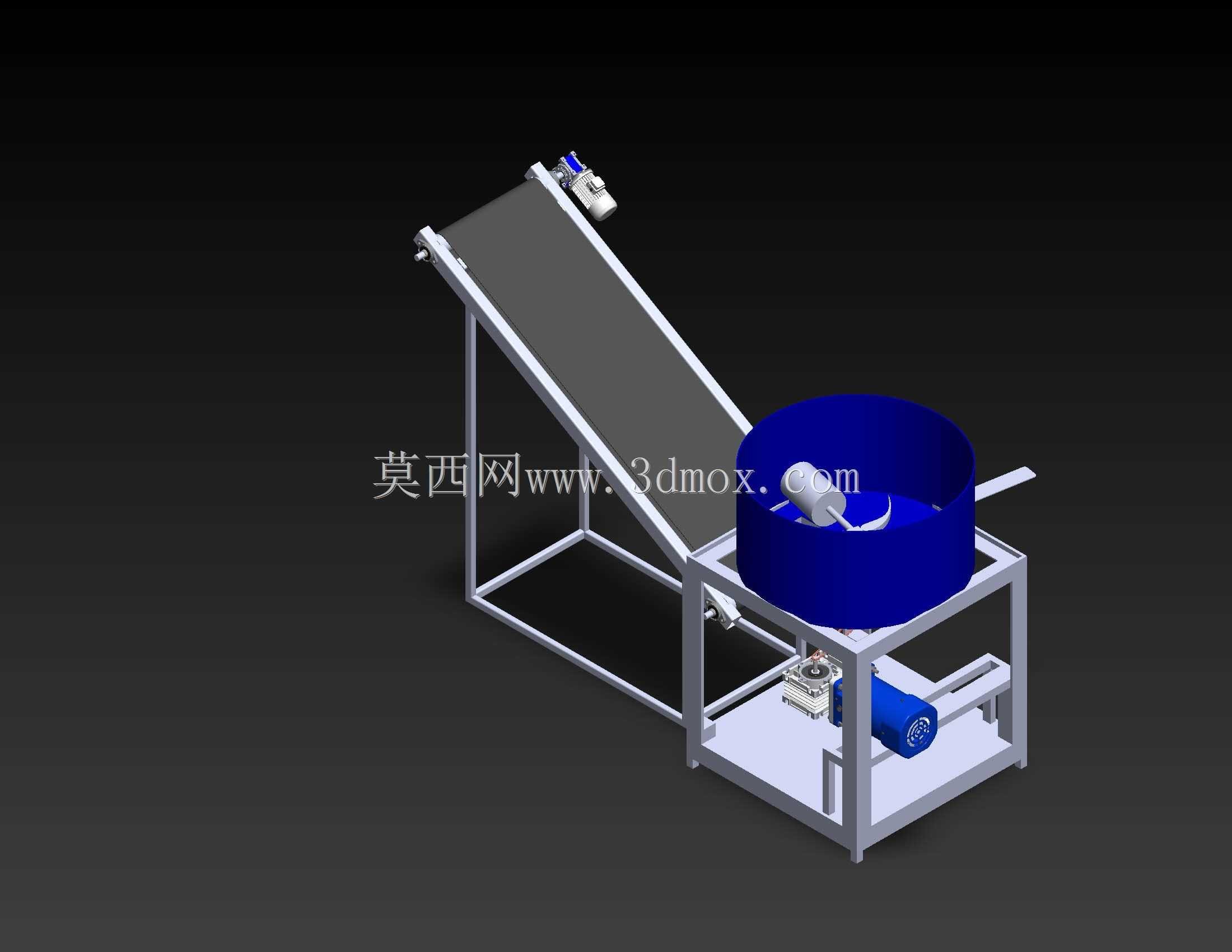

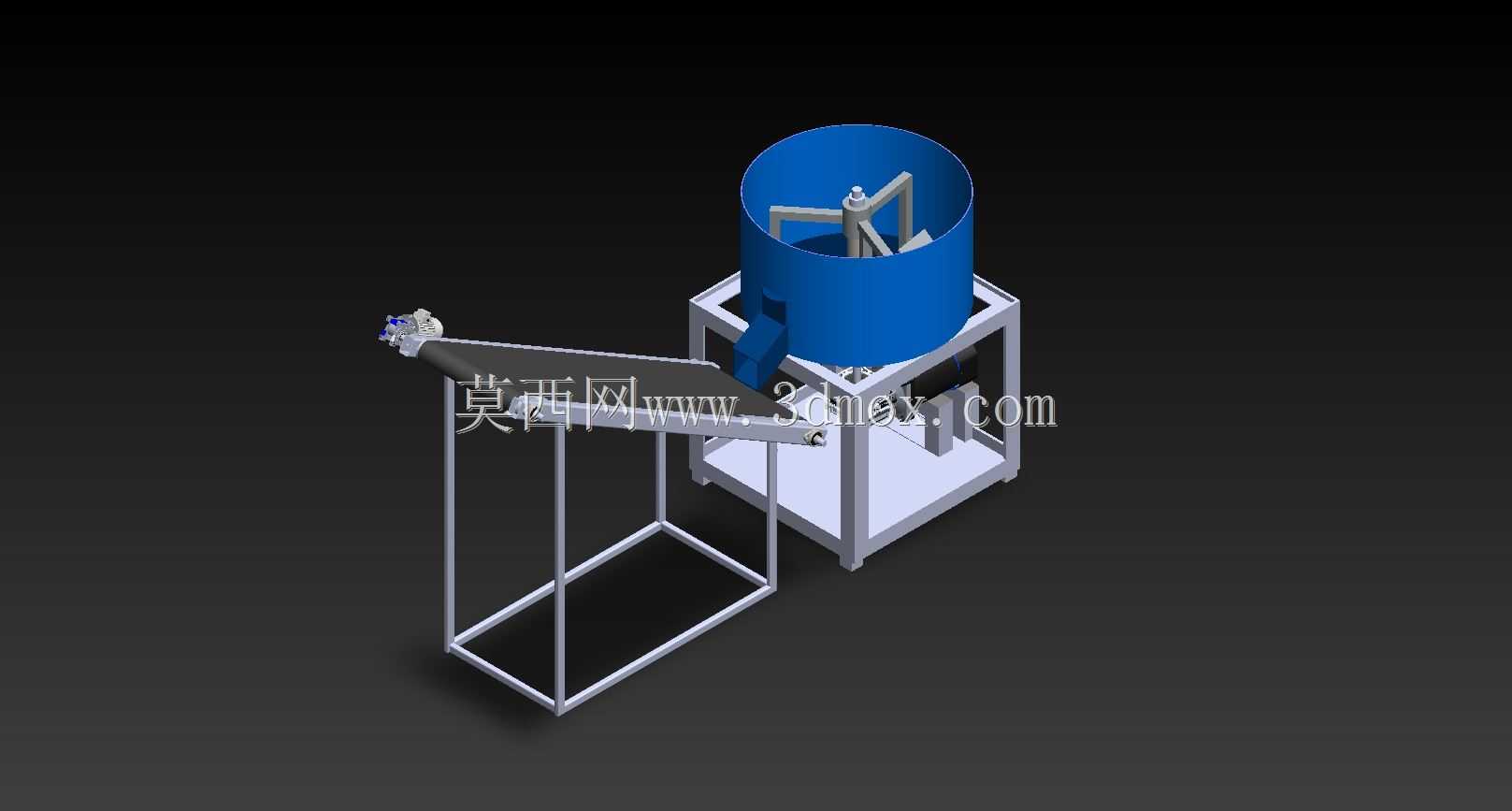

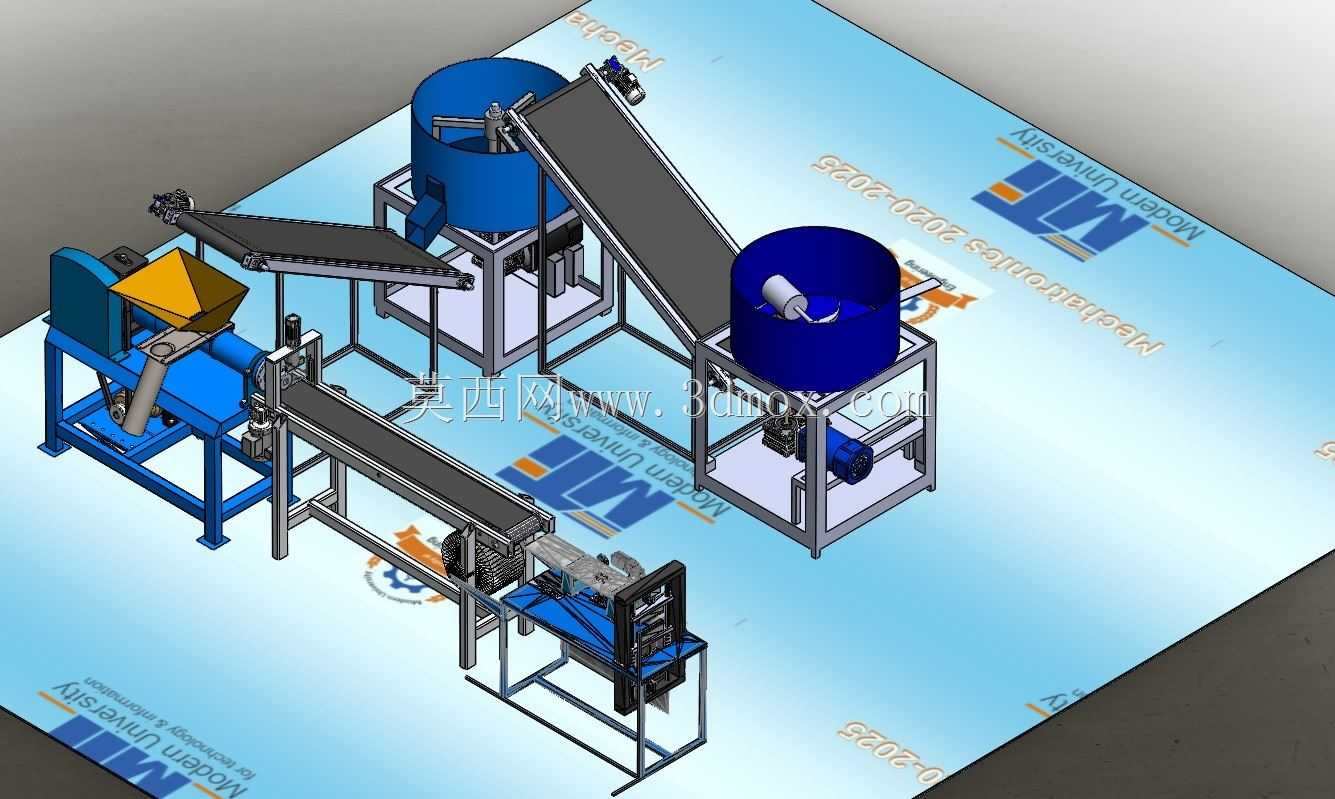

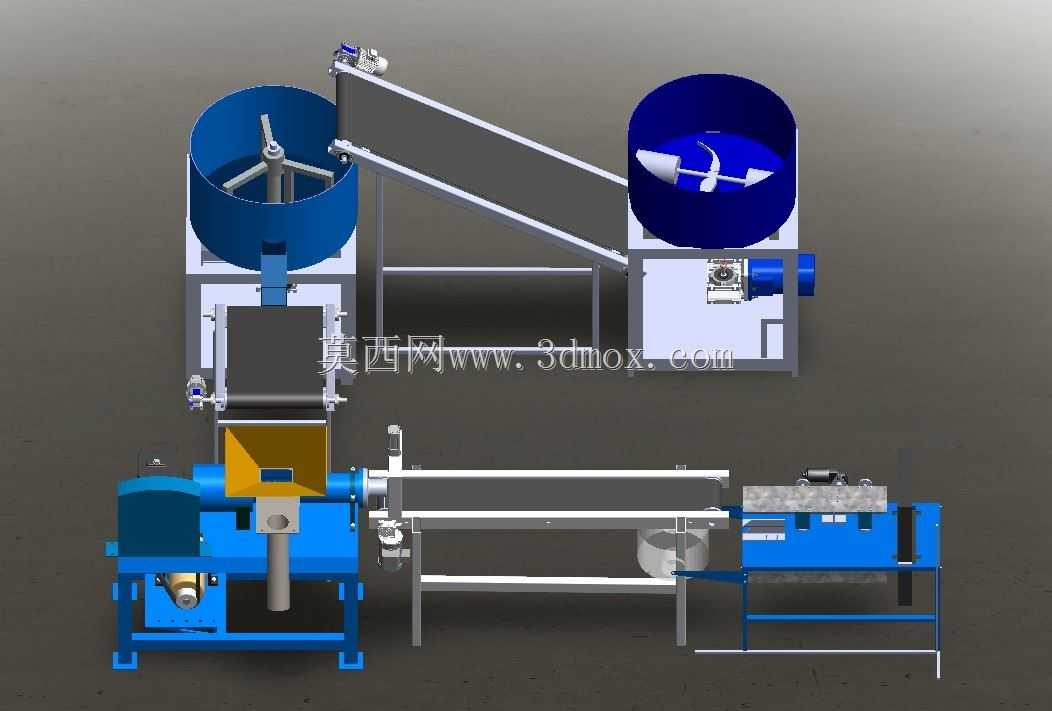

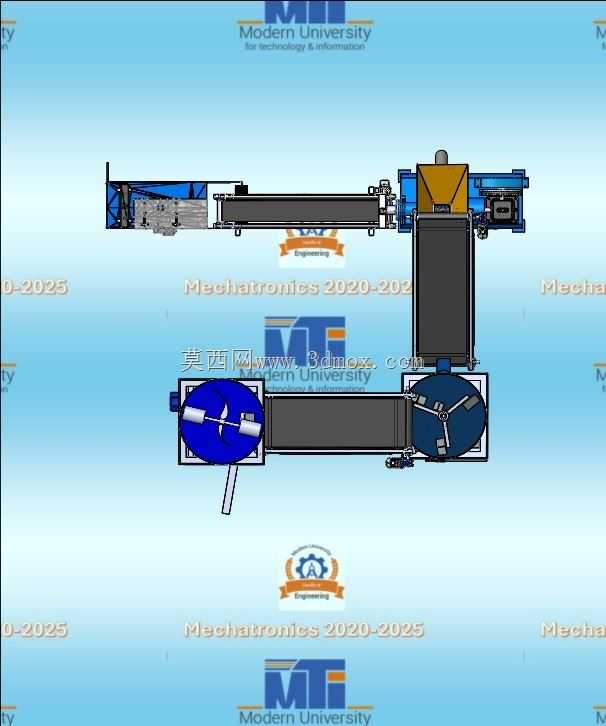

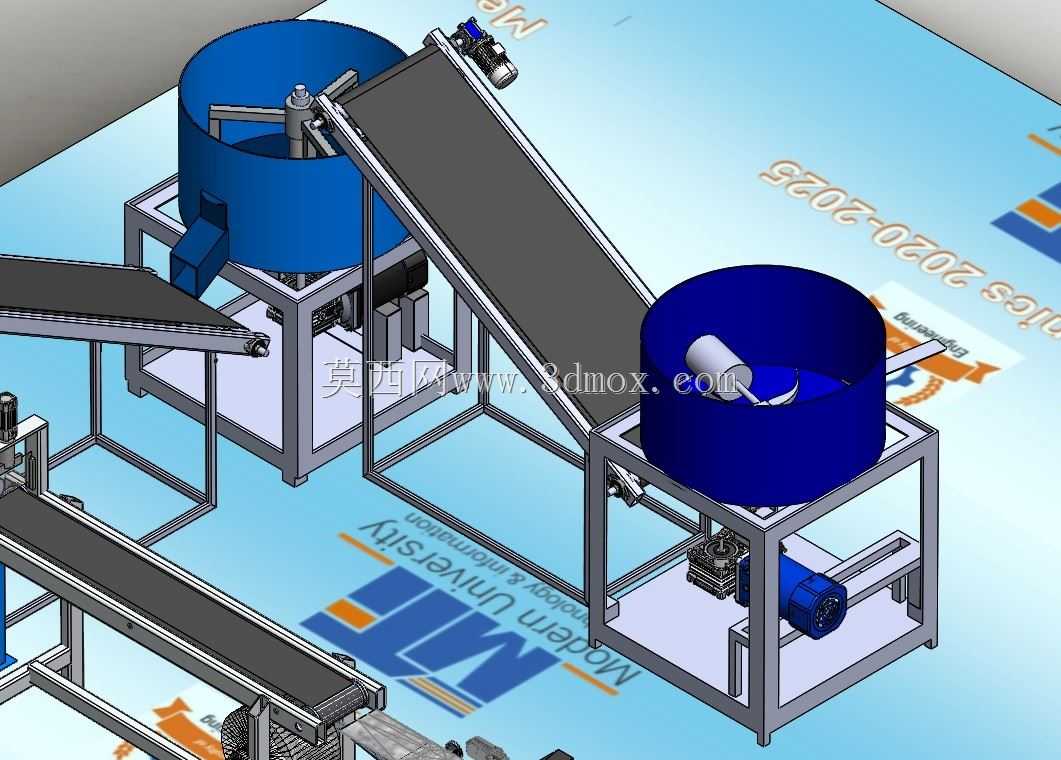

　　从结构排布来看，产线最前端设置原料预处理搅拌单元，采用立式圆桶搅拌结构，桶内设置三爪式搅拌桨叶，可将输送来的粉碎原料与粘结助剂充分混合均匀，搅拌桶底部设置定量出料口，通过倾斜布置的螺旋送料槽将混合后的原料匀速输送至下一级处理单元，搅拌单元的机架预留了驱动电机的安装位，电机与搅拌主轴通过带轮传动连接，日常维护时仅需拆卸带轮护罩即可调整传动带张紧度，无需拆解整个搅拌桶结构。搅拌单元输出的原料经第一级皮带输送机送入二次混料搅拌桶，该搅拌桶的结构与前端预处理桶略有差异，桨叶采用斜向布置，可在搅拌过程中对原料进行轻度挤压，排出原料间隙中裹挟的空气，让原料质地更均匀致密，为后续成型工序提供合格的坯料。

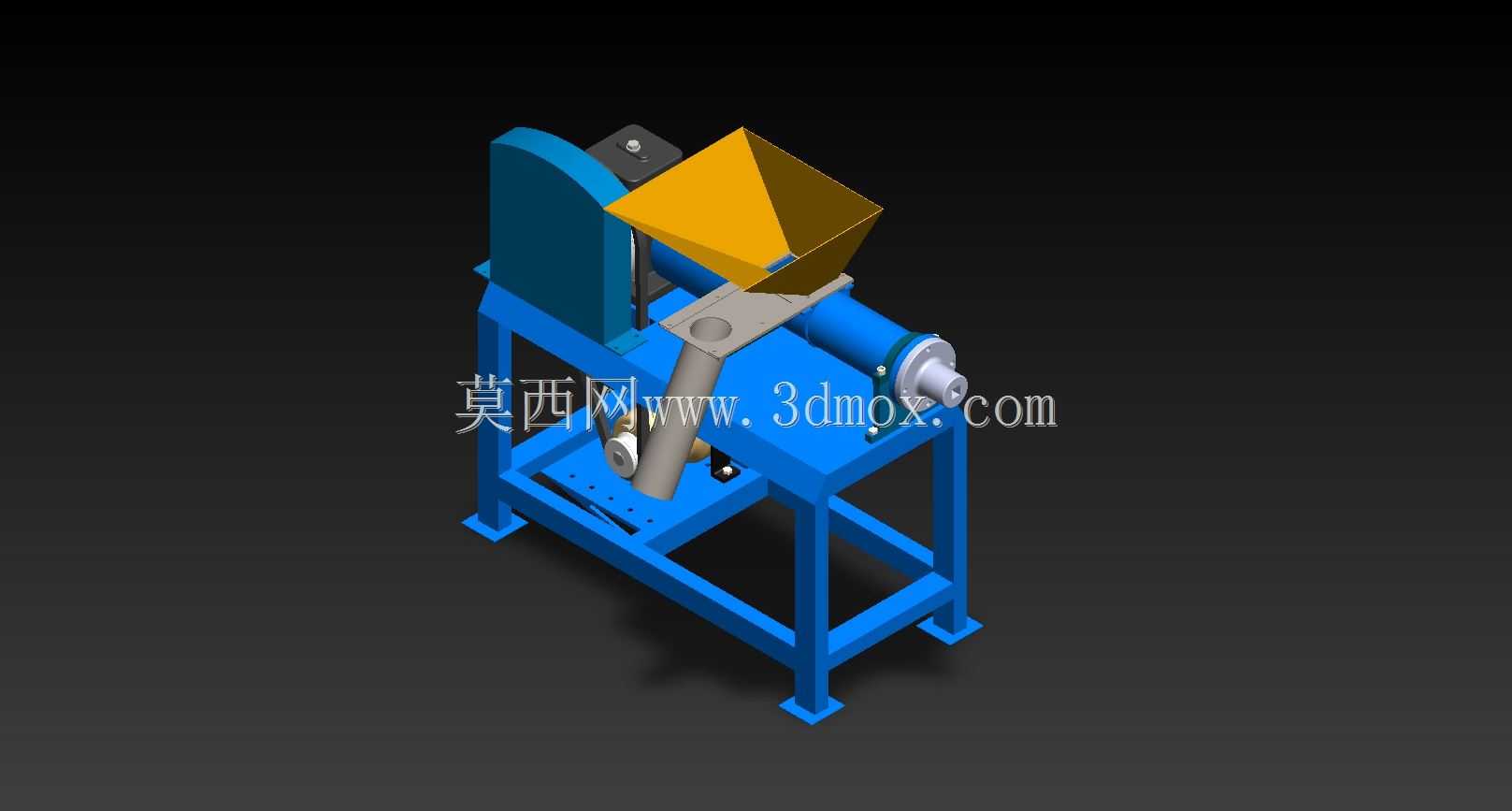

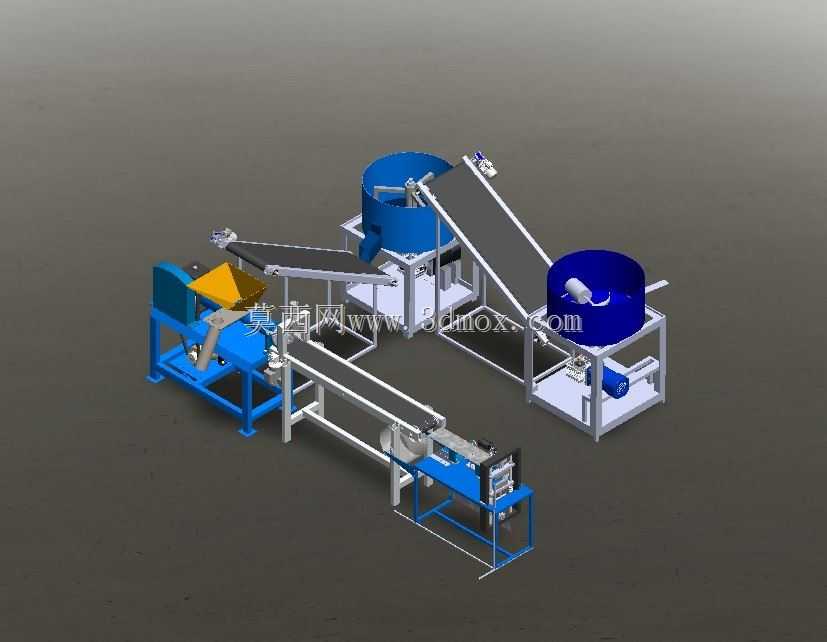

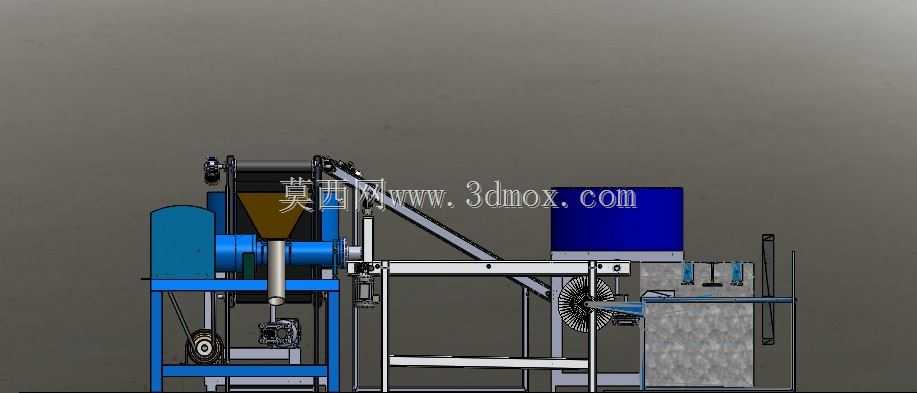

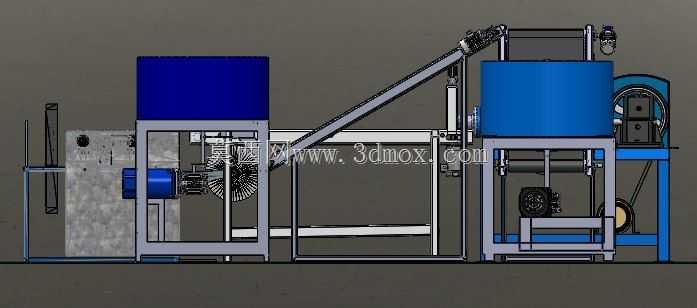

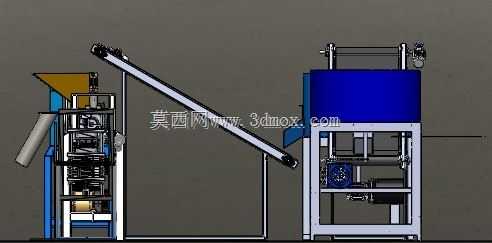

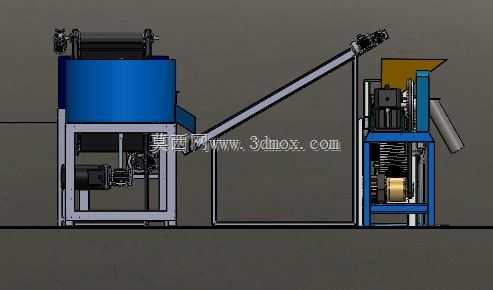

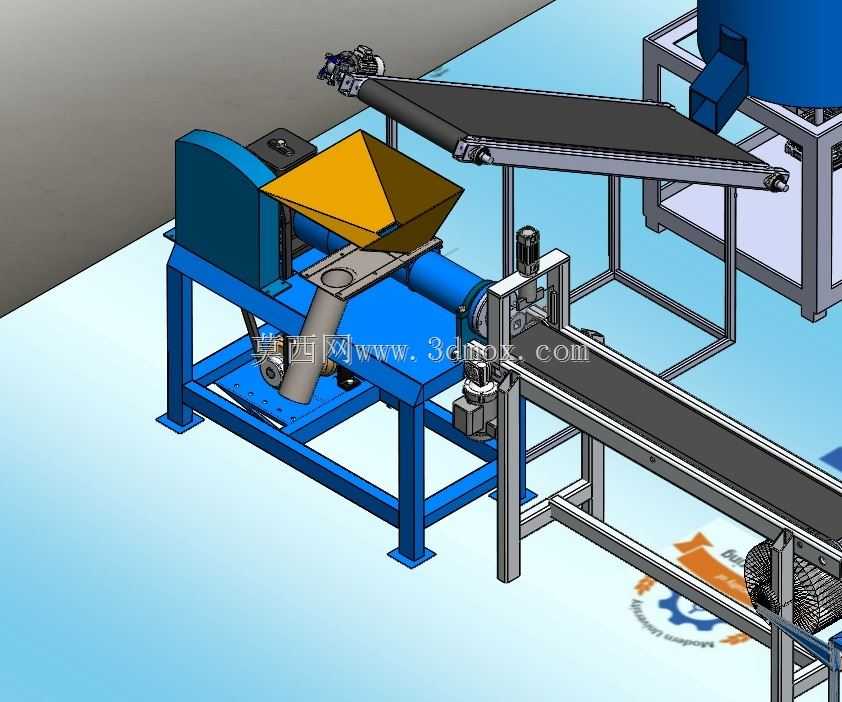

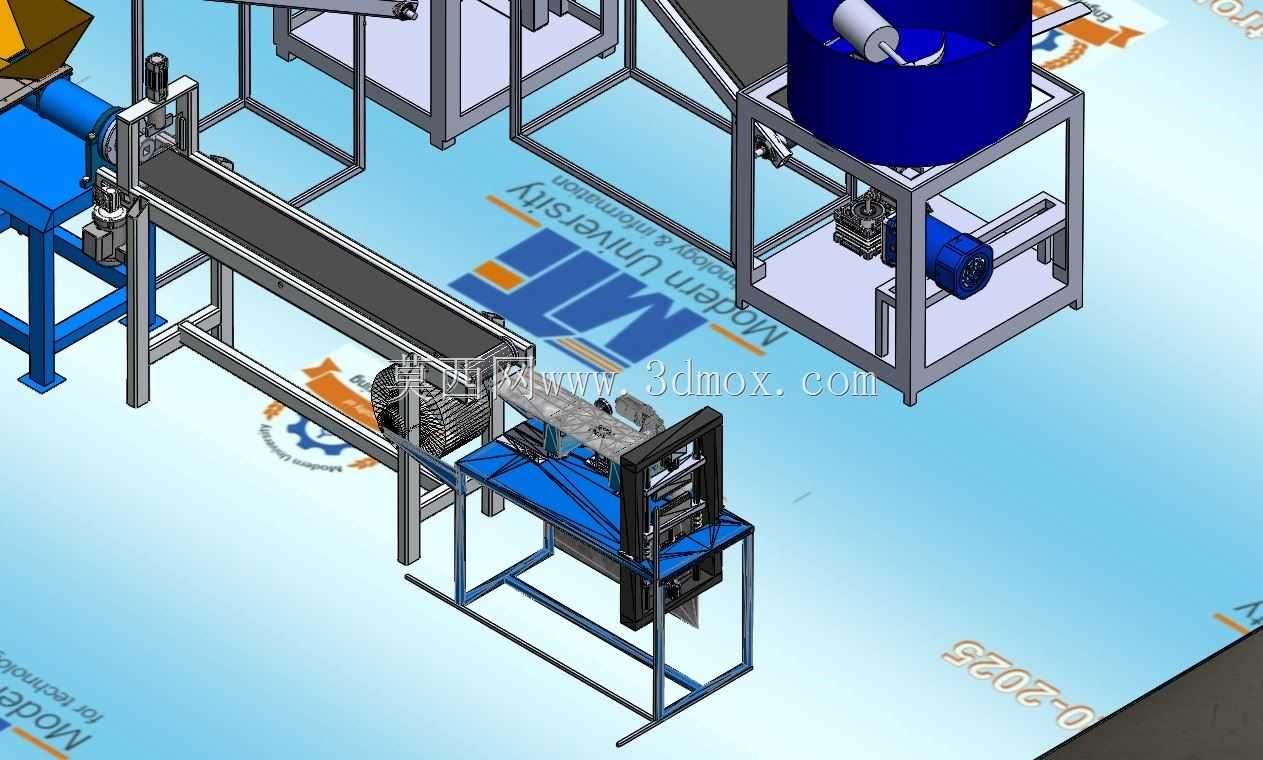

　　二次混料后的原料通过大倾角皮带输送机送入末端的成型制棒单元，该单元设置螺旋挤压成型机构，前端配套进料斗与加热模块，可将混配好的原料挤压为高密度棒状坯料，成型机构的驱动端采用皮带轮减速传动，配套独立的电机安装座，可根据成型压力需求调整电机功率参数，适配不同原料的成型压力要求。整套产线的输送单元均采用带挡边的平皮带结构，两侧设置可调式挡料板，可根据输送原料的粒度调整挡料板间距，避免输送过程中出现撒料问题，皮带输送机的张紧机构设置在机架尾部，通过调节螺栓即可调整皮带张紧度，无需拆卸机架侧板。产线的所有功能单元的安装地脚均预留了长条形调节孔，可在现场安装时根据地面平整度微调各单元的对接高度，保证输送链路的水平度，避免出现皮带跑偏、送料卡滞等问题。从安装边界来看，整套产线的整体长度可根据车间场地情况进行适配调整，标准布局下各单元之间的预留检修通道宽度不小于600mm，方便操作人员日常巡检与易损件更换，搅拌桶的顶部预留了加料口与观察孔，可实时观察内部原料混合状态，成型单元的外侧设置了安全护罩，避免操作人员误触高温成型部位与传动部件。

　　在功能设计上，这套产线摒弃了传统制炭工艺中各工序独立作业、人工转运物料的模式，通过输送链路将原料搅拌、混料、输送、成型工序整合为连续作业线，仅需在原料投放端与成品出料端配置操作人员，中间工序无需人工干预，可有效降低人工劳动强度，同时连续式的作业模式可保证原料处理的一致性，避免因人工转运导致的原料含水率波动、混合均匀度差异等问题，提升最终成型炭棒的品质稳定性。结构设计过程中，所有与原料接触的部件均采用耐磨钢板焊接制作，搅拌桨叶与螺旋送料叶片的表面做了耐磨处理，可长期耐受木质原料的摩擦损耗，延长易损件的更换周期，机架部分采用标准方管焊接，焊接后做了去应力处理，避免长期运行过程中出现机架变形导致的传动部件对位偏差问题。各驱动单元的安装位均预留了足够的散热空间，电机与传动部件的护罩采用快拆式结构，日常检修时无需借助专用工具即可拆卸护罩，完成润滑、部件更换等维护操作。产线的电控线路可沿机架内侧的布线槽排布，避免线路外露被原料剐蹭破损，各单元的控制按钮集中设置在产线侧方的控制盒内，可实现单单元点动调试与全链路联动运行两种控制模式，方便设备安装调试阶段的单工序校验，也可满足正常生产时的全流程自动运行需求。
