镂空栅格筒状工业过滤支撑构件

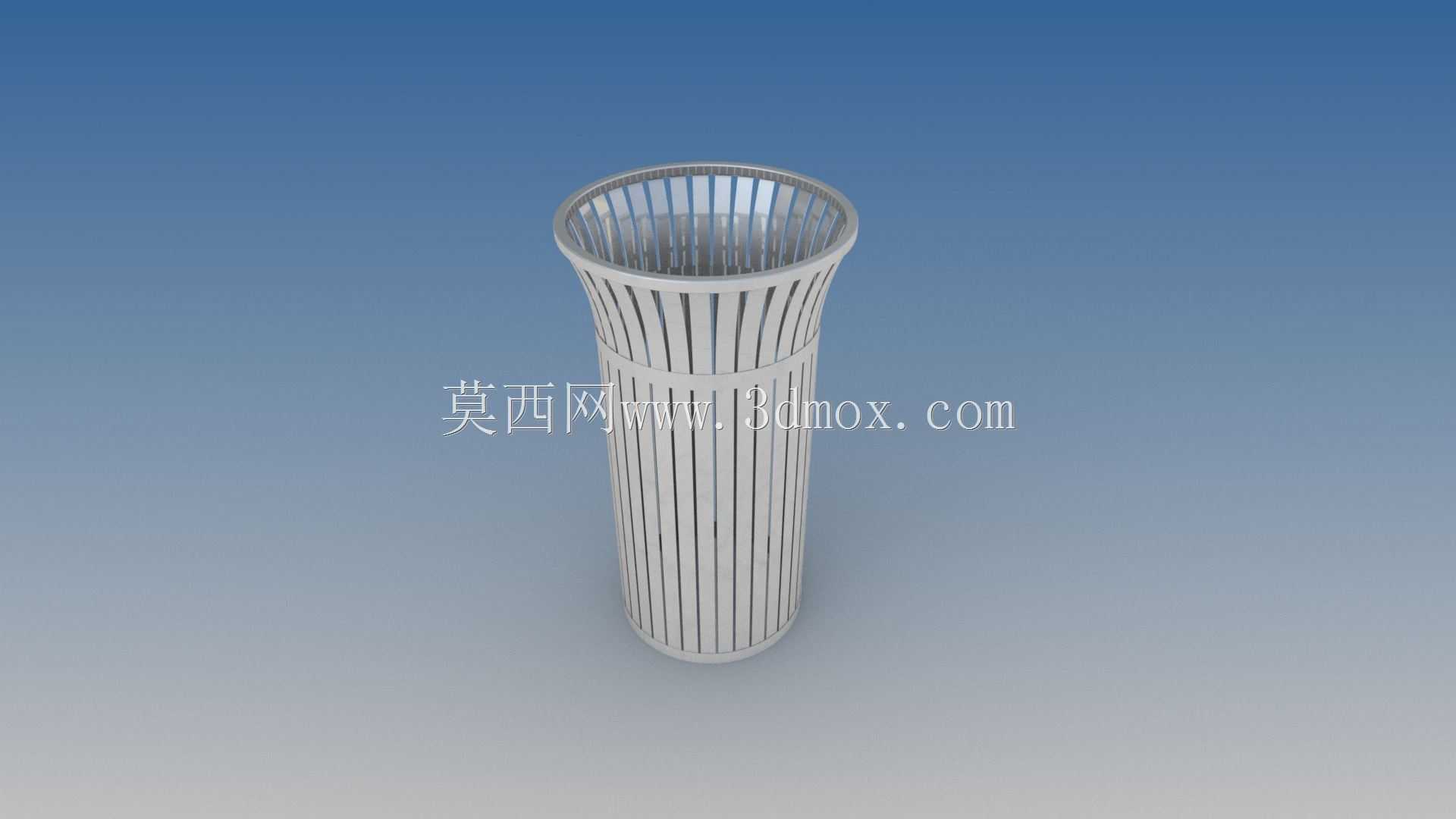

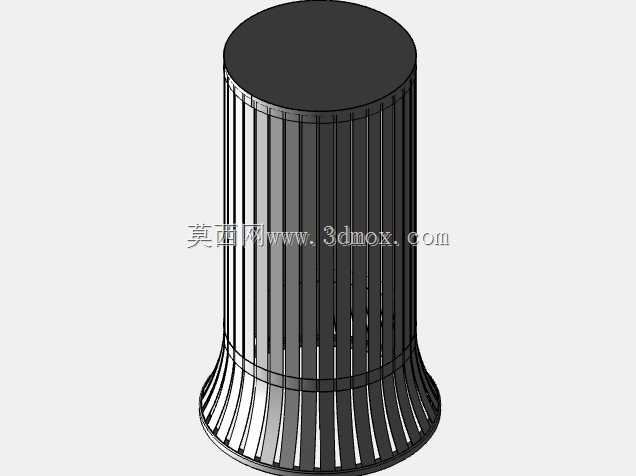

　　这款栅格筒状构件在工业流体处理、物料筛分场景中应用广泛，常作为过滤介质的内支撑骨架使用，外部包覆不同精度的滤网后，可适配水处理、化工物料输送、粉体分级等多类工况的过滤需求，也可单独作为通风散热的防护格栅，嵌入设备风道进出口位置，阻挡大尺寸异物进入设备内部，避免叶轮、精密阀组等核心部件被杂物卡滞损坏。从结构设计来看，构件采用上下等径的直筒主体搭配两端外扩的喇叭口过渡段，直筒段的竖向栅条等距排布，栅条之间预留均匀的通流间隙，既保证流体、气流可以顺畅通过，又能为外层包覆的滤网提供均匀的支撑力，避免滤网在压差作用下出现过度凹陷、破损的问题；两端的外扩翻边结构，一方面可以在安装时快速嵌入设备的对接卡槽，无需额外设计复杂的定位结构，另一方面翻边的圆弧过渡可以减少流体经过构件端部时的紊流现象，降低局部压损，减少能耗。

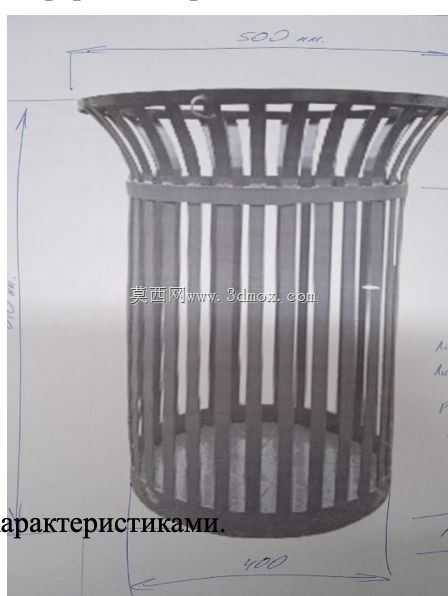

　　设计过程中优先考虑了构件的受力均衡性，竖向栅条的截面采用矩形结构，相比圆形栅条拥有更大的支撑接触面积，单位面积的承压能力提升40%以上，同时栅条与上下端环的连接位置采用圆弧过渡，避免应力集中导致的焊接位置断裂问题，在长期承受流体冲击、物料摩擦的工况下，结构稳定性更强。从安装边界来看，构件直筒段外径适配常规DN400规格的管道内径，两端外扩后的最大外径与管道法兰的密封面内径匹配，安装时直接将构件卡入管道法兰之间，依靠法兰的压紧力即可完成固定，无需额外设置紧固件，拆装更换效率更高；构件整体高度适配常规过滤段的安装空间，栅条间隙宽度根据常规工业过滤的预过滤需求设置，可阻挡直径5mm以上的固体杂物，适配多数工业场景的初级防护需求。

　　在实际使用中，该构件可根据工况需求选择不同的材质制作，普通水循环场景可采用普通碳钢做防腐喷涂处理，有腐蚀性介质的化工场景可采用304或316L不锈钢一体焊接成型，食品级物料输送场景则可采用食品级不锈钢做表面抛光处理，避免物料残留滋生细菌。栅条的排布密度也可根据实际通流需求调整，在通风量要求较高的散热场景中，可适当加大栅条间隙提升通流面积，在需要拦截更小尺寸杂物的场景中，可缩小栅条间隙，提升初级拦截精度。构件的一体焊接结构避免了拼接缝隙带来的积料问题，表面光滑无毛刺，日常维护时只需用高压水冲洗即可清除栅条之间附着的杂物，维护成本极低。

　　在结构验证阶段，通过有限元分析对构件的径向承压能力做了模拟，在0.3MPa的压差下，栅条的最大变形量小于0.2mm，完全满足常规工业管道、风道的压力工况需求，不会因为受压变形导致外层滤网破损或者间隙变大失去拦截作用。两端的喇叭口设计还兼具导向作用，在设备检修回装时，无需精准对齐即可快速将构件推入安装位，降低现场检修的操作难度，尤其适合空间狭窄、视线不佳的设备内部安装场景。
