三爪式轴承拆卸拉拔工具结构设计

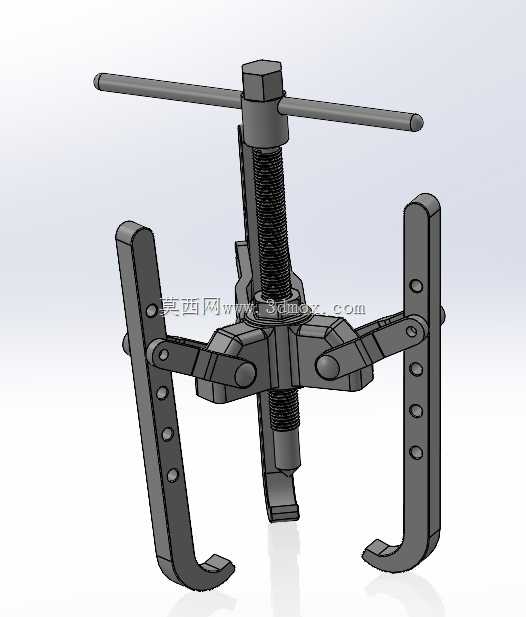

　　在设备检修、产线维护的日常作业场景里，过盈配合的轴承、皮带轮、齿轮类零件拆卸一直是一线维修人员绕不开的操作环节，直接敲击拆卸很容易损伤轴颈、破坏零件配合面，甚至造成零件报废，这类三爪拉拔结构就是针对这类拆卸需求设计的手动工装。从结构逻辑来看，这套拉拔器采用中心顶杆配合三爪联动的布局，中心位置的梯形螺纹顶杆是核心施力部件，转动顶部的T型横杆时，顶杆会沿轴向进给，顶在待拆卸轴的端面位置，三个均匀分布的勾爪则勾住待拆卸零件的背面端面，随着顶杆持续进给，勾爪会带动待拆卸零件沿轴向外移，平稳完成过盈配合的分离作业，全程受力沿轴线方向均匀分布，不会对轴和待拆零件造成偏载损伤。

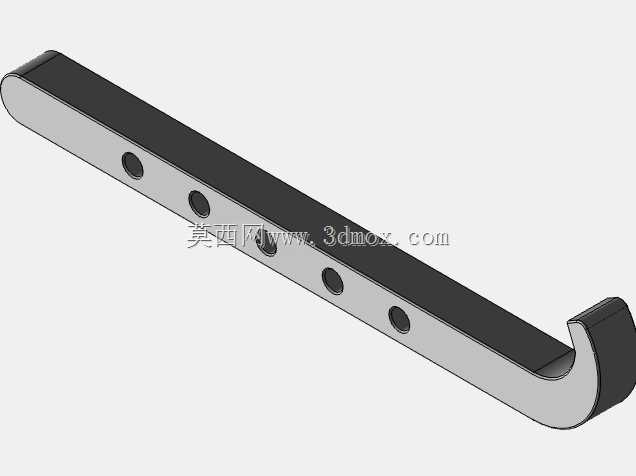

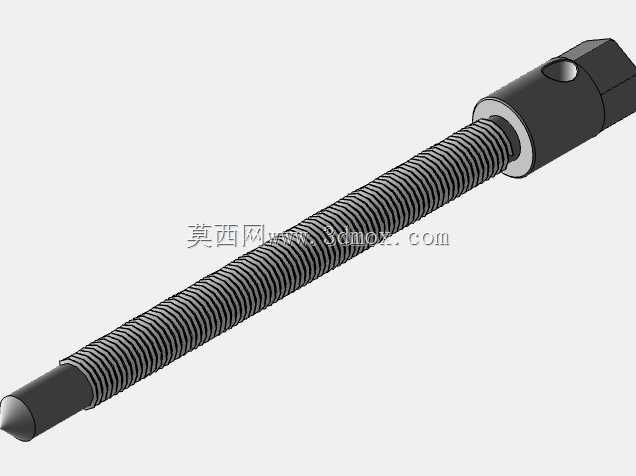

　　设计过程中首先考虑的是不同尺寸零件的适配性，三个勾爪上预留了多组调节孔位，可以根据待拆卸零件的外径大小调整勾爪的安装位置，适配不同直径的轴承、轴套类零件拆卸需求，勾爪的勾头做了加厚处理，避免拉拔过程中受力变形滑脱，同时勾爪与中心支架采用铰接连接，能够随待拆零件的外径自动调整张开角度，保证勾爪与零件端面贴合紧密，不会出现打滑脱钩的情况。中心顶杆选用梯形螺纹而非普通三角螺纹，是因为梯形螺纹的牙根强度更高，传动效率更适合大轴向力的手动施力场景，顶杆的端部做了球面处理，顶在轴端中心孔位置时可以自动找正，避免顶偏造成轴端损伤，也能让施力方向始终保持与轴线重合，减少额外的力矩损耗。

　　从安装边界来看，这套拉拔器收拢状态下的最小外径可以适配小尺寸的微型轴承拆卸，勾爪完全张开时能够覆盖常规中小型设备上的大部分常用轴承尺寸，T型横杆的长度经过力矩匹配设计，手动转动时不需要额外加接延长杆就能输出足够的拉拔力，同时整体结构没有多余的突出部件，在设备内部狭窄空间作业时也能灵活操作，不会被周边的管线、机架部件干涉。实际使用时，只需要先将三个勾爪调整到对应尺寸，勾住待拆卸零件的背面，转动中心顶杆顶住轴端中心，持续平稳转动横杆就能将零件缓慢拉出，不需要额外的敲击、撬动作业，既能够提升检修效率，也能最大程度保护轴类零件和配合面的精度，避免拆卸过程造成零件二次损伤。

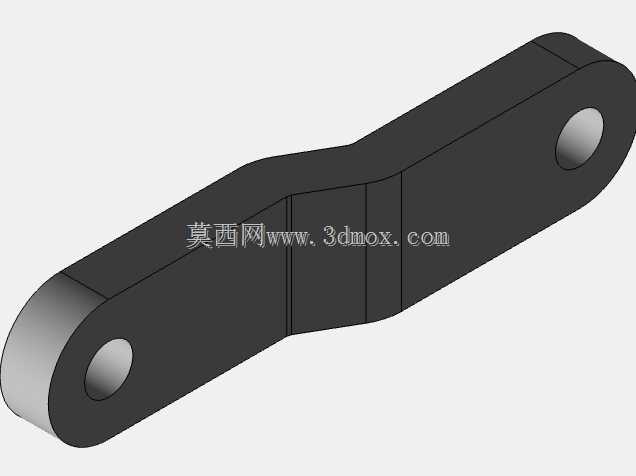

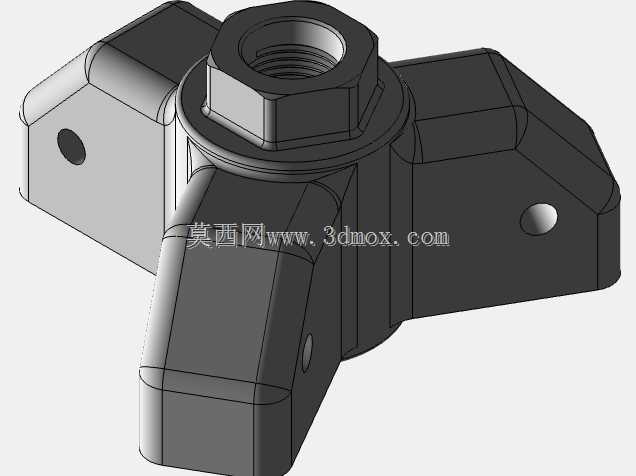

　　结构细节上，中心支架的三个铰接座做了等角度120度分布设计，保证三个勾爪的受力完全均匀，不会出现单侧受力过大导致的零件偏斜卡滞，铰接轴采用过盈配合压装在支架上，避免长期使用后铰接轴松旷造成的精度下降，勾爪的受力部位做了圆弧过渡处理，减少应力集中，提升反复使用下的结构寿命。不同于两爪拉拔器容易出现的受力偏载问题，三爪结构的自定心特性能够自动适配轴的中心位置，即使是新手操作也不容易出现顶偏、滑脱的问题，非常适合车间日常检修、设备维保、五金维修等多场景使用。
