锥形褶皱纸板空气滤清器结构设计

　　这款锥形褶皱结构的纸板空气过滤元件，主要面向小通径进气系统的杂质拦截需求，常见于小型通用动力设备、微型空压机、小型内燃机的进气端前置过滤环节，核心作用是在进气气流进入设备核心腔体前，滤除气流中裹挟的硬质粉尘、悬浮碎屑、漂浮纤维类杂质，避免杂质进入运动副表面造成磨粒磨损，延长核心部件的服役周期。从实际工程应用场景来看，这类锥形结构的滤芯相比同安装直径的平面滤芯，有效过滤面积能提升40%以上，在有限的安装空间内可以获得更大的容尘量，降低滤芯的更换频次，尤其适配安装空间紧凑、进气流量中等的动力设备进气回路。

　　设计过程中首先围绕安装边界做结构适配，滤芯两端设置硬质密封端盖，一端为封闭的圆形端板，另一端为带安装定位止口的连接端，端盖边缘做圆弧过渡处理，避免安装时割伤配套的密封胶圈；连接端的止口尺寸严格匹配对应设备进气座的安装孔径，配合环形密封垫可以实现端面径向双重密封，杜绝未经过滤的气流从安装缝隙旁通进入下游气路。滤材采用折叠成型的硬质过滤纸板，褶皱沿滤芯锥形母线方向均匀排布，每个褶皱的折高、折距保持一致，既保证滤材有足够的支撑强度，在进气负压作用下不会出现褶皱倒伏、滤材贴合堵死的问题，又能让气流在穿过滤材时流速分布更均匀，避免局部区域滤材过早积尘堵塞。

　　从功能特性来看，锥形的外轮廓设计让进气气流可以沿锥面均匀分布到各个褶皱的滤材表面，不会出现直筒滤芯靠近进气侧局部滤材过载的问题；褶皱之间预留的均匀间隙可以让拦截下来的粉尘在重力和气流脉动作用下自然沉降到滤芯下部的容尘空间，不会快速堵塞滤材孔隙。设计时充分考虑了滤材的透气量与过滤精度的平衡，纸板滤材的孔隙经过针对性选型，在保证对10μm以上硬质颗粒拦截效率满足使用要求的前提下，尽可能降低进气阻力，避免因为滤芯阻力过大造成设备进气不足、输出功率下降的问题。

　　在安装边界的尺寸把控上，滤芯的最大外径、整体轴向长度、连接端止口的配合公差都按照通用小动力设备的安装规范做适配，端盖采用硬质橡塑材质一体成型，和滤材的连接部位采用压合密封工艺，不会出现滤材和端盖脱开、漏气的问题。实际使用过程中，这类纸板滤芯属于定期更换的消耗件，结构设计上没有复杂的可拆卸结构，整体结构简单可靠，更换时直接整体替换即可，不需要额外的清理维护操作，适配非道路小型动力设备、便携动力机具的使用维护场景。

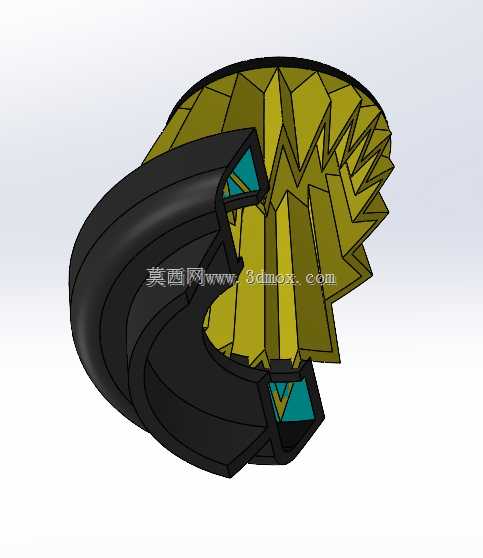

　　建模过程中对褶皱的成型轨迹做了参数化处理，调整折数、折高、锥度参数就可以快速衍生出不同流量规格的同系列滤芯模型，方便后续针对不同安装空间、不同进气流量需求做快速改型；端盖的密封槽位置、安装止口的尺寸也做了参数化关联，调整安装尺寸时不需要重新绘制整体结构，能大幅提升同系列产品的设计迭代效率。模型还原了实际产品的所有结构细节，包括滤材褶皱的圆角过渡、端盖的压合边结构、安装定位的止口特征，可直接用于进气系统的装配干涉检查、进气流场仿真分析的几何模型输入，也可以作为滤芯选型时的结构参考，帮助设计人员快速确认安装空间是否适配、过滤面积是否满足系统流量要求。
