反渗透水处理用4寸RO膜壳压力容器结构

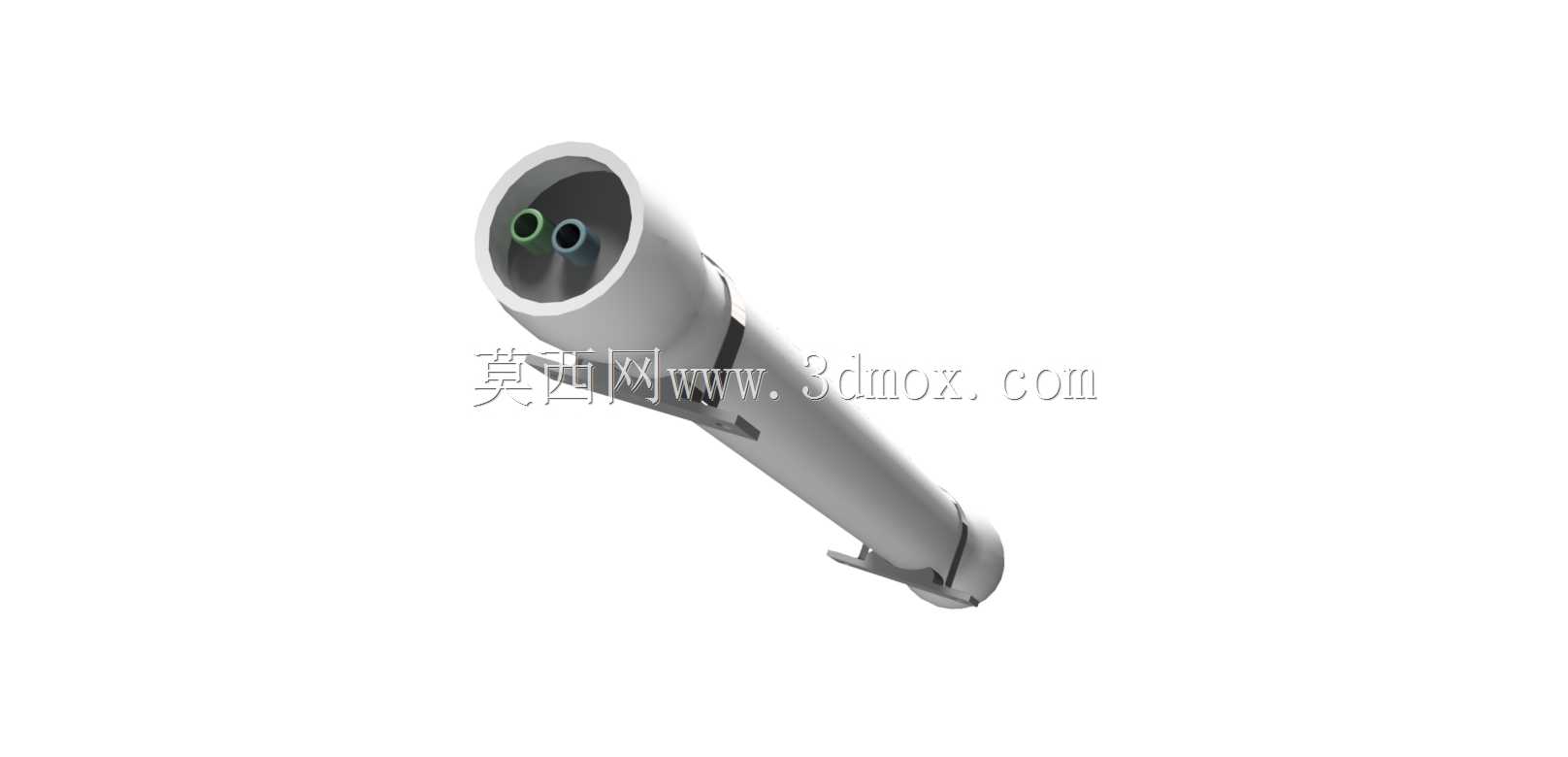

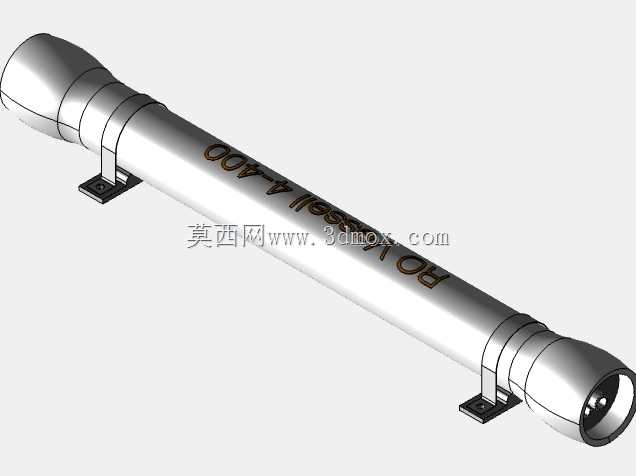

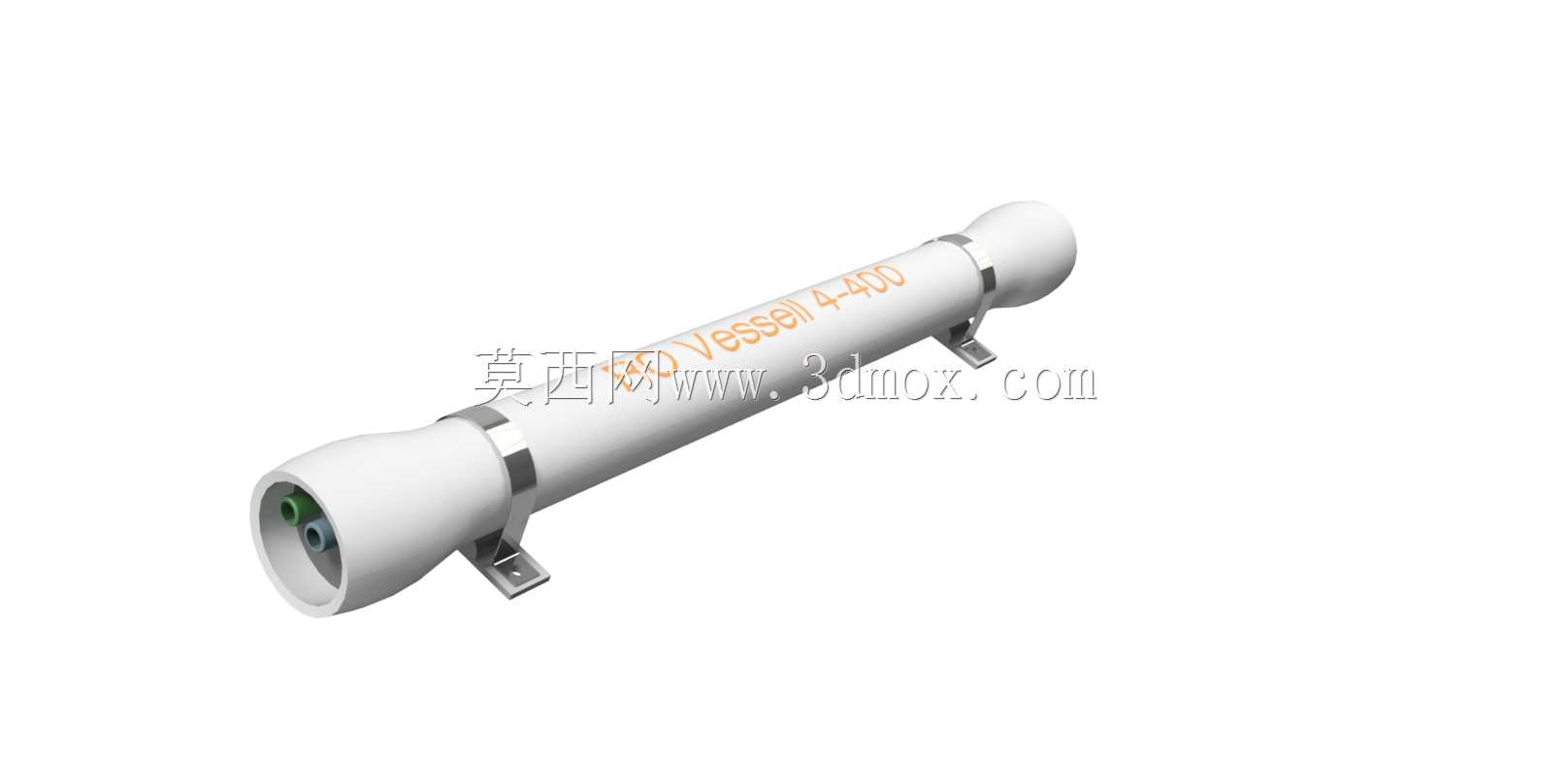

　　在商用净水、工业纯水制备、中水回用等水处理场景中，RO膜元件的承压承载部件直接决定系统运行稳定性，这款4英寸规格RO容器正是适配4040规格反渗透膜元件的核心承压壳体，日常运行中需长期承受1.0-1.6MPa的进水工作压力，部分海水淡化场景下的高压款壳体承压上限可提升至6.4MPa，设计阶段首先围绕承压可靠性做结构排布。整体壳体采用圆柱形筒体结构，两端采用端盖密封结构，进水端预留标准进水接口，浓水端与产水端分别对应设置浓水排放、纯水产出的流道接口，筒身配套两个鞍式安装支座，支座上预留螺栓安装孔，可直接固定在水处理机架的安装横梁上，安装时需保证筒体水平度偏差不超过2mm/m，避免膜元件在壳体内出现偏置导致密封件偏磨泄漏。

　　从结构设计逻辑来看，筒体壁厚根据承压等级做梯度匹配，常规低压工况下筒体壁厚满足环向应力安全系数不低于3.5倍，端盖与筒体的连接采用卡箍式快拆结构，相比法兰螺栓连接可缩短膜元件更换时的拆装时间，密封槽的尺寸公差严格控制在±0.1mm范围内，适配丁腈橡胶或三元乙丙材质的O型密封圈，保证在长期带压运行下不会出现渗漏问题。实际工程应用中，这类RO容器通常成排布置在反渗透机架上，单支容器可装填1支4040规格RO膜元件，多支容器通过高压管路并联或串联组成反渗透处理单元，进水从容器一端进入后，沿膜元件表面流动，透过膜层的纯水从中心产水管汇集后从产水接口排出，被截留的盐分、杂质随浓水从另一端浓水接口排出，壳体的内壁粗糙度要求达到Ra0.8以下，避免内壁结垢后难以冲洗，同时减少对膜元件外表面的划伤。

　　安装边界方面，单支容器的轴向安装预留空间需比筒体总长度多出150mm以上，用于端盖拆装与膜元件抽换，径向方向需预留至少100mm的操作空间用于管路连接与密封件更换，支座的安装孔位间距根据筒体长度做匹配设计，安装螺栓采用M10规格的膨胀螺栓或机架配套T型螺栓，固定时需在支座与机架之间加装橡胶减震垫，减少高压水泵运行时的振动传递到壳体导致密封件疲劳失效。设计过程中还需考虑流道的顺滑性，端盖内部的导流结构做圆弧过渡处理，避免进水端出现水流死区导致局部结垢或微生物滋生，产水接口的通径匹配4040膜元件的产水流量上限，避免通径过小导致产水侧背压过高损坏膜片。

　　在不同的水处理场景中，这类容器的材质可根据进水水质做适配，常规市政自来水处理场景采用食品级304不锈钢材质即可满足要求，针对高盐废水、海水等高腐蚀性进水场景，可更换为316L不锈钢或玻璃钢材质，玻璃钢材质的壳体重量更轻，耐腐蚀性更强，但抗外力冲击性能弱于不锈钢壳体，选型时需根据现场安装环境、运维条件做匹配。日常运维过程中，这类壳体的端盖密封件需每2-3年更换一次，化学清洗膜元件时，清洗液的温度、PH值需控制在壳体材质的耐受范围内，避免材质腐蚀导致承压能力下降。从三维建模的角度来看，建模时需重点还原筒体的圆柱度、密封槽的尺寸精度、支座的安装孔位坐标，以及各接口的螺纹/卡箍连接尺寸，保证导出的工程图可直接用于生产加工或机架适配设计，建模时可先绘制筒体的回转截面，通过回转命令生成主体结构，再通过拉伸、切除命令生成支座、接口、密封槽等细节结构，装配体环境下可模拟端盖的拆装行程，验证安装预留空间是否满足运维要求，避免现场安装后出现操作空间不足的问题。
