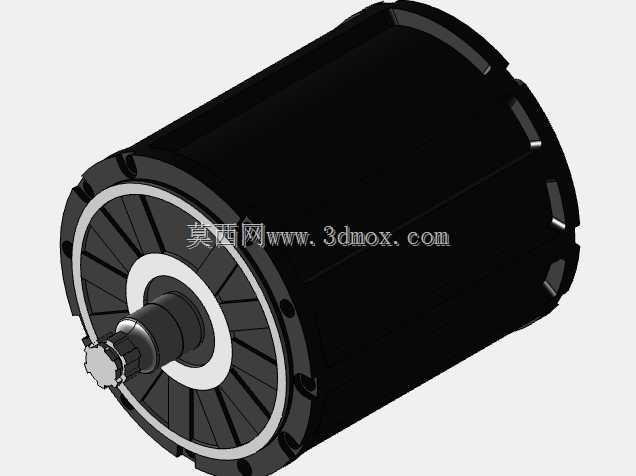

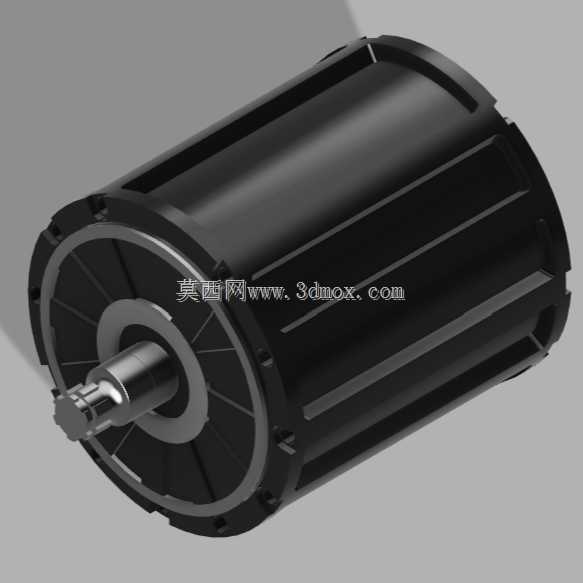

电动汽车用中驱BLDC电机结构设计

　　这款中驱无刷直流电机的结构设计，核心瞄准新能源乘用车辆的动力输出场景，在整车动力布局中承担核心驱动单元的角色，区别于轮毂电机的分布式布置方案，中驱结构的电机可通过传动系统匹配不同减速比，兼顾低速爬坡扭矩输出与高速巡航的转速区间覆盖，适配多数纯电两轮、三轮乘用车型以及小型低速四轮电动车的动力需求。从实际使用场景来看，这类电机常布置在车辆底盘中部位置，靠近整车重心点，运行时的振动传递路径更均匀，不会像轮毂电机那样大幅增加簧下质量影响操控稳定性，日常行驶中可承受频繁的启停、加减速工况，在爬坡、重载等大负载输出场景下能保持稳定的扭矩输出特性，不会出现有刷电机碳刷磨损导致的动力衰减问题。

　　设计过程中优先考虑了散热结构的合理性，机壳外壁采用轴向分布的散热筋结构，增大与空气的接触换热面积，车辆行驶过程中迎面气流可顺着散热筋的轴向沟槽快速流过，带走定子绕组产生的热量，避免长时间高负载运行下绕组温升过高导致的磁钢退磁问题。定子部分采用集中式绕组排布方案，相比分布式绕组能有效缩短绕组端部长度，减少铜损提升电机效率，同时降低绕组加工的工艺难度，适配批量生产的装配要求。转子部分采用表贴式磁钢结构，磁钢通过高强度耐高温胶固定在转子铁芯表面，外加不锈钢护套做机械防护，应对高速旋转时的离心力作用，避免磁钢脱落引发的电机故障。输出轴采用阶梯轴结构设计，轴伸端预留标准键槽安装位，可匹配不同规格的传动链轮、联轴器或者齿轮输入结构，安装基准面的同轴度公差控制在0.02mm以内，保证动力输出时的转动平稳性，降低运行过程中的径向跳动带来的振动噪音。端盖部分采用一体化压铸结构，轴承室的加工精度直接影响转子的转动同心度，设计时预留了轴承安装的定位台阶，同时在端盖外侧设置油封安装位，防止外部泥水、粉尘进入电机内部破坏轴承润滑与绕组绝缘。

　　从安装边界来看，电机整体采用圆柱形机壳结构，安装固定点分布在机壳两侧的安装耳上，孔位间距按照通用中驱电机的安装尺寸规范设计，可直接替换同功率等级的现有中驱电机产品，无需对整车安装支架做额外修改。出线端设置在机壳侧部的接线盒位置，三相动力线与霍尔信号线做分离式排布，避免动力线的电磁干扰影响位置信号的传输稳定性，接线盒预留防水密封结构，满足户外行驶的IP防护等级要求。整体结构设计在满足性能输出要求的前提下，尽可能压缩了电机的轴向尺寸，减少在底盘上的安装占用空间，给电池包、控制器等其他部件留出更多布置余量，同时整机重量控制在合理区间，不会过多增加整车的整备质量影响续航表现。在结构细节处理上，所有棱角位置都做了倒角过渡，避免装配过程中划伤操作人员或者损坏线缆绝缘层，机壳表面做发黑防锈处理，应对日常使用中的潮湿、盐雾等腐蚀环境，延长整机的使用寿命。转子做动平衡校正，平衡精度等级达到G2.5标准，确保在最高额定转速下运行时不会出现异常振动，降低轴承的额外负载，提升整机的运行可靠性。
