Votol EM-100型电机控制器结构设计

　　这款EM-100型电机控制器，是适配两轮电动车辆驱动系统的核心电控部件，日常主要应用在电动摩托车、高速电摩以及轻型电动四轮车的动力链路中，承担着驱动电机扭矩输出调控、运行状态逻辑切换、故障工况保护切断的核心作用，是连接动力电池与驱动电机之间不可缺少的功率转换与控制单元。从实际装车场景来看，这类控制器通常安装在车辆座桶下方的预留舱位，或是车架中部的通风散热区域，需要兼顾防水防尘与散热效率的双重要求，因此在结构设计阶段就需要提前匹配不同车型的安装孔位边界，避免与周边线束、车架钣金、储物舱结构产生干涉。

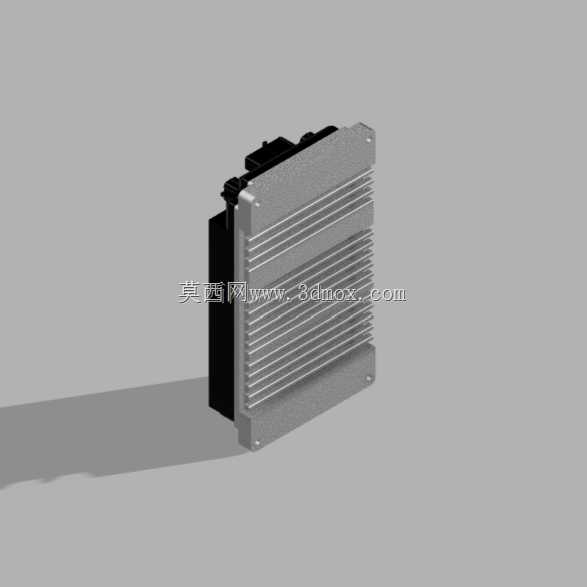

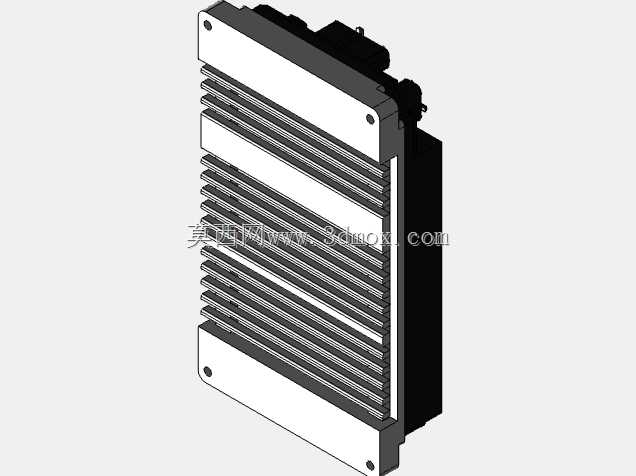

　　从外形结构来看，这款控制器采用了一体化拉伸铝型材作为散热壳体，壳体表面设计了平行排布的横向散热鳍片，鳍片的厚度、间距以及整体高度都经过热仿真校核，能够在车辆行驶过程中利用迎面气流带走功率器件工作产生的热量，不需要额外加装散热风扇即可满足持续大电流工况下的温升要求，既减少了故障点，也压缩了整体安装占用空间。壳体一侧预留了功率接线端子与信号接插件的安装位，接线端朝向设计充分考虑了装车时的线束走向，能够避免线束过度弯折导致的接触不良问题，同时端子周边做了凸台结构，配合防水密封圈可以达到户外使用的防护等级要求，应对雨天骑行、路面溅水等工况不会出现电路短路问题。

　　在内部结构设计思路上，这款控制器将功率MOS管、驱动电路板、电容组件等核心元器件沿散热壳体内壁排布，让发热最大的功率器件直接与铝壳体接触，导热路径最短，减少热阻带来的热量堆积。内部电路板的固定点位做了减震胶垫设计，能够缓冲车辆行驶过程中路面颠簸带来的振动冲击，避免元器件引脚脱焊、接插件松脱等故障。壳体两端采用端盖密封结构，端盖与型材壳体之间设置密封胶条，装配时通过螺栓均匀压紧，既保证壳体的结构强度，也实现可靠的密封防护。

　　从安装边界尺寸来看，这款控制器的整体外形为长方体结构，鳍片方向与车辆前进方向平行，能够最大化利用行驶气流提升散热效率，安装孔位设置在壳体底部的四个边角位置，孔距符合主流电摩车型的通用安装尺寸，不需要额外制作转接支架即可直接替换同规格的传统控制器。安装时需要注意控制器表面与周边覆盖件之间预留至少10mm的通风间隙，避免散热鳍片被遮挡导致散热效率下降，同时接线端要略高于壳体底部，避免积水沿线束流入接插件内部。

　　在实际功能层面，这款控制器支持无刷直流电机的矢量控制，能够根据转把信号实时调整输出电流大小，匹配电机输出对应的转速与扭矩，同时内置过流保护、过温保护、欠压保护、刹车断电等多重保护逻辑，当检测到电机堵转、温度超过阈值、电池电压过低等异常工况时，会自动限制输出功率或者切断动力输出，保护电池、电机以及控制器本身不会因为异常工况损坏。在结构设计过程中，还充分考虑了生产装配的工艺性，所有零部件都采用标准化的紧固件连接，壳体型材为通用拉伸模具生产，不需要定制特殊截面的型材，能够有效控制生产制造成本，同时后期维护拆卸也十分方便，只需要拆开两端端盖即可对内部电路板进行检测维修，不需要破坏整体散热结构。

　　针对不同车型的适配需求，这款控制器的壳体表面没有做突出的异形结构，整体轮廓规整，在安装空间局促的车型上也能灵活调整安装角度，只要保证散热鳍片方向与气流方向一致即可，不会因为安装角度问题影响散热效果。信号接插件采用防呆设计，装配时不会出现插反的问题，不同定义的引脚采用不同颜色的线束区分，装车接线时能够快速识别对应功能，减少装配接线的错误率。功率接线端子采用大电流铜柱结构，能够承受持续大电流通过时的温升要求，端子表面做镀锡处理，避免长期使用出现氧化导致接触电阻增大的问题。
