六角构型实验室生物反应装置结构设计

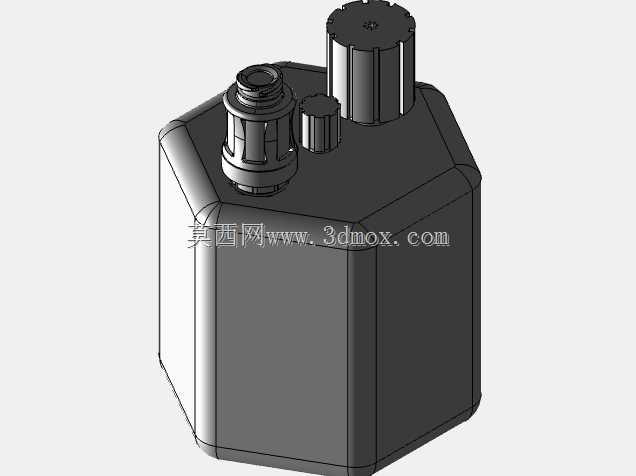

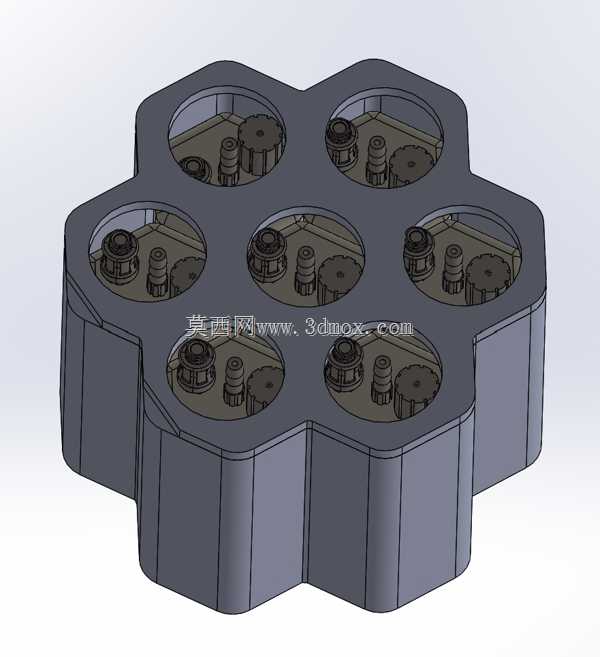

　　在实验室小规模生物培养、微生物反应实验场景中，传统圆柱型反应容器往往存在台面上空间利用率不足、接口拓展受限、清洁维护流程繁琐的痛点，这款六角构型的生物反应装置正是针对这类实际使用痛点完成的结构设计。从实际使用场景出发，小型台式生物反应设备常被放置在超净台、恒温培养箱的层架上，常规圆柱容器相邻摆放时会存在大量弧形间隙，无法充分利用方正的层架空间，而六角形的主体外壳构型，能够让多台设备并排或阵列摆放时实现侧壁贴合，相比同容积圆柱构型可提升约20%的台面空间利用率，适配实验室紧凑的操作台面布局。

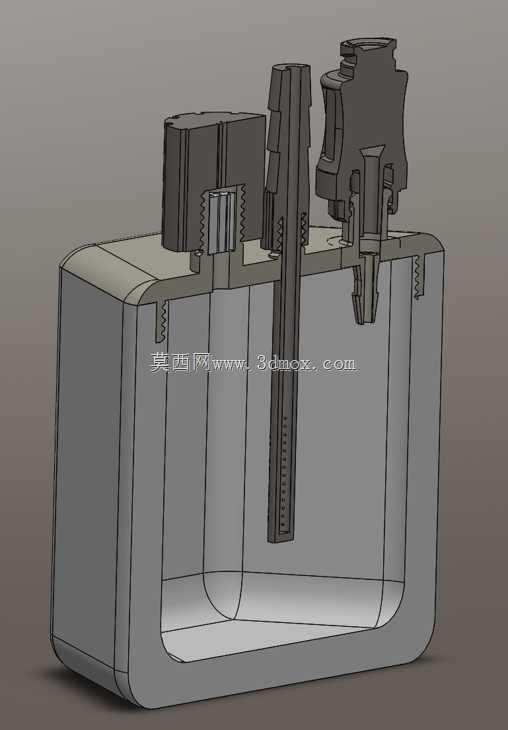

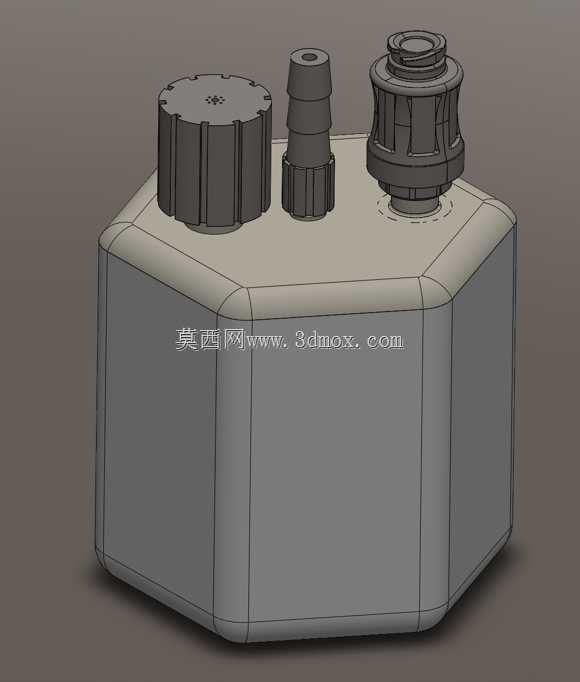

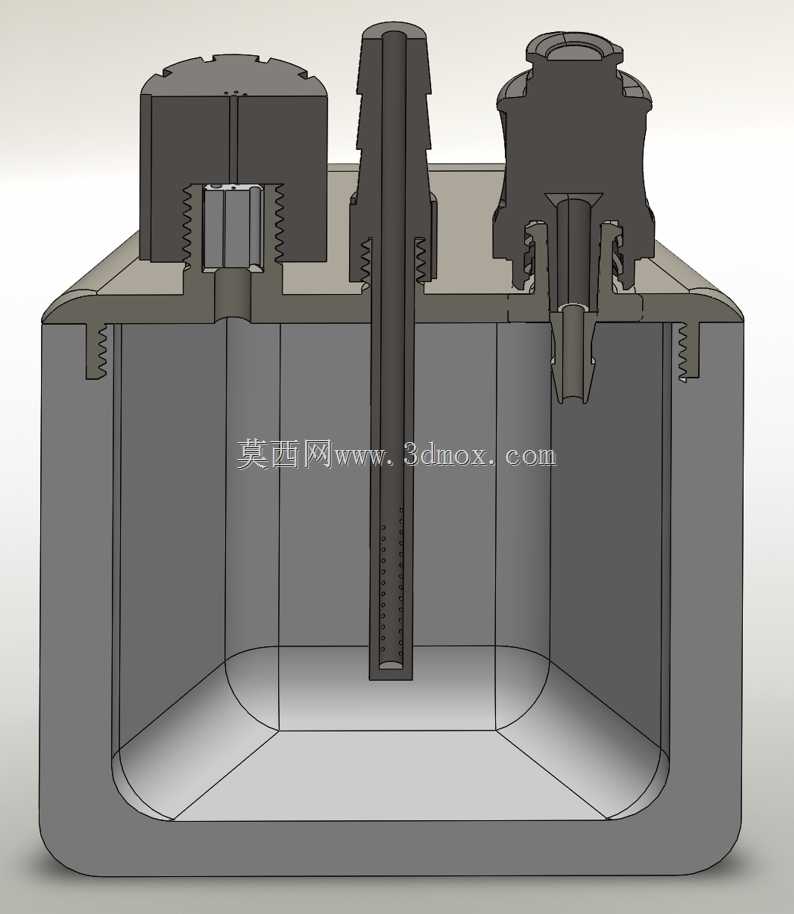

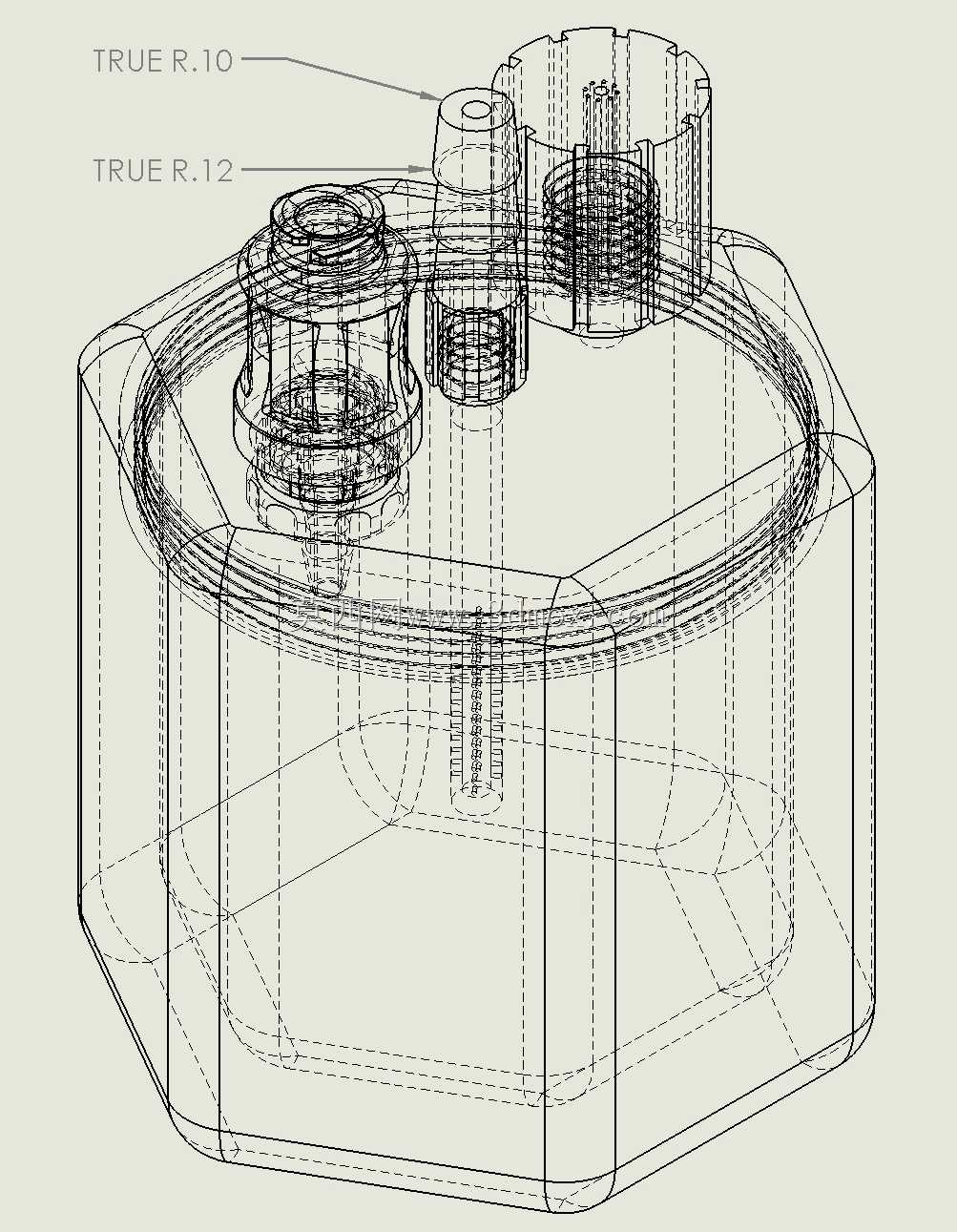

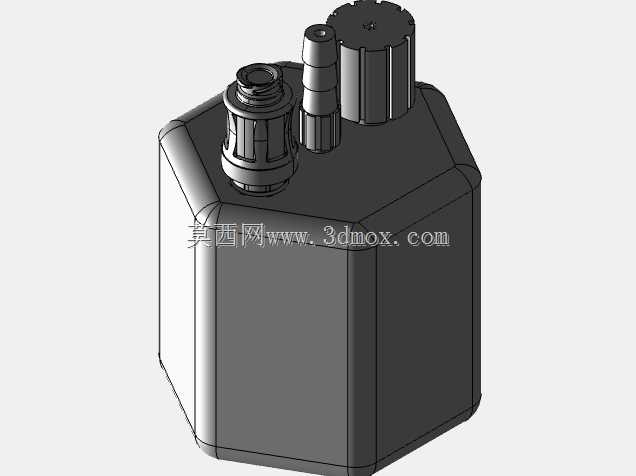

　　设备顶部集成三类功能接口，分别对应密封旋盖、宝塔式气路接头、快装式sparger接口，其中密封旋盖采用带防滑棱的塑料材质，徒手即可完成拧紧与拆卸，无需额外工具即可实现反应腔的密封开启，方便实验人员快速添加培养基、投放反应物料；宝塔式气路接头可直接匹配实验室常规规格的硅胶气管，无需额外转接头即可完成气路连接，用于反应过程中的通气、排气作业；快装式sparger接口采用拧入式快拆结构，可直接拧开后插入或取出生物传感器、采样探头，也可根据实验需求更换不同孔径的曝气元件，适配不同溶氧需求的反应场景。结构设计上，设备内部所有流道交叉位置均采用圆角过渡处理，不存在直角清洁死角，在完成实验后进行高压灭菌、冲洗清洁时，冲洗液可无残留地流经所有内壁区域，避免杂菌残留造成的交叉污染，降低灭菌操作的难度。顶部的释放阀采用耐温耐腐的工程塑料材质，接口位置预留了微孔过滤器的安装空间，可直接卡装对应规格的疏水滤膜，在排气过程中实现带菌气溶胶的过滤，同时可通过选配不同开启压力的阀片实现反应腔内部的压力调节，适配微正压培养的工艺需求。

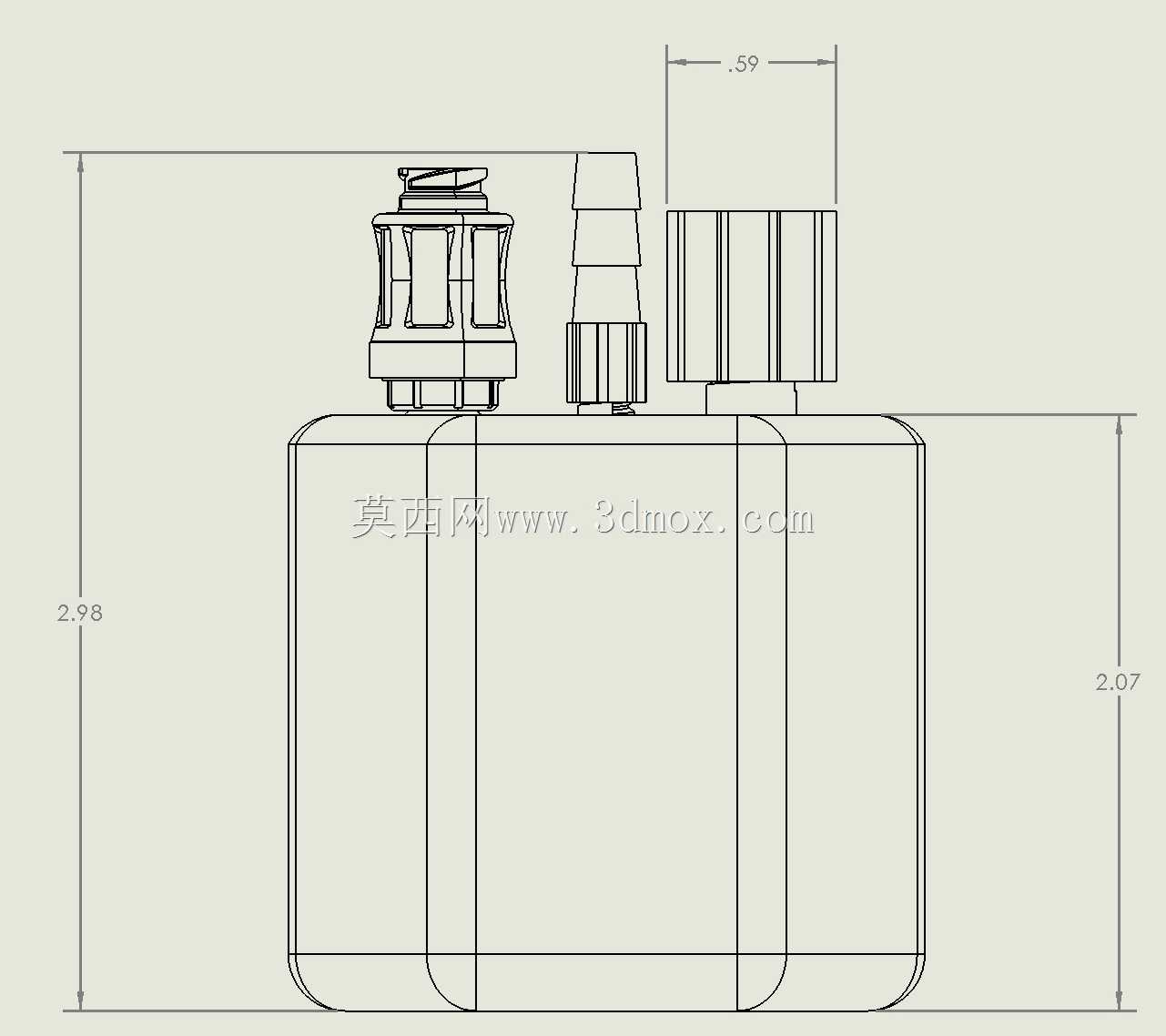

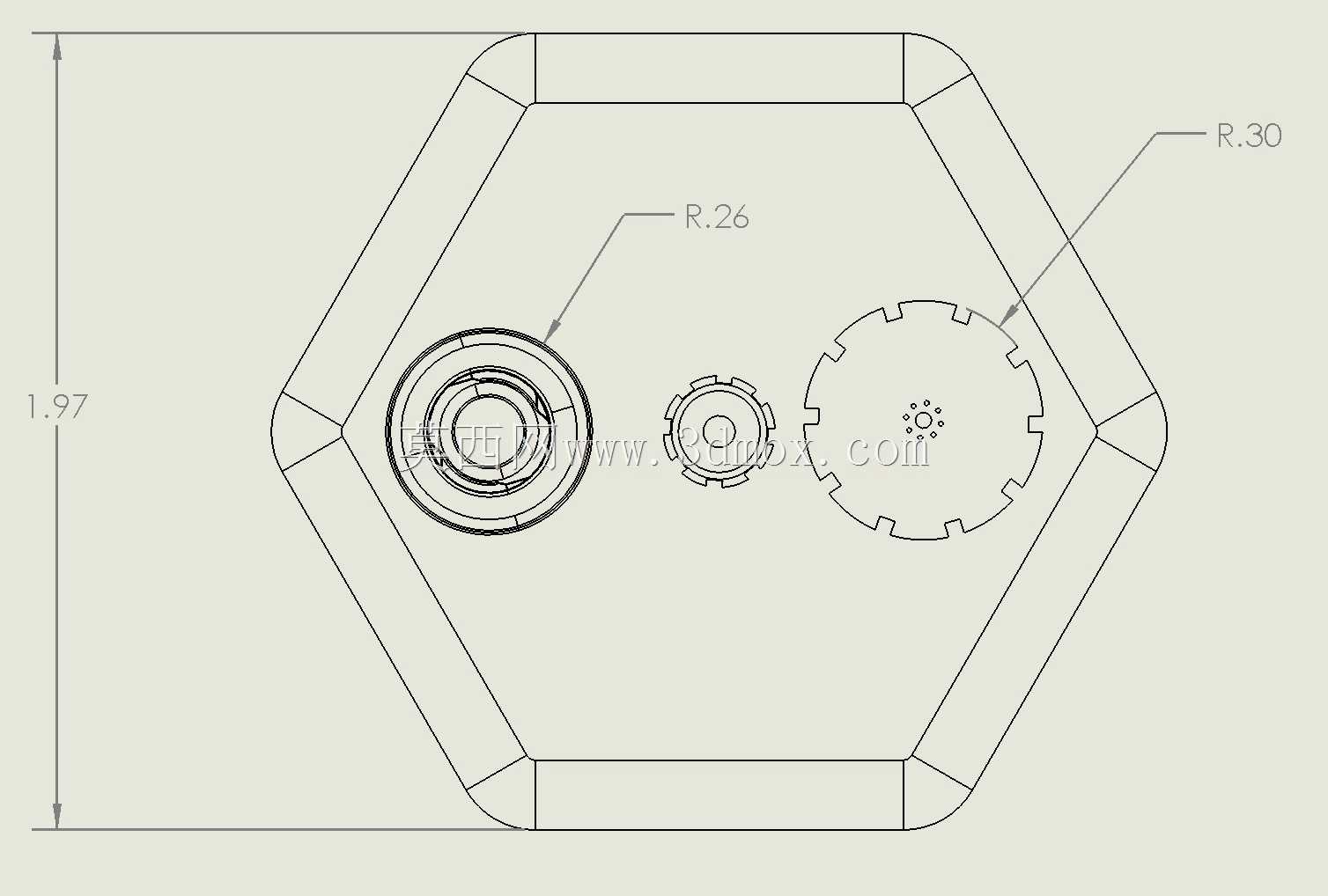

　　从安装边界来看，设备主体为带圆角的六角柱结构，底部做了小尺寸的圆角承托边，放置时可避免锐角剐蹭台面，整体外轮廓无外凸的尖锐结构，在恒温培养箱内叠放或并排摆放时不会出现卡滞；顶部所有接口的高度均控制在统一的尺寸区间内，连接气管、传感器后不会出现局部过高的问题，可适配常规高度的层架内部净空要求，无需额外调整层架高度。设备的结构设计充分考虑了日常操作的便利性，所有需要手动操作的部件均设置了防滑纹理，即使佩戴乳胶手套也可完成拧动、插拔操作，日常维护时仅需拆卸顶部接口部件即可完成内部清洁，无需拆解主体外壳，减少了维护操作的步骤，降低了频繁拆装带来的密封件损耗。

　　在实际选型适配中，这款装置可用于微生物批次培养、酶促反应、小体积样品的恒温反应等场景，其六角构型不仅提升了空间利用率，也让设备在台面上放置时的稳定性优于圆柱型容器，即使受到轻微的触碰也不易发生滚动移位，提升了实验操作过程中的安全性。内部流道的圆角设计也减少了反应过程中物料挂壁的问题，对于粘度稍高的反应体系，也可减少物料残留，提升样品的回收率。接口的通用化设计让这款装置可直接匹配实验室现有常规规格的管路、滤器、传感器，无需定制特殊规格的配件，降低了使用过程中的配件采购成本。
