模块化可回收生物反应装置结构设计

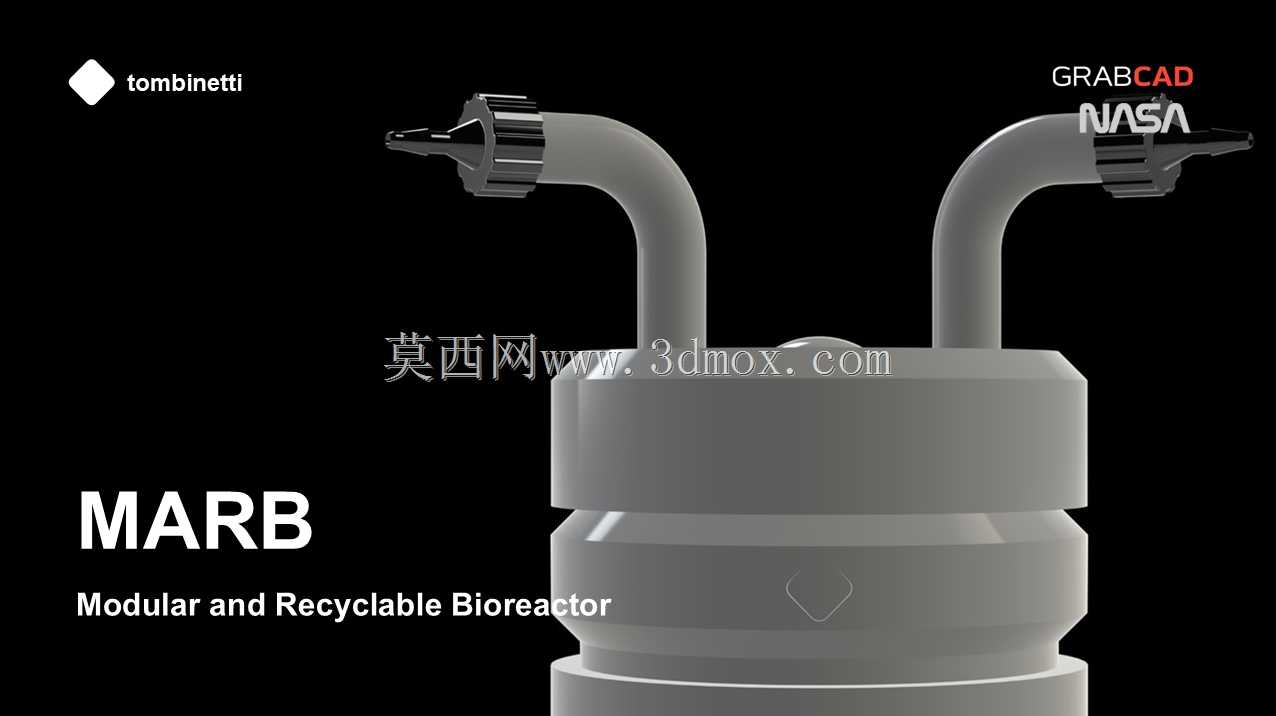

　　在生物实验、小批量生物制剂制备、原位生物反应验证这类场景里，传统一体式生物反应器往往存在清洗维护难度大、局部部件损坏后整体报废、无法根据反应需求灵活调整腔体容积的痛点，这款模块化可回收生物反应装置的设计，正是瞄准这些实际工程痛点展开的。从结构组成来看，整个装置核心分为反应腔体段、双侧流体管路接口、顶部密封压合段三个独立模块，各模块之间采用标准化的卡扣式配合结构，不需要额外的紧固件就能完成组装，拆卸时也只需要沿轴向施加分离力即可拆分，完全满足实验场景下快速更换部件、彻底清洗腔体内部的需求。

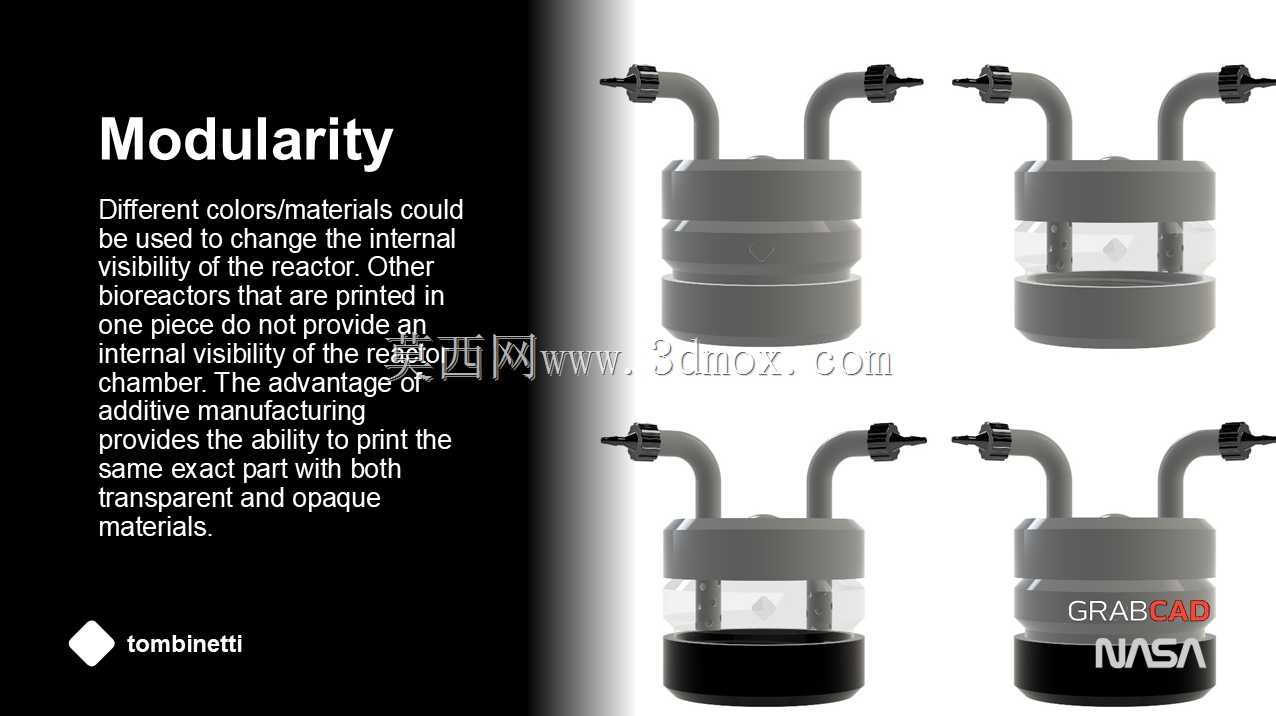

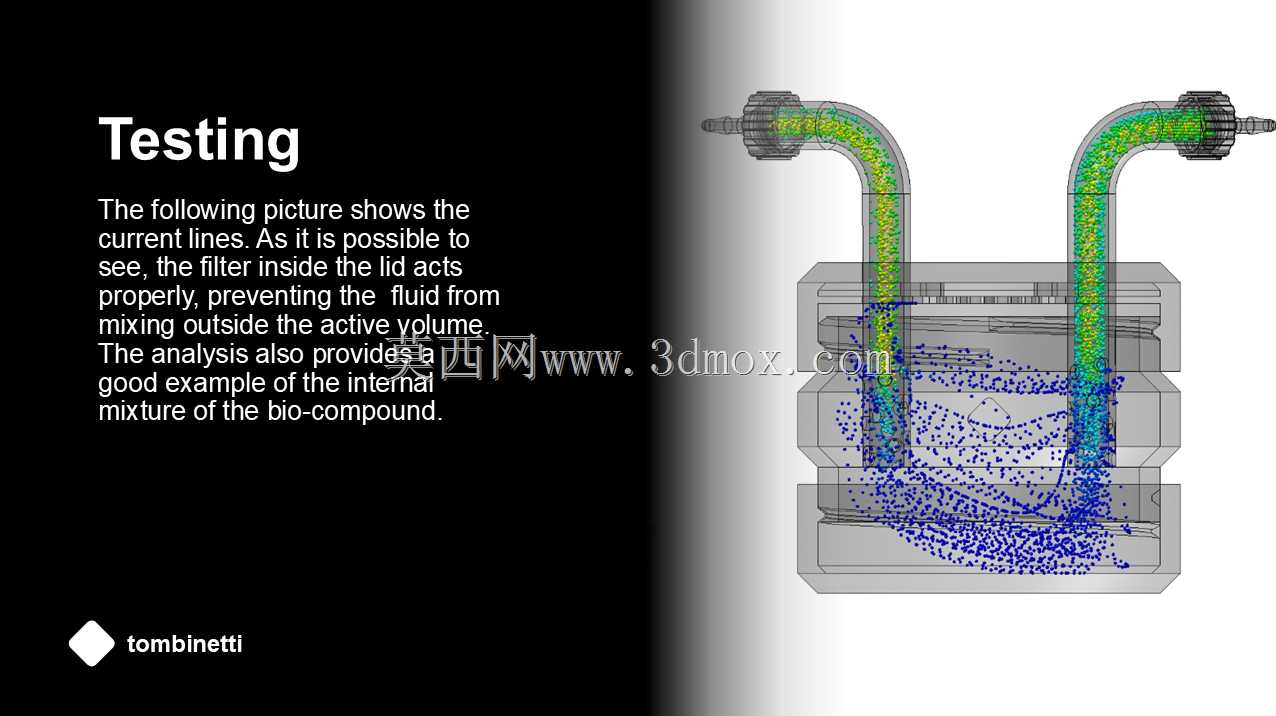

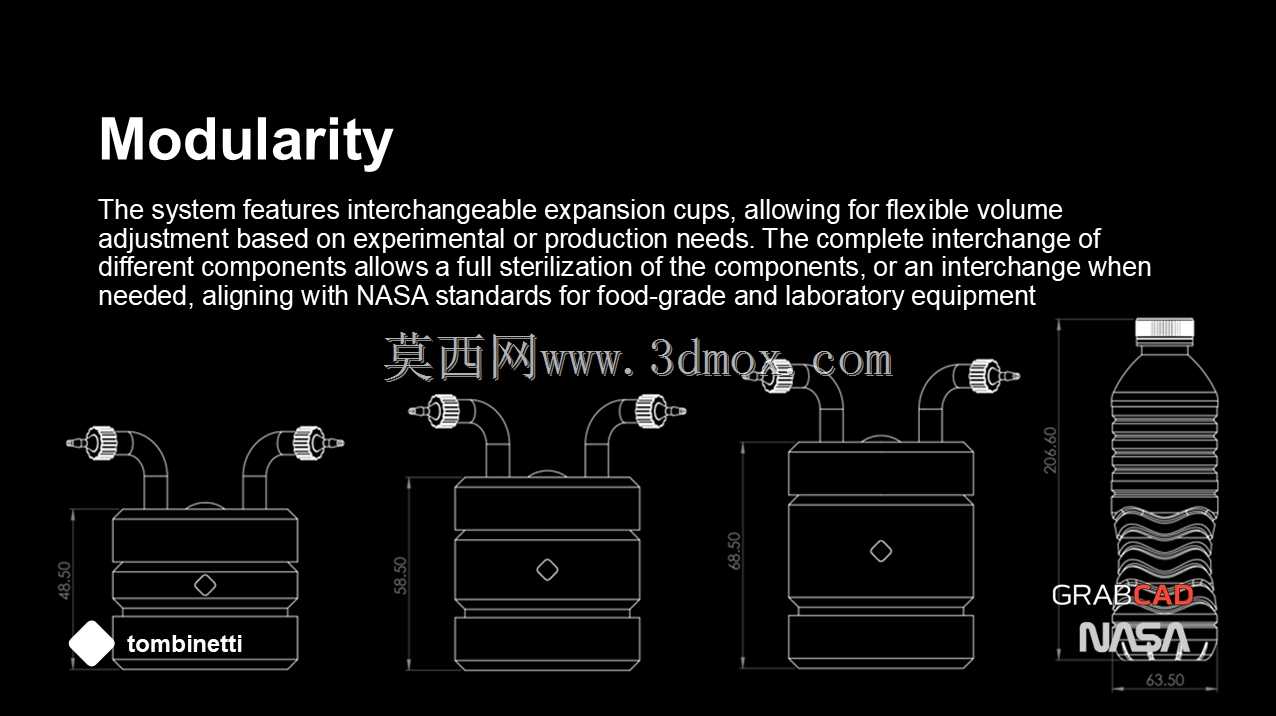

　　双侧弯管接口采用等径设计，接口端部做了倒刺式结构，能够直接适配常规的实验级软质流体管路，不需要额外加装转接头就能完成流体的输入与输出，管路的弯曲弧度经过流体阻力校核，弯角处采用大圆弧过渡，避免流体输送过程中出现滞留区，减少反应过程中菌体或者反应介质在管路拐角处的沉积，保证流体输送的顺畅性。反应腔体采用分段式堆叠结构，每一段腔体的上下配合面都做了嵌入式密封槽，装配时配合常规的硅胶密封圈就能实现可靠的静密封，耐受常规生物反应过程中的压力波动，不会出现漏液漏气的问题；用户可以根据实际反应容积的需求，选择增减中间腔体段的数量，灵活调整整个反应器的有效容积，不需要更换整套装置，大幅降低不同规模实验的设备投入成本。

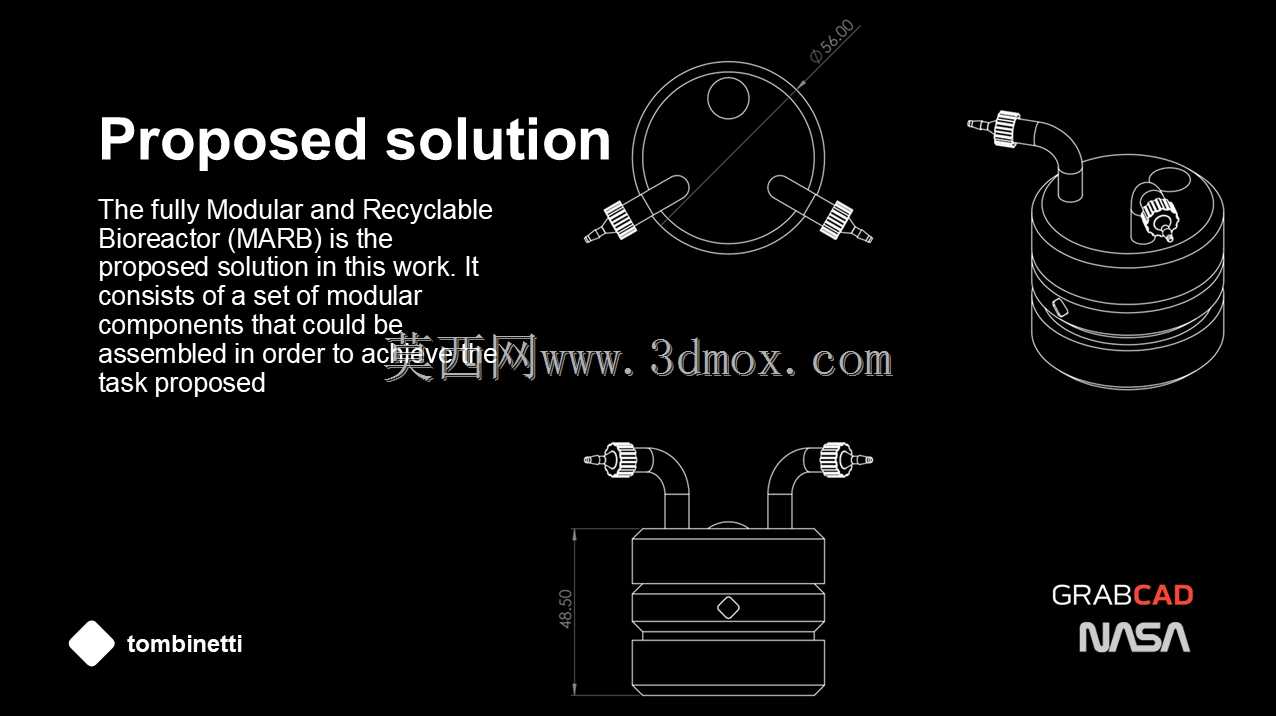

　　从安装边界来看，整个装置的底部采用平整的支撑面设计，放置在常规实验台面上就能保持稳定，不需要额外设计固定支架；双侧管路接口的中心距、接口伸出长度都按照常规实验管路的布置间距做了匹配，外接管路时不会出现管路弯折干涉的问题，装置整体的最大外径控制在常规实验夹具的夹持范围内，需要进行固定或者振荡反应时，能够直接适配现有实验台的通用夹具，不需要定制专属的固定工装。设计过程中充分考虑了可回收性，所有模块都采用同系列的耐生物腐蚀材质，单个模块出现磨损或者损坏时，只需要替换对应模块即可，其余完好模块可以继续组装使用，避免了传统一体式反应器局部损坏就整体报废的浪费问题；各模块的配合尺寸都做了统一的公差匹配，不同批次生产的同规格模块可以完全互换，后期维护更换部件时不需要进行额外的配磨或者调整，拿到替换件就能直接组装使用。

　　从实际使用的角度出发，这种模块化结构也更方便进行灭菌处理，拆分后的各个部件都可以直接放入常规的高压灭菌锅进行灭菌，不存在一体式结构内部的灭菌死角，能够更好的满足生物反应过程对无菌环境的要求；腔体内部的接触面都做了光滑圆弧过渡，没有尖锐的内角或者凹槽，清洗时可以很容易的冲净内部残留的反应介质，不会出现残留物质堆积影响后续反应结果的问题。管路接口的朝向采用双侧对称斜向上布置，既能够保证反应过程中气体顺利排出，也能避免输入流体时直接冲击腔体底部造成的流体扰动不均，让反应介质在腔体内的流动状态更平稳，保证菌体或者反应底物的分布更均匀，提升反应过程的一致性。整个装置的结构没有复杂的异形曲面，所有模块都可以采用常规的机加工或者注塑工艺生产，加工难度低，量产时的成本控制空间大，同时各个模块的结构都做了等壁厚设计，生产过程中不容易出现缩孔、变形等工艺缺陷，成品的尺寸一致性更容易保证。
