可伸缩式3吨迷你龙门起重架结构设计

　　这款3吨级迷你伸缩龙门架，主要面向车间内小型设备检修、重型零部件周转吊装、机加工工位工件上下料这类场景设计，区别于大型固定式龙门吊，它的核心优势是占地边界小，不需要预埋基础，适配层高有限、作业空间狭窄的中小型加工车间、维修工位，甚至是户外临时抢修作业点，能在不占用大面积通行空间的前提下，完成常规手动葫芦、电动葫芦的挂载作业。

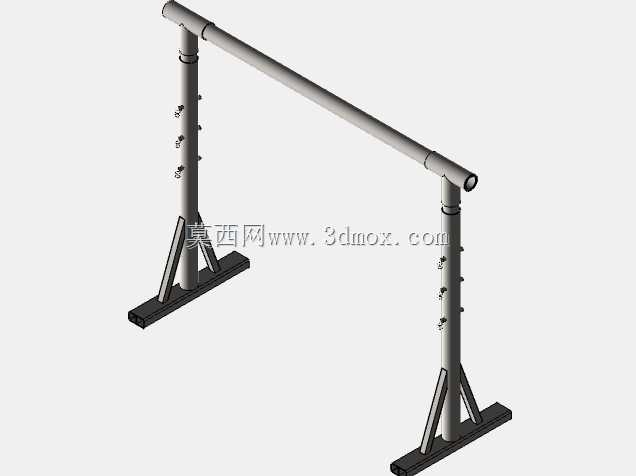

　　从结构设计逻辑来看，整个架体采用圆管作为主受力构件，两根竖直立柱设计为多节伸缩结构，柱身预留多组定位销孔，可根据实际吊装高度需求调整横梁的安装高度，调整时只需要拔出定位销，将内管拉升或收缩到对应孔位后插销锁定即可，不需要额外的辅助顶升设备，单人即可完成高度调节作业，调节范围覆盖常规车间内从1.2米到2.8米左右的吊装高度需求，完全满足普通中小型零部件的起升高度要求。横梁与立柱的连接采用插接式结构，横梁两端直接套入立柱顶端的连接段，配合止动销防脱，拆装时不需要复杂工具，拆解后所有构件都可以通过普通手推车转运，甚至可以塞进普通货运面包车的后备箱，适配跨车间、跨厂区的临时吊装需求，不需要专门的吊装设备转运架体本身。

　　底部支撑采用横向加长的底梁结构，每根底梁都通过三角斜撑与立柱根部焊接连接，斜撑的角度设置在45度左右，最大化抵消起吊时立柱受到的侧向弯矩，避免立柱根部出现应力集中导致的变形；底梁底面为平面结构，可直接放置在硬化的水泥地面上，若作业地面平整度不足，也可在底梁下方垫入钢板或枕木分散压强，3吨额定载荷下，底梁对地面的压强控制在普通水泥地面可承受的范围内，不会压坏常规车间地坪。

　　设计过程中对受力路径做了明确的梳理：起吊载荷通过葫芦挂载点传递到横梁中部，横梁以两端立柱为支点承受弯曲应力，选用的圆管壁厚经过抗弯验算，在3吨集中载荷下横梁的最大扰度控制在跨度的1/1000以内，不会出现明显的下弯变形；立柱承受轴向压力同时，还要承受起吊过程中少量的侧向偏摆载荷，伸缩段的配合间隙控制在1mm以内，避免调整高度后出现立柱晃量过大的问题，定位销采用剪切强度足够的圆柱销，双销对称布置，避免单销受力导致的剪切失效。

　　安装边界方面，这款龙门架的最大展开跨度在3米左右，最小收缩状态下整体长度不超过1.5米，宽度方向底梁总宽控制在0.8米以内，不需要在地面打膨胀螺栓固定，依靠自身结构稳定性即可承载作业，若需要在大坡度地面或者有风的户外作业，可在底梁两端加装压重块，进一步提升抗倾覆稳定性。不同于大型起重设备需要专门的操作资质，这款迷你龙门架搭配手动葫芦使用时，操作门槛低，适合一线装配、维修人员快速完成小吨位重物的吊装移位，比如机加工车间内模具的更换、设备维修时电机、泵体这类重型零部件的拆装移位，仓库内重型货箱的短距离吊装码放，都可以通过这套架体完成，不需要调用大型行车或者叉车，大幅提升零散吊装作业的效率。

　　在细节处理上，立柱上的定位孔做了倒角处理，避免插拔销子时出现卡滞，所有焊接位置都做了焊后打磨，去除焊渣和飞边，避免安装调整时划伤操作人员；横梁的两端设置了限位挡块，防止葫芦在横梁上滑动时超出安全行程脱轨，底梁的两端做了圆弧过渡，避免转运时磕碰周边设备或者人员。整个架体没有复杂的传动结构，所有构件都是常见的金属管材加工件，后期维护成本极低，只需要定期检查定位销的磨损情况、焊接位置有没有开裂即可，不需要专门的润滑或者保养作业，适合长期在车间环境下使用。
