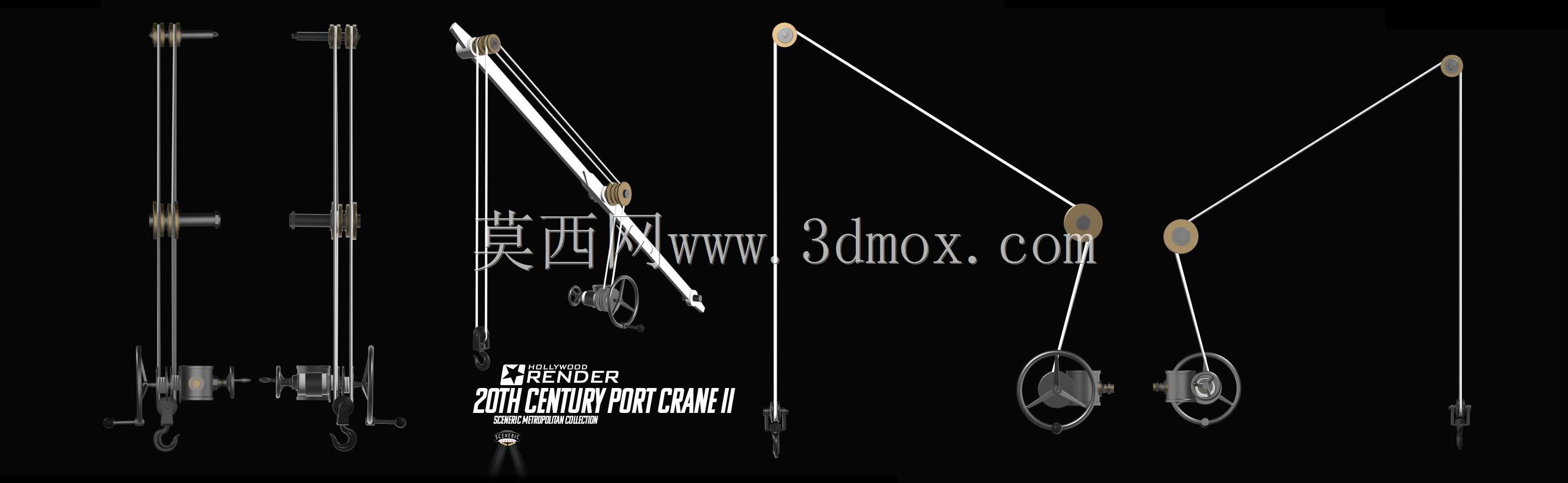

港口起重设备X轴传动滑轮组结构

　　这套港口起重设备的X轴传动滑轮组结构，主要面向散杂货码头、集装箱堆场的重载吊装作业场景，适配岸边装卸、堆场转运环节中吊具沿水平方向的位移传动需求，区别于常规起重设备的起升卷扬机构，该结构专门负责吊重状态下的横向走行动作，可配合大车、小车运行机构完成作业半径内的精准点位吊装，减少重载状态下的整机移位频次，提升码头装卸作业的周转效率。从结构功能来看，整套机构采用多组定滑轮、动滑轮配合排布的设计，定滑轮组固定在X轴方向的承载梁两端位置，承担钢丝绳导向、载荷分载的作用，动滑轮组则与下部吊具支架直接连接，通过钢丝绳的收放牵引实现吊具沿X轴方向的平稳移动，滑轮槽型匹配常规起重用镀锌钢丝绳的绳径参数，槽底圆弧做了抛光处理，可减少钢丝绳长期运行过程中的磨损，延长易损件更换周期。

　　滑轮组的排布采用对称式设计思路，两侧钢丝绳的牵引角度经过反复校核，确保吊重在全行程移动过程中不会出现偏载倾斜，动滑轮组的连接轴采用双轴承支撑结构，可承受吊装过程中的径向载荷与少量轴向窜动，避免运行过程中出现卡滞、异响问题。在安装边界方面，整套X轴传动机构的两端固定座需要与起重设备的主梁端面做刚性连接，固定座的连接孔位采用长圆孔设计，可适配现场安装时的少量位置偏差，降低现场安装的对位难度，机构的整体横向跨度可根据不同吨位、不同作业半径的起重设备做参数调整，单组滑轮的额定承载能力覆盖常规港口吊装的10t到50t载荷区间，可满足散货吊具、集装箱吊具的通用挂载需求。

　　钢丝绳的走线路径经过多轮优化，从卷扬机构引出后依次经过端部定滑轮、中间导向轮、动滑轮组再回到另一端的固定锚点，整个走线过程中钢丝绳的弯折角度控制在允许范围内，避免出现过小弯折半径导致的钢丝绳断丝、疲劳损伤问题，每个滑轮的侧边都设置有防脱绳挡边，挡边与滑轮轮缘的间隙控制在钢丝绳直径的三分之一以内，可杜绝设备运行过程中钢丝绳跳槽引发的安全事故。吊具连接端采用十字铰轴结构，可抵消吊重摆动过程中对滑轮组产生的附加弯矩，保护传动机构不受侧向力冲击，整个X轴移动行程的两端设置有机械限位块，限位块采用聚氨酯缓冲材质，可在机构运行到行程端点时吸收冲击动能，避免硬碰撞对结构件造成损伤。从实际应用的角度来看，这类X轴传动滑轮组结构相比传统的小车式横向移动机构，整体自重更轻，对主梁的载荷要求更低，适合在老旧码头起重设备改造、中小型港口固定式起重机的升级项目中使用，结构件的加工精度要求适中，大部分零部件都可以采用常规的机加工工艺完成制造，后期维护过程中滑轮、轴承、钢丝绳等易损件都可以快速更换，不需要对主体结构做大规模拆解，能够有效降低设备的全生命周期运维成本。

　　在建模过程中，所有滑轮的轮槽尺寸、轴径参数、安装孔位都参考了起重设备设计规范中的相关要求，各运动部件之间预留了足够的安全间隙，不会出现运行过程中的干涉问题，钢丝绳的走线完全按照实际装配路径排布，可直接用于后续的工程图导出、结构受力仿真分析，也可以作为起重设备教学、结构方案评审阶段的直观展示模型使用，帮助设计人员快速校验传动路径的合理性，提前发现结构设计中存在的干涉、偏载等潜在问题。
