Aprilia摩托后制动杆及配套成型模具

　　这套结构包含Aprilia车型配套的后制动杆本体，以及适配3D打印、碳纤维成型工艺的专用模具结构，面向摩托车改装、小批量定制配件生产场景设计，可直接用于手板验证、小批量碳纤维件制作环节。从实际装车用途来看，后制动杆是摩托车后轮制动系统的手动操控执行部件，骑手捏合制动杆时通过杠杆比放大手部握力，将作用力传递至后制动泵，推动制动油路建立压力实现后轮减速，其操作手感、结构强度直接决定骑行过程中的制动响应速度与骑行安全，是摩托车操控系统中直接接触骑手的核心交互部件。

　　设计过程中优先匹配了Aprilia对应车型的安装点位尺寸，制动杆的铰接孔位、与制动泵推杆的接触端面位置完全参照原车安装边界设定，安装孔同轴度公差控制在0.05mm以内，替换原车部件时无需额外打磨或改装，可直接完成装配。杠杆比经过多轮调校，握把行程控制在15-22mm的合理区间，既避免行程过短导致的制动突兀抱死，也不会因行程过长造成制动滞后，适配不同骑手的操作习惯。制动杆本体的外形采用了流线型过渡设计，握持区域做了符合人体工学的弧度处理，表面预留了防滑纹理的加工余量，长时间骑行握持不易产生滑脱或手部疲劳。

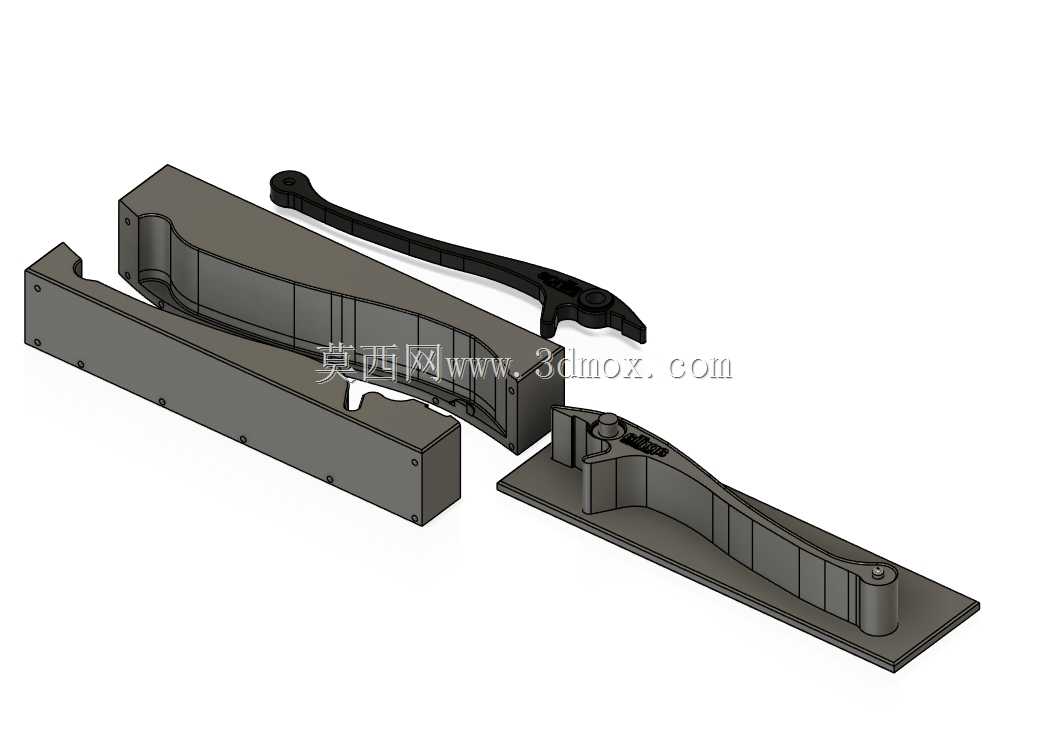

　　配套的模具结构完全适配小批量定制生产的工艺需求，模具分为上模、下模以及定位镶件三个核心部分，合模面做了0.02mm的精度配合，避免碳纤维铺层成型时出现溢料、飞边过厚的问题。模具的进料口、排气槽位置经过优化，既可以用于3D打印低熔点材质做快速样件验证，也可以直接作为碳纤维热压成型的简易模具使用，模具的锁紧点位采用标准螺栓孔设计，无需专用工装即可完成合模锁紧，适合改装工作室、小批量配件生产场景使用，不需要投入高额的钢模开模成本。

　　从结构强度设计来看，制动杆的受力区域做了局部加厚处理，铰接位置的壁厚比非受力区域厚2mm，同时在杆身内部设计了交错的加强筋结构，在保证整体重量比原厂金属制动杆轻30%的前提下，结构强度可以满足120N握力下的反复加载测试，不会出现断裂或塑性变形。模具的成型腔完全复刻制动杆的外形曲面，曲面连续性达到G2级别，成型后的制动杆表面无需大量后处理，仅需简单打磨即可进行表面喷涂或包覆处理。安装边界方面，整套模具的外形尺寸控制在280mm120mm60mm以内，普通桌面级3D打印机即可完成模具的打印制作，不需要大尺寸工业打印设备，降低了小批量生产的设备门槛。制动杆的整体长度为142mm，铰接孔中心到握持端的距离为118mm，与原车制动杆的操作力臂完全一致，更换后不会改变原车的制动操作手感，适配Aprilia对应车型的原车制动泵参数，不会出现制动压力不匹配的问题。在实际生产验证环节，这套模具可以支持单次1-2件的碳纤维件成型，成型周期控制在4小时以内，相比传统数控加工单个制动杆的生产周期缩短60%以上，材料利用率提升40%，非常适合个性化改装、赛事专用配件的快速迭代生产。
