工业气体输送分配桁架式管道桥结构

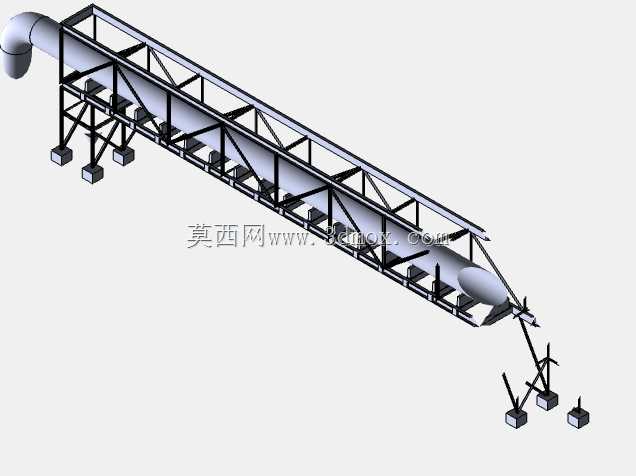

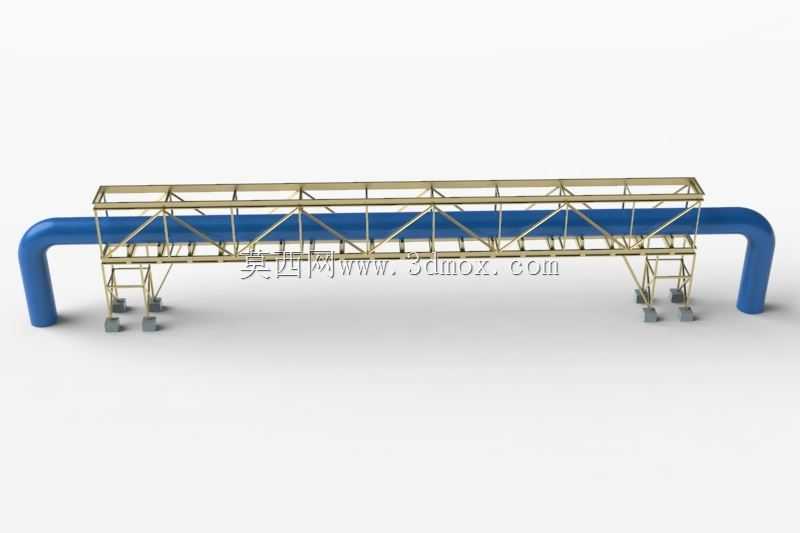

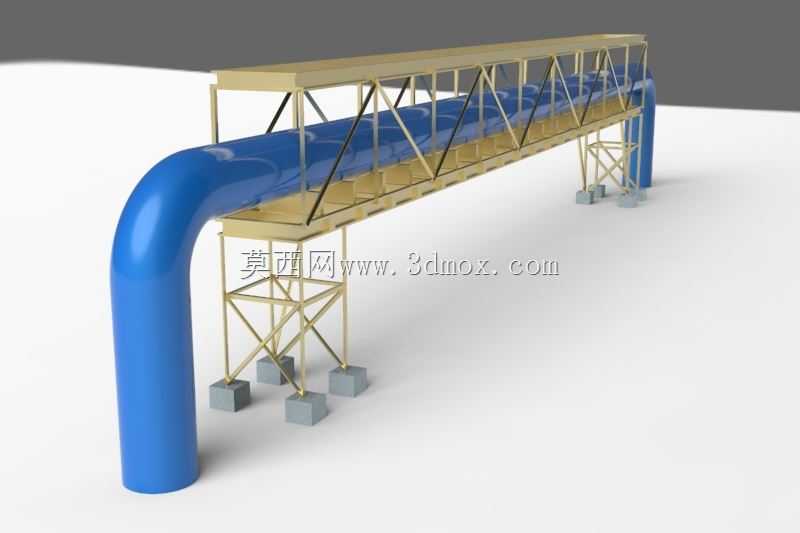

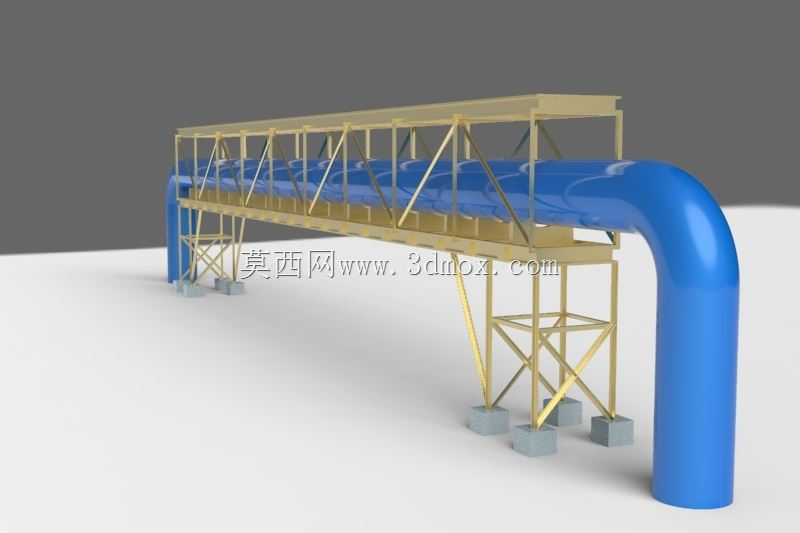

　　在厂区集中供气、工艺气体循环输送的场景中，这类架高式气体分配桥是衔接气源站与各用气工位的核心流体输送载体，区别于地面铺设的管线，架高设计能规避地面设备通行、物料堆放对管线的挤压磕碰，同时减少管线占用的地面作业空间，尤其适合多工位并行用气的生产车间、化工制程区的气体路由规划。从结构组成来看，整套系统分为大曲率弯管主体、桁架支撑体系、混凝土配重基座三个核心部分，管道部分采用大口径圆弧弯头实现垂直方向到水平输送方向的平滑过渡，弯头曲率半径严格匹配管内气体流速要求，避免直角转向带来的局部压损激增，减少气体输送过程中的能耗损失，水平段管道沿桁架纵向贯通，可根据不同工位的用气需求在管身预留分支接口，实现单路主管向多个用气点的稳定供气。

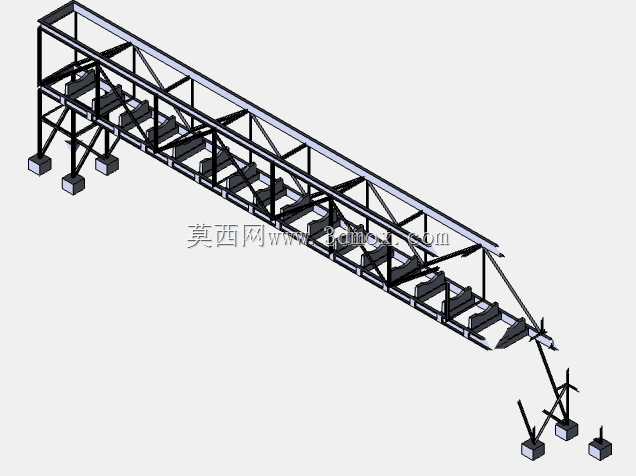

　　支撑桁架采用型钢焊接的格构式结构，竖向立柱与横向、斜向连接杆件形成稳定的三角受力体系，既能承担管道自重、管内气体重量带来的竖向荷载，也能抵御厂区内横向风载、管道振动带来的水平方向作用力，每一组桁架底部都设置了独立的混凝土配重块，配重块的接地面积经过荷载验算，能将上部结构的压强分散到地面承载层，避免长期使用后出现基础沉降导致的管线错位。设计过程中首先要确定管线的整体路由走向，根据用气点的分布位置确定水平段管道的总长度，再结合地面通行的净空要求确定架高高度，弯头的转弯半径需要匹配管道口径，通常取管道直径的1.5到2倍，保证气体转向时流态稳定，不会在弯头内壁形成紊流区造成额外的压力损失。

　　桁架的杆件选型需要根据管道总重量、当地风压值做力学仿真校核，斜撑的排布角度控制在45度到60度之间，最大化材料的受力效率，减少不必要的材料冗余。安装边界方面，整套结构的安装需要先在地面标定各个配重基座的定位点，保证基座中心连线与管道走向完全重合，基座安装完成后需要检测顶面水平度，误差控制在允许范围内再进行桁架的吊装拼接，桁架组装完成后再进行管道的吊装对接，管道接口处需要做密封性能测试，保证高压气体输送过程中不会出现泄漏。水平段管道的顶面预留了巡检通道的安装位置，后期可搭配防滑步道板与防护栏杆，方便运维人员定期检查管道接口、阀门的工作状态，管道外壁可根据输送气体的类型做对应的防腐、标识处理，方便现场人员快速识别管线内的介质类型。

　　这类结构相比地下管廊，施工周期更短，后期维护检修的可达性更好，出现泄漏问题时能快速定位故障点，适合在中小型厂区、制程区改造项目中使用，结构模块化的设计也能根据实际输送距离做桁架段的拼接延长，适配不同场地的布局需求。在实际选型应用中，需要根据输送气体的性质确定管道材质，普通压缩空气可采用常规碳钢管道，腐蚀性气体则需要更换为不锈钢或内衬防腐层的管材，桁架表面统一做防锈喷涂处理，提升户外或潮湿车间环境下的结构使用寿命，基座与桁架立柱之间采用螺栓连接的方式，方便后期管线调整时的拆卸移位，不需要破坏原有地面结构。
