钢铁侠面具造型LED发光钥匙扣结构设计

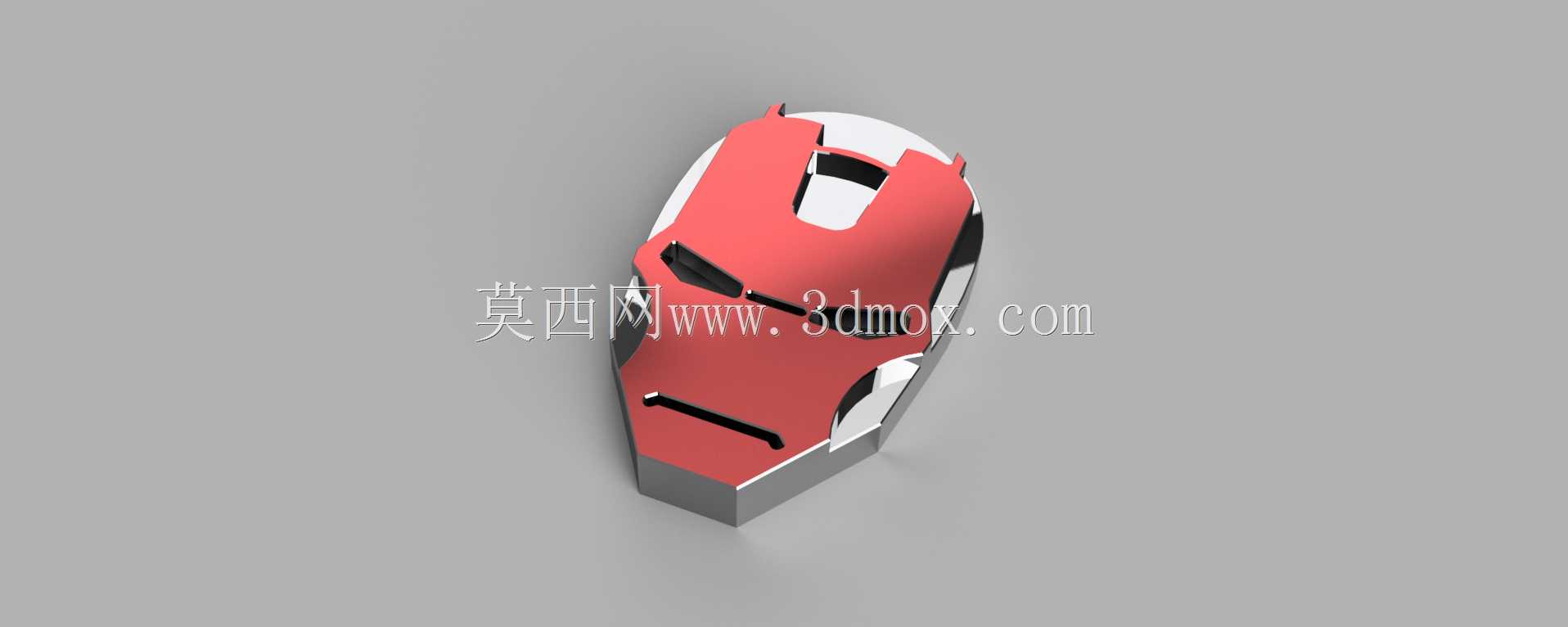

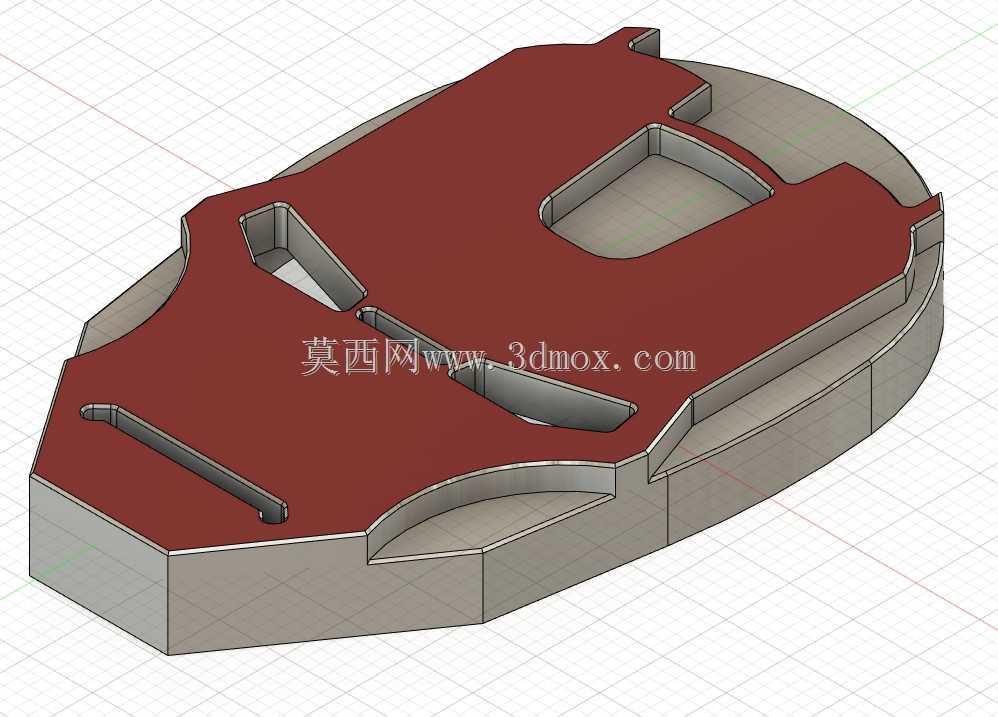

　　这款创意挂饰类结构件，最初的设计需求来自文创周边的定制开发，面向IP衍生周边的量产落地场景，主要用于日常随身钥匙挂载、背包装饰挂载，同时集成低功耗LED照明功能，可在暗光环境下提供短时局部照明，比如夜间开门找锁孔、翻找包内小物件时提供辅助光源，兼顾装饰性与实用属性。从结构拆分来看，整体采用上下壳扣合的装配逻辑，上壳为面具造型的外露面，做了分色区域的结构预留，红色面罩区域与银色基底区域做了0.15mm的台阶差，方便后续表面处理时做遮喷分色，避免溢漆影响外观还原度；眼部开槽位置做了0.8mm的导光件安装槽，可直接卡入乳白色PC导光柱，将内部LED的光线均匀导出，避免出现局部亮斑。

　　下壳为安装基座，内部预留了CR1220纽扣电池的安装仓，仓体做了正负电极的弹片卡位，弹片采用0.2mm厚的磷青铜片，弯折角度经过反复调整，确保电池装入后接触电阻稳定在50mΩ以内，不会出现接触不良导致的灯光闪烁问题；电池仓侧边预留了微型拨动开关的安装位，开关拨杆伸出下壳侧面1.2mm，拨动行程控制在1mm，既方便手指操作，又不会因为日常挂载剐蹭意外开关。整体外形尺寸控制在45mm×25mm×8mm，这个尺寸是经过多轮佩戴测试确定的，既不会因为尺寸过大导致挂载后硌腿、晃荡异响，也不会因为尺寸过小导致面具造型细节丢失，同时满足内部电池、LED、导光件的安装空间要求。

　　挂孔位置做在结构顶部居中处，孔内径3mm，孔边缘做了R0.5的圆角，避免挂环长期摩擦出现应力断裂，挂孔周边的壳体壁厚加厚到1.8mm，相比其他区域1.2mm的常规壁厚提升了结构强度，能承受5kg的静态拉力，满足日常挂载的强度要求，不会出现挂孔断裂导致配件丢失的问题。上壳与下壳的连接采用超声波焊接工艺，焊接筋设计为0.3mm宽的三角形筋，焊接深度0.4mm，焊接后接缝处的溢料控制在0.1mm以内，后续不需要额外做打磨处理，直接可以进入表面喷涂工序，减少后处理的工时成本。LED选用0603封装的暖白光贴片灯，焊接位置正对眼部导光柱的入光面，灯珠与导光柱之间预留0.2mm的间隙，避免装配时压伤灯珠，电路走线采用铜箔蚀刻在0.3mm厚的FR-4玻纤板上，电路板通过两个定位柱卡在下壳内部，不需要额外打胶固定，提升装配效率。在设计过程中，特意对造型的棱角做了R0.3的圆角处理，既保留了钢铁侠面具的硬朗线条感，又避免锐边划伤使用者，所有外露面的脱模斜度控制在1.5度，确保注塑生产时能顺利脱模，不会出现顶白、拉伤的外观缺陷。

　　壁厚设计全程遵循均匀原则，除了挂孔加强区域外，其余位置壁厚差控制在0.3mm以内，避免注塑时出现缩痕、翘曲问题，面具表面的开槽细节，比如眼部、嘴部的开槽，槽深不超过壁厚的1/2，避免出现注塑填充不足的问题。实际装配验证阶段，针对钥匙扣常见的跌落场景做了结构优化，四个边角位置做了隐形的加强筋，从1.2m高度自由跌落到水泥地面时，不会出现壳体开裂、焊接缝脱开的问题，电池也不会因为冲击弹出仓外。LED的供电回路中串联了1kΩ的限流电阻，将灯珠工作电流控制在5mA，单颗CR1220电池可以支持连续点亮10小时以上，满足日常偶尔使用的续航需求，不需要频繁更换电池。导光柱表面做了细磨砂处理，光线导出后柔和不刺眼，不会出现直视眩光的问题，同时磨砂面也不容易残留指纹，长期使用后外观依旧整洁。整个结构的所有零件都采用常规注塑工艺生产，不需要特殊的模具结构，模具采用1出4的型腔布局，量产时的成型周期控制在25秒以内，能有效控制生产成本，适配文创周边大批量生产的成本控制要求。
