工业车间多层斜置物料周转手推车

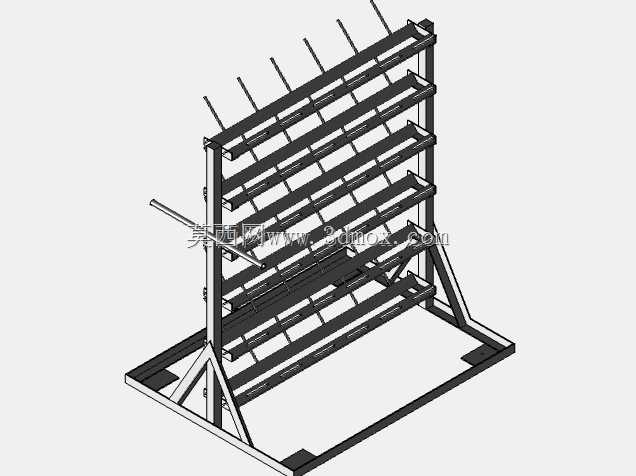

　　这款多层斜置结构的物料周转手推车，主要面向电子变压器生产车间、线束加工车间、小型五金件组装产线的工序间物料转运场景设计，解决传统平面手推车物料堆叠杂乱、取件效率低、易刮伤工件表面的实际痛点。从结构设计逻辑来看，整体采用方管焊接框架作为承载主体，底部为矩形焊接底架，底架四角预留了脚轮安装位，可根据车间地面工况选配万向脚轮或定向带刹车脚轮，底架与后侧主立柱之间采用三角斜撑加固，避免满载状态下框架出现侧向形变，后侧立柱向上延伸形成整体支撑骨架，每层置物架采用向后倾斜5度的安装角度，这个角度是经过多次现场调试确定的，既可以防止放置在层架上的长条状工件、盘状物料在转运过程中向前滑落，又能让作业人员在取件时无需过度弯腰探身，适配多数产线作业人员的站立操作取件高度。

　　层架部分采用多根平行横置方管作为承载梁，横管之间预留均匀间隙，一方面可以减轻整体车架自重，降低推行时的人力负载，另一方面间隙可以容纳工件上突出的引脚、接线端，避免工件放置时出现凸起部位受压变形的问题，最上层的立柱顶端还设置了一排向上的短插杆，可用来悬挂带孔的料盒、工装卡袋或者标识牌，方便作业人员区分不同批次的物料。从安装边界与尺寸适配来看，整体宽度控制在800mm以内，刚好可以适配车间多数通道的通行宽度，包括产线之间1米宽的人行通道、消防通道的通行要求，整体高度控制在1600mm左右，不会遮挡作业人员推行时的前方视线，避免转运过程中碰撞通道旁的设备或人员，底架的纵向深度设置为600mm，保证满载时整车重心落在底架支撑范围内，推行转向时不会出现侧倾风险。

　　在实际使用场景中，这款手推车可以直接对接绕线工序、焊锡工序、组装工序的工位旁，将前序加工完成的变压器骨架、线束组件、小型五金件分层放置在不同层架上，避免不同规格的物料混放造成的分拣耗时，斜置的层架设计让物料的标识面自然朝向作业人员一侧，无需翻找就能快速识别物料型号，相比传统的平板手推车，同等占地面积下的有效承载面积提升了4倍以上，同时减少了物料堆叠造成的表面刮伤、引脚变形等不良品问题。车架的焊接位置全部做了打磨去毛刺处理，避免转运过程中毛刺刮伤工件表面或者划伤作业人员，整体框架没有突出的尖锐棱角，所有方管端部都做了封头处理，防止车间内的灰尘、切削液进入管内造成锈蚀，延长设备的实际使用寿命。

　　在设计过程中还考虑了不同场景的适配性，如果用于较重工件的转运，可以在底架上额外增加配重块安装位，提升整车的稳定性，如果用于洁净车间场景，也可以在层架表面铺设防静电胶皮，满足电子元器件转运的防静电要求，车架后侧还预留了推手安装位，可根据使用习惯安装横向推手或者侧置推手，适配不同作业人员的推行习惯。
