侧装扁门搭扣式弹簧锁扣结构设计

　　在各类工业箱体、设备舱门、特种车辆侧门、小型机电设备外罩的结构设计环节，锁闭件的选型往往直接决定了设备后期运维的便捷性与门体闭合的可靠性，这类搭扣式锁扣正是针对侧开、扁形门体的安装场景开发的快开式锁闭结构。不同于传统转舌锁、螺栓压紧结构需要借助工具完成启闭操作，该搭扣采用杠杆压紧原理，通过扳动扣体实现锁钩与底座的啮合与脱开，徒手即可完成门体的开启与锁闭，在需要频繁开合检修的设备舱、工具箱、电气柜侧门场景下，能够大幅降低运维操作的时间成本。

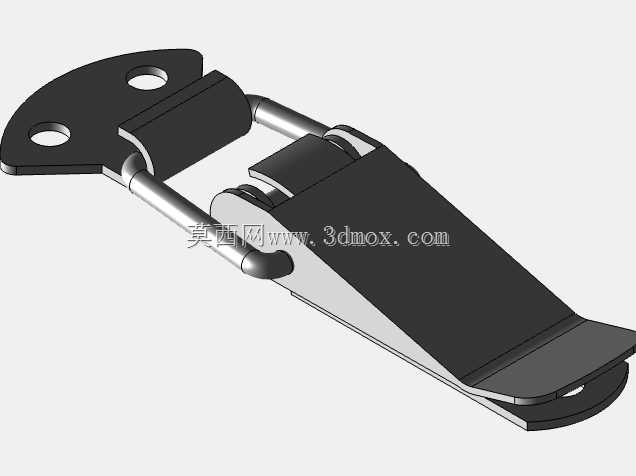

　　从结构设计逻辑来看，该锁扣采用分体式布局，一端为带安装孔的固定底座，用于通过螺栓紧固在门框的固定侧，另一端为带弹性补偿的活动扣体，铰接在可扳动的杠杆臂上，锁闭过程中杠杆臂绕底座转轴转动，活动扣体勾住门体侧的挂钩座后，杠杆越过死点位置实现自锁，内置的弹性结构能够补偿门体密封件的压缩量，即使门体粘贴有橡胶密封条，扣合后也能持续提供稳定的压紧力，避免设备运行过程中因振动出现松脱、异响的问题。

　　安装边界方面，固定底座采用两孔平行安装布局，安装孔位的中心距经过标准化适配，能够匹配市面上多数通用型搭扣的安装孔位，替换原有老旧锁扣时无需重新在门体上打孔，降低改造工作量；扣体的活动行程预留了足够的调节余量，能够适应3-8mm厚度范围内的门体安装需求，无论是薄钢板折弯的设备外罩，还是带木质衬层的工具箱门，都能通过调整扣体的挂接位置实现合适的压紧度。功能适配性上，该锁扣不区分左右安装方向，固定底座既可以安装在门的左侧，也可以安装在门的右侧，无需单独采购左开、右开两种规格的配件，能够减少生产环节的配件库存种类，降低仓储管理成本；扣体表面采用黑化处理，具备基础的防锈能力，在普通室内工业环境下长期使用不会出现锈蚀卡滞的问题，扳动部位做了圆弧过渡处理，操作时不会划伤手部，符合工业设备的人机工程要求。

　　实际选型应用时需要注意，该搭扣属于轻载型锁闭件，适用于门体重量不超过15kg、无高强度密封压力要求的侧开式门体，若应用在户外设备、有高压密封要求的舱体上，则需要额外增加锁止结构或者选用承载等级更高的搭扣型号；安装时需要保证固定底座与门体挂钩座的对位精度，若两者对位偏差过大，会导致扣合后压紧力不均，长期使用会出现扣体变形、锁闭失效的问题。从三维建模的角度来看，该模型完整还原了搭扣的铰接运动关系，各个转动副的配合间隙按照实际冲压件的公差要求设置，活动扣体的弹簧补偿结构也做了等效还原，在做设备整体的运动干涉检查时，可以直接调用该模型模拟门体开合、搭扣锁闭的全过程，验证安装位置是否存在干涉、扣合行程是否满足门体密封的压缩量要求，避免后期生产装配时出现结构不匹配的问题。不同于外露式的螺栓锁结构，该搭扣锁闭后扣体完全覆盖铰接部位，外观平整无突出的尖锐结构，既能够避免设备搬运过程中勾挂其他物件，也能提升设备外观的整体性，在小型机电设备、移动工具箱、检测仪器外罩等对外观有一定要求的产品上应用十分广泛。
