4.5英寸手动真空海吸盘结构设计

　　在户外临时挂载、车载设备固定、摄影器材架设、小型工装临时定位等场景里，手动真空吸盘一直是无需打孔、不破坏基面的核心固定部件，这款4.5英寸规格的海吸盘，就是针对光滑平整基面的临时固定需求做的结构优化设计。从实际使用场景来看，这类吸盘常被用在汽车漆面、光滑瓷砖、玻璃幕墙、平整金属板面上，用来挂载临时标识、小型摄像设备、户外露营配件、工装检测的临时传感器支架，相比胶粘固定、磁吸固定，它不会在基面残留胶渍，也不受基面导磁属性限制，拆卸后不会对基面造成任何损伤，适配场景覆盖了民用临时挂载到工业现场临时定位的多个领域。

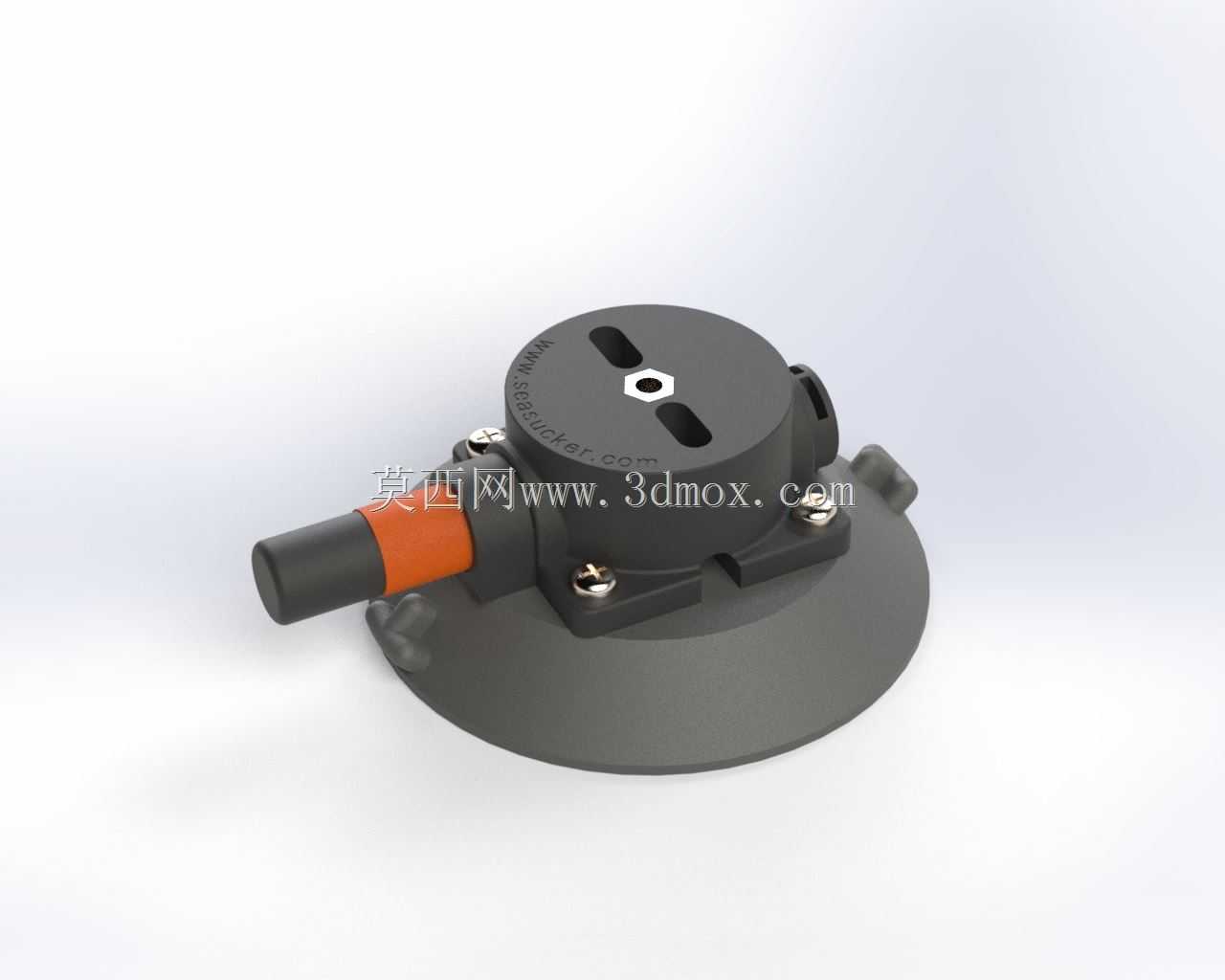

　　这款吸盘的核心功能是通过手动操作排出吸盘与基面之间的空气，形成稳定的负压差来实现可靠吸附，侧面的橙色操作杆就是负压触发与释放的操作部件，扳动操作杆时，吸盘中心的提拉结构会向上拉起吸盘橡胶主体的中心区域，在密封唇边与基面完全贴合的状态下，吸盘内部形成封闭的负压腔，依靠大气压将整个吸盘压紧在基面上，反向扳动操作杆即可释放负压，轻松取下吸盘，不需要额外的气源或者供电，完全手动操作，在无外接动力的户外、野外作业场景下适配性极强。

　　从设计思路上看，整个结构做了明确的功能分区：底部是直径4.5英寸的柔性橡胶吸盘主体，唇边做了圆弧过渡的薄边设计，能够在一定粗糙度的光滑基面上实现可靠密封，即使基面存在微小的不平整，柔性唇边也能通过自身形变填补缝隙，避免负压泄漏；上部的硬质塑料基座承担结构支撑作用，中心的金属嵌件是核心受力部件，用来连接操作杆的提拉机构，同时基座上预留的两个安装孔位，可以用来固定外接的挂载支架，不管是加装球头云台、固定卡扣还是工装连接板，都能通过这两个孔位实现可靠连接，基座边缘的两个固定耳是吸盘自身的结构限位，避免操作杆扳动时基座出现跟转。

　　尺寸与安装边界上，这款吸盘的有效吸附直径为4.5英寸，也就是约114.3mm，对应的有效吸附面积在理想光滑基面上可以提供足够的垂直拉力与水平剪切力，满足常规小型配件的挂载需求；整体安装高度从基面到操作杆最高处的尺寸控制得比较紧凑，不会因为过高导致挂载后力臂过长影响稳定性；操作杆的长度经过力矩优化，普通人单手即可完成扳动操作，不需要借助额外工具，扳动到位后操作杆会处于自锁状态，不会因为日常振动出现松脱导致负压泄漏。

　　结构细节上，基座与橡胶吸盘之间通过压合结构实现密封连接，没有额外的粘接层，避免长期使用后粘接层老化导致漏气；中心的金属连接螺丝采用不锈钢材质，在户外潮湿环境下也不会出现锈蚀卡滞，保证操作的顺畅性；操作杆表面做了防滑纹理处理，手上沾有少量水渍或者油污时也能可靠操作。在实际选型使用时需要注意，这类吸盘仅适用于光滑无孔隙的基面，多孔材料、粗糙水泥面、有明显凹凸纹理的基面无法形成有效密封，不能达到额定吸附力；使用前需要清理基面的沙尘、颗粒杂质，避免杂质硌伤吸盘唇边导致漏气，长期使用后如果唇边出现磨损，可以单独更换橡胶吸盘主体，上部的硬质基座与操作机构可以重复使用，降低使用成本。

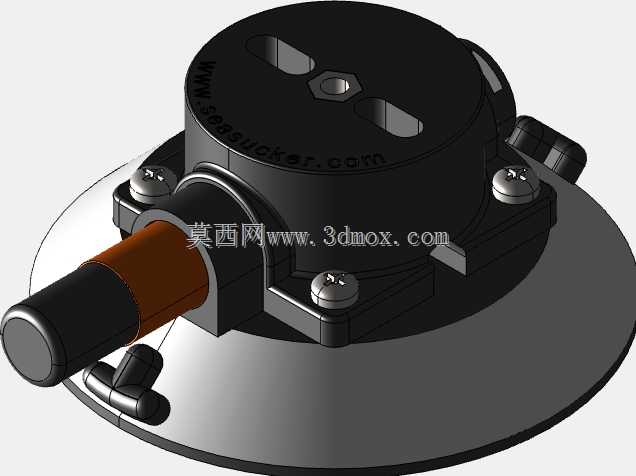

　　从三维建模的角度来看，这个模型完整还原了吸盘的所有配合结构，包括橡胶唇边的厚度变化、操作杆的铰接结构、基座安装孔的位置精度、中心提拉机构的运动行程，在做配套挂载支架设计时，可以直接调用这个模型做装配干涉检查，确认安装空间是否足够，操作杆扳动时是否会和挂载的部件出现碰撞，不需要重新测绘吸盘尺寸，能够大幅缩短配套结构的设计周期。
