电源变压器组装堆叠承载结构设计

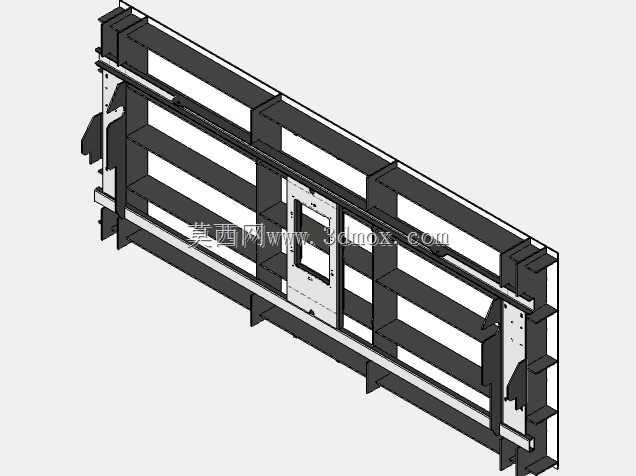

　　在中小功率电源变压器的批量组装生产环节，层叠式承载结构是衔接各工序流转、保障装配精度的核心工装载体，本次设计的组装堆叠结构，主要面向环形、EI型等常规小尺寸电源变压器的组装工序，适配生产线工位间的工件周转、半成品暂存以及组装过程中的定位承载需求。从实际产线的使用痛点出发，常规变压器组装过程中，多采用零散托盘放置待装铁芯、绕组、绝缘骨架等部件，容易出现部件磕碰、绕组绝缘层划伤、引脚变形等问题，且不同工序流转时需要反复整理工件，严重影响装配效率，同时零散放置的工件无法匹配自动化组装设备的上料定位要求，难以适配半自动化产线的升级需求。该堆叠结构采用分层式框架设计，每层承载位设置与变压器骨架轮廓匹配的定位卡槽，卡槽边缘做R1.5的圆角过渡，避免硬质棱角刮伤绕组外层的绝缘漆包线，卡槽的定位公差控制在±0.2mm范围内，既可以方便工件取放，又能保证工件放置后不会在周转过程中出现窜动。层与层之间采用插拔式定位柱连接，定位柱与层板上的定位孔采用H7/g6的间隙配合，堆叠时可以快速对齐，不需要额外校准，单组结构最多可堆叠8层，满载状态下整体结构的重心偏移量控制在5mm以内，周转搬运时不会出现倾翻风险。

　　结构的主体承载面采用镂空网格设计，一方面可以减轻整体自重，单块层板的自重控制在0.8kg以内，操作人员单手即可完成取放堆叠操作，另一方面镂空结构可以避免组装过程中残留的焊锡渣、绝缘胶带碎屑堆积在承载面上，日常清理时只需要倒置轻拍即可排出杂物，减少工位清洁的工作量。在安装边界尺寸上，单块层板的外形尺寸控制在320mm*240mm，适配生产线通用的流利条货架、工位周转车的台面尺寸，不需要对现有产线的工位器具进行额外改造即可直接投入使用；每层的净空高度设置为65mm，可以覆盖高度在60mm以内的常规电源变压器半成品，包括带引脚插针的骨架、预绕完成的绕组组件、待压装的铁芯叠片等不同组装阶段的工件。

　　考虑到组装工位可能存在助焊剂、绝缘漆飞溅的情况，结构的所有外露表面都做了硬质阳极氧化处理，表面硬度达到HV300以上，耐常规有机溶剂腐蚀，长期使用不会出现表面锈蚀、涂层脱落的问题，不会对变压器工件造成污染。在功能适配性上，该结构除了用于工序间的工件周转暂存，还可以直接作为组装操作的承载平台，层板底部设置有与工位工作台定位槽匹配的定位凸条，放置在操作台上时不会出现滑动，操作人员可以直接在层板上完成绕组引脚搪锡、绝缘片叠放、铁芯插装等操作，不需要额外转移工件，减少了工件反复搬运带来的变形风险。

　　针对不同规格的变压器产品，该结构的层板卡槽采用模块化可更换设计，只需要更换对应轮廓的卡槽嵌件，即可适配不同尺寸、不同引脚排布的变压器产品，不需要整体更换堆叠框架，大幅降低了多品种小批量生产模式下的工装投入成本。从结构强度校核的角度，单块层板的额定承载重量为12kg，按照单只电源变压器平均重量0.3kg计算，单块层板可放置40只工件，满载时层板的最大形变量不超过0.1mm，不会因为长期承重出现层板弯曲变形的问题，定位柱的抗剪切强度满足满载堆叠8层时的承重要求，反复插拔使用的寿命不低于1万次，完全可以满足批量生产的长期使用需求。在实际产线的适配场景中，该堆叠结构可以直接对接自动化上料机构的料仓，层板的定位精度满足机械臂自动取件的定位要求，不需要额外增加定位工装即可实现半自动化组装，帮助产线提升组装效率，降低人工操作的重复劳动强度，同时减少工件周转过程中的外观损伤率，提升电源变压器产品的组装成品率。
