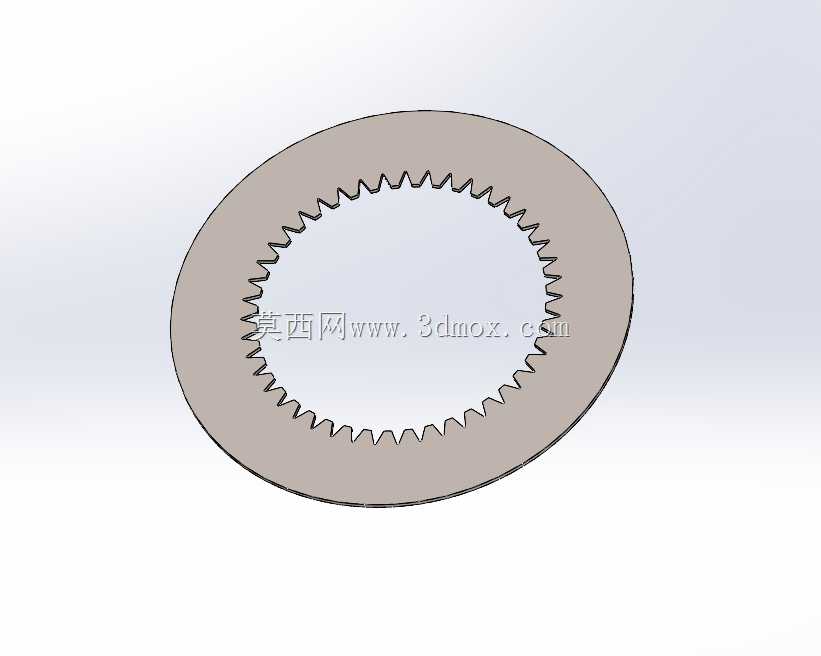

电源变压器用内齿环形压力板结构

　　在中小功率电源变压器的装配工序里，绕组与铁芯的轴向压紧可靠性直接决定了设备运行时的抗振动能力、噪音水平以及长期工作的绝缘稳定性，这款内齿环形压力板就是针对油浸式或干式环形电源变压器的绕组端部压紧需求设计的结构件。不同于常规平垫圈式的压板结构，这款零件采用环形薄型板体设计，内圈均匀分布渐开线齿形结构，在实际装配场景中，内齿可以精准卡入变压器中心柱对应的定位槽或者配套骨架的齿位中，避免压板在长期受温度循环、电磁振动影响下出现周向转动移位，保证压紧力始终均匀作用在绕组端部的绝缘压圈上，不会因为压板偏移导致局部压紧力不足，引发绕组松动、层间绝缘磨损的问题。

　　从设计思路来看，这款压板的板体厚度控制在适配对应功率等级变压器的压紧行程范围内，外圆尺寸略小于变压器外壳或者铁芯夹件的内安装边界，安装时不需要额外扩孔或者修改夹件结构，可以直接套入中心柱放置在绕组端部的绝缘件上方，配合中心的锁紧螺母或者拉杆实现轴向预紧。内齿的齿形参数经过匹配校核，齿根位置做了小圆弧过渡处理，避免冲压加工或者长期受力时出现应力集中导致齿部断裂，齿顶的间隙控制在合理范围，既保证卡入定位的顺畅性，不会因为加工公差导致装配卡滞，又能限制周向的窜动间隙，在变压器承受运输振动或者短路电动力冲击时，压板不会出现相对滑动。

　　实际应用中，这类压力板多用于环形铁芯的电源变压器，比如工业控制设备的供电变压器、小型配电变压器、音频设备的电源变压器场景，这类变压器的绕组通常是绕制在环形铁芯上，端部的压紧如果采用普通平压板，很容易因为绕组的环形曲面受力不均，导致局部绕组变形，而这款压板的环形平面经过平面度管控，装配后和绝缘压圈的接触面积均匀，能把锁紧力均匀分散到整个绕组端部的环形接触面上，避免局部压力过大压损绝缘层，也不会因为压力不足导致绕组在电磁力作用下产生微幅振动，降低运行噪音。

　　在安装边界上，这款压板的内齿分度圆和变压器中心定位柱的齿形参数完全适配，装配时不需要额外的定位销或者紧固件，只需要将内齿对准定位柱的齿槽放入即可，装配效率比传统的带定位销的压板更高，适合批量生产的变压器装配线使用。板体的材质通常选用冷轧钢板冲压成型后做表面防锈处理，在保证结构强度的前提下控制零件重量，不会给变压器的整体重量带来过多负担，同时板材的刚性经过校核，在额定的预紧力作用下不会出现翘曲变形，保证长期使用过程中压紧力的衰减量控制在允许范围内，避免设备运行一段时间后因为压板变形导致预紧力下降，引发绕组松动故障。

　　不同于其他传动场景的内齿零件，这款压板的齿形并不承担扭矩传递的作用，核心功能是周向防转定位，所以齿部的受力载荷很小，设计时不需要按照齿轮传动的强度要求做复杂的强度校核，只需要保证齿部在装配和正常使用过程中不会出现断裂变形即可，这也让零件的加工工艺更简单，采用普通冲压工艺就可以批量生产，加工成本更低，适合作为变压器的标准配套配件使用。在实际选型时，只需要匹配对应变压器的中心柱直径、绕组端部的环形接触尺寸，就可以直接选用，不需要做额外的结构修改，能够缩短变压器的结构设计周期，减少非标零件的设计工作量。
