尼龙GF材质小型电动平行夹爪结构设计

　　这款小型电动夹爪的设计初衷，是面向桌面级轻载自动化作业场景，填补小行程、低负载、低成本末端执行器的选型空白，常见应用在3C电子小件分拣、实验室样本转运、小型装配工位的工件取放环节，适配负载在500g以内的薄型、小型规则工件夹取，相比气动夹爪无需布设气路与气源处理元件，仅需供电与简单IO信号即可完成动作，非常适合集成在桌面机械臂、小型线性滑台模组的末端，也可单独作为小型工装的夹取执行单元使用。

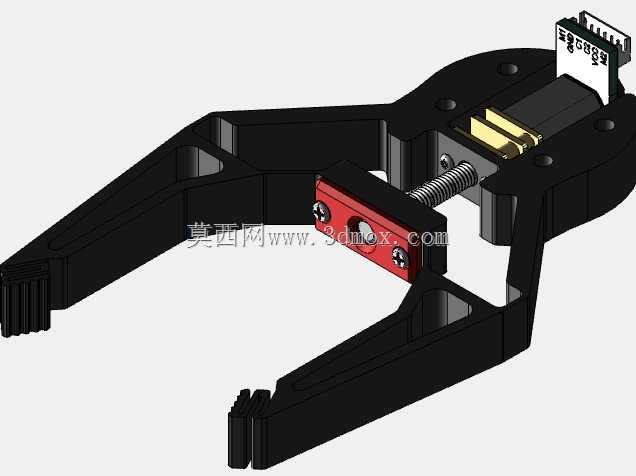

　　从结构设计逻辑来看，夹爪采用对称平行开合的运动形式，驱动端选用N20规格微型直流螺杆电动机，通过螺杆旋转带动中间的红色滑动块做直线往复运动，滑动块两侧通过铰接结构连接左右两个夹爪臂，夹爪臂通过固定在主体基座上的转轴做定轴转动，将滑动块的直线位移转化为两个夹指的同步平行开合动作，这种结构相比直接齿轮啮合的夹爪，具备一定的反向自锁特性，在电机断电状态下夹指不会因为工件外力轻易松脱，能避免掉件风险。夹爪的主体框架、夹指臂均采用尼龙GF材质加工，也就是添加玻璃纤维增强的尼龙材料，这种材料相比普通ABS具备更高的刚性与抗蠕变性能，同时重量远低于铝合金构件，能大幅降低末端执行器的自重，减少对搭载平台的负载冗余要求，适合对末端重量敏感的小型桌面机械臂使用。

　　安装边界方面，夹爪主体的基座背部预留了标准的安装孔位，可直接适配常见的小型机械臂末端法兰安装尺寸，不需要额外设计转接板；夹指的开合行程控制在20mm区间，可覆盖绝大多数小型电子元件、塑料小件的夹取尺寸范围，夹指末端做了齿形防滑纹理设计，夹取光滑表面工件时能提供足够的摩擦力，避免夹取过程中工件打滑偏移。传动部分的螺杆采用金属材质，与滑动块内的螺纹孔配合，滑动块与基座之间设置了导向限位结构，避免滑动块在运动过程中出现偏摆，保证两个夹指的开合同步度偏差控制在0.2mm以内，满足小型工件的精准对位夹取要求。

　　在实际工况适配中，这款夹爪的供电电压适配常见的微型电机驱动电压范围，可直接搭配常用的微型直流电机驱动板使用，不需要额外定制驱动电路；运动过程中夹指的夹紧力可通过电机的供电电流做简单调节，针对不同硬度的工件调整夹紧力大小，避免夹伤易碎或者软质工件。结构上所有转动铰接位置都预留了自润滑轴承的安装位，长期往复运动下不会出现铰接孔磨损导致的间隙过大问题，整体运动寿命能满足小型自动化设备长期高频次作业的使用需求。夹爪的整体外形紧凑，横向最大宽度不超过80mm，纵向长度不超过100mm，厚度方向控制在30mm以内，在狭小的作业空间内也能灵活完成取放动作，不会和周边工装、工件产生干涉。

　　从设计细节来看，夹爪的电机安装位做了嵌入式定位结构，电机装入基座后通过螺丝锁紧固定，不需要额外的定位工装就能保证电机输出轴与传动螺杆的同轴度，降低装配难度；夹指臂与滑动块的铰接销采用标准微型圆柱销，属于通用标准件，后期维护更换时不需要定制非标零件，能降低设备的维护成本。基座上的所有螺丝孔位都做了沉头设计，螺丝锁紧后不会突出基座表面，避免安装或者运动过程中螺丝与其他部件产生刮擦。夹爪的走线槽设置在基座背部，电机的供电线可从背部走线槽引出，不会外露在夹爪运动范围内，避免长期运动过程中线材被夹爪拉扯磨损。
