双速比可变齿轮传动机构结构设计

　　这套可变传动结构主要面向小载荷动力传输场景设计，可在不更换传动轮系的前提下实现两种固定传动比的快速切换，适配教学演示、小型自动化设备动力传输、桌面级机械装置动力调配等多种应用场景。在小型教具开发场景中，该结构可直观展示齿轮啮合传动、离合器接合脱开的动作逻辑，帮助学习者理解变速传动的核心原理；在小型自动化输送、工位切换类设备中，可根据工位动作需求切换传动比，满足空载快速进给、负载低速输出的不同工况要求，无需额外配置变频调速模块即可实现两档速度切换，有效降低小型设备的电控成本。

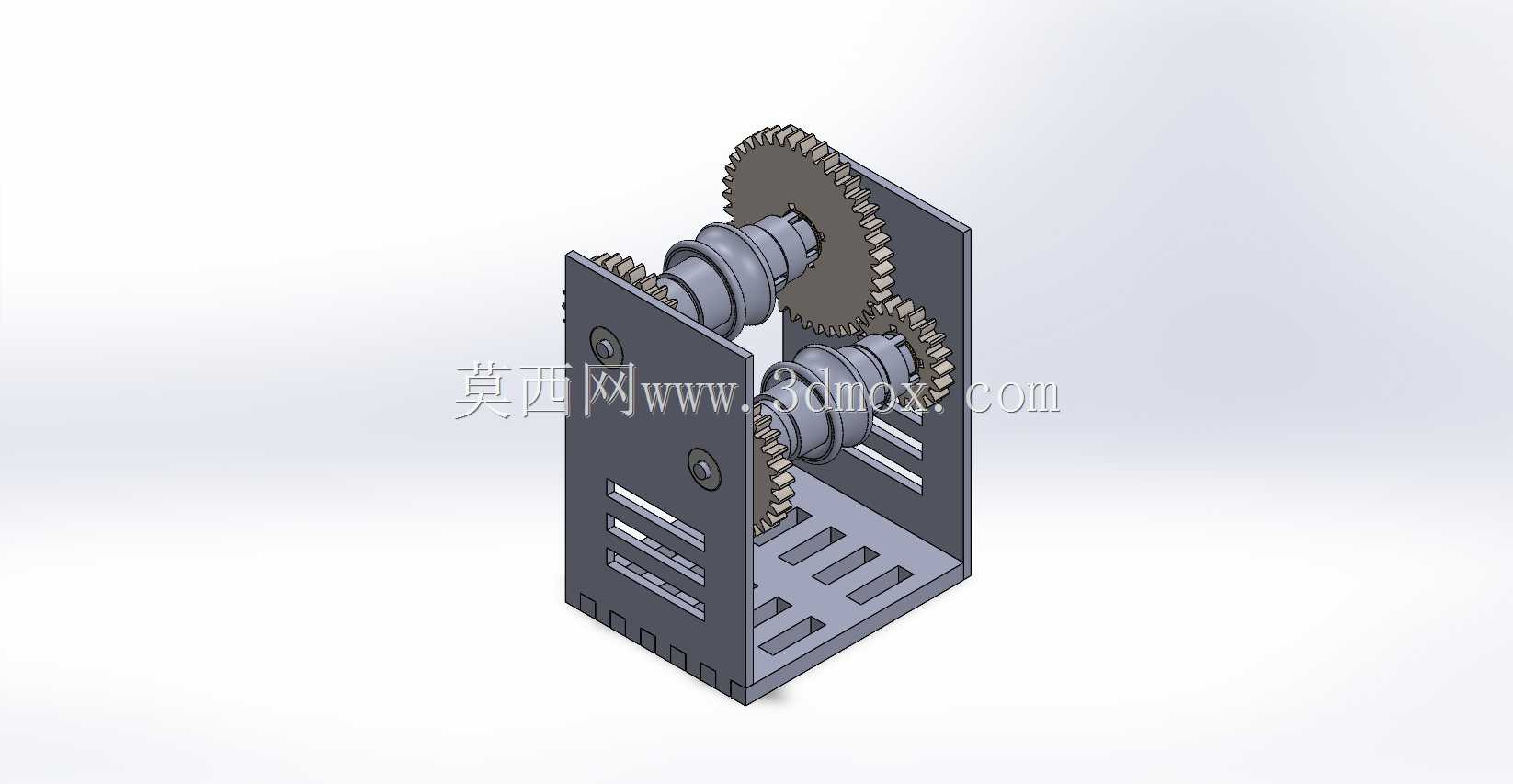

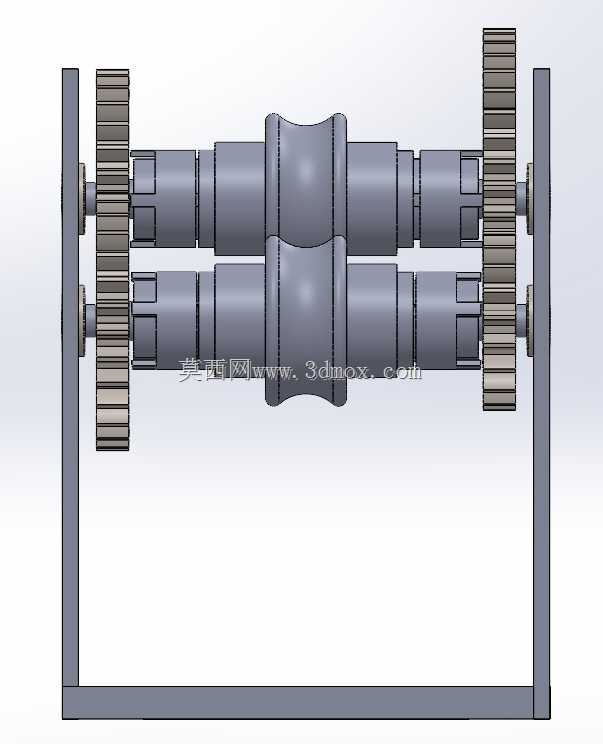

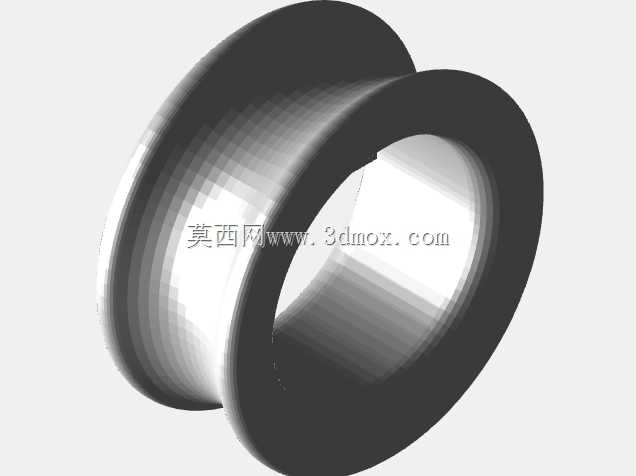

　　结构核心采用平行轴双齿轮组布局，两根平行传动轴通过深沟球轴承支撑在立式安装支架上，轴承与支架安装孔采用过渡配合，保证轴系转动时的同轴度，减少高速转动下的径向跳动。传动比切换通过牙嵌式离合器实现，离合器滑动套装在主动轴上，通过轴向拨叉带动离合器滑动，分别与两个不同齿数的主动齿轮端面牙嵌啮合，动力经主动齿轮传递到从动轴对应啮合的从动齿轮，最终实现1:1、2:1两种传动比的输出，切换过程中齿轮始终保持啮合状态，仅通过离合器的接合脱开改变动力传递路径，避免了滑动齿轮换挡带来的轮齿冲击，延长齿轮使用寿命。

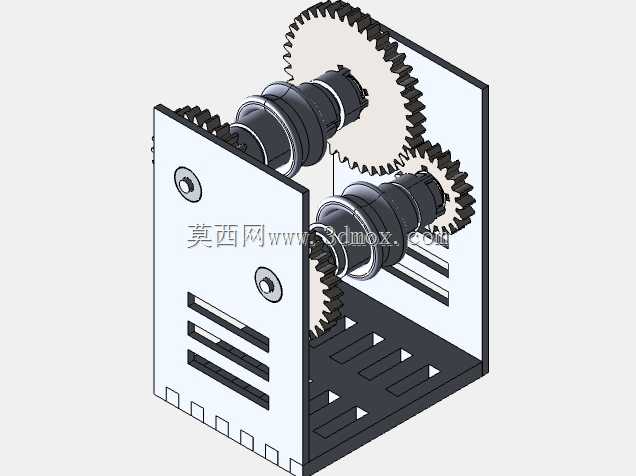

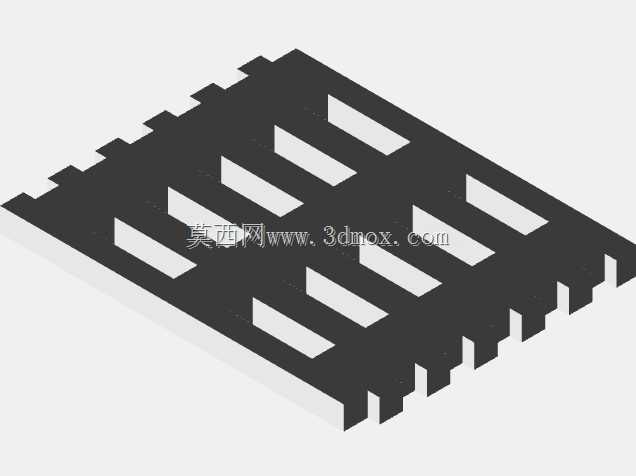

　　安装支架采用一体化折弯成型结构，底部预留多组长条状安装槽，可通过螺栓直接固定在设备安装基准面上，长条槽设计允许安装时调整前后左右的位置偏差，降低安装面的加工精度要求。支架两侧板开设轴承安装孔与轴系穿装孔，轴系装配时可从侧板外侧依次装入轴承、轴、齿轮与离合器组件，装配流程简单，后期维护时仅需拆开一侧端盖即可更换磨损的离合器牙嵌或轴承，无需完全拆解整个支架结构。支架侧板与底板上开设的多组长条形镂空槽，一方面可减轻整体结构重量，另一方面可在齿轮运转时容纳啮合挤出的润滑脂，避免润滑脂堆积在轴承位置造成密封失效，同时镂空结构可直观观察内部齿轮啮合与离合器动作状态，方便调试时判断机构运行是否正常。

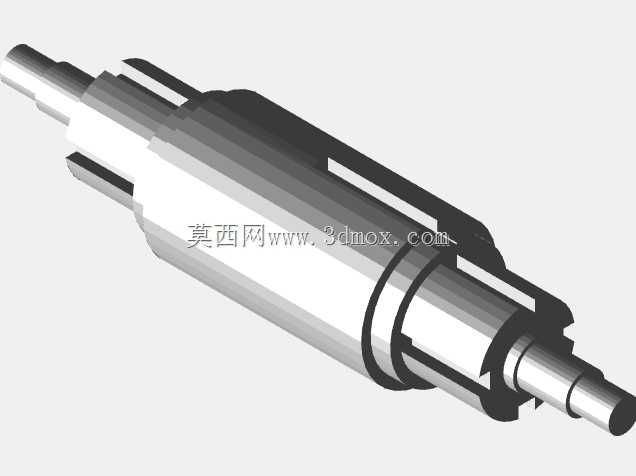

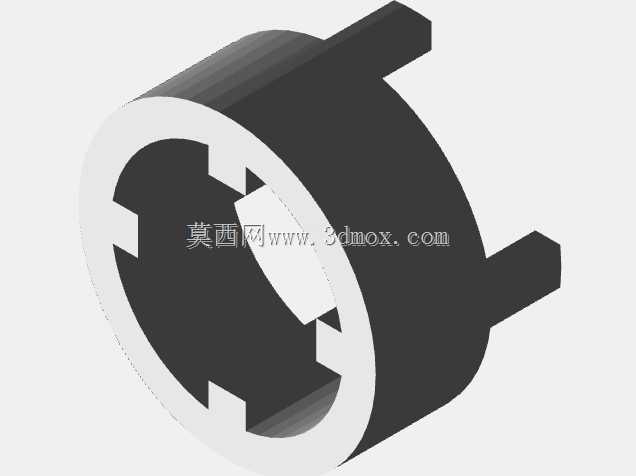

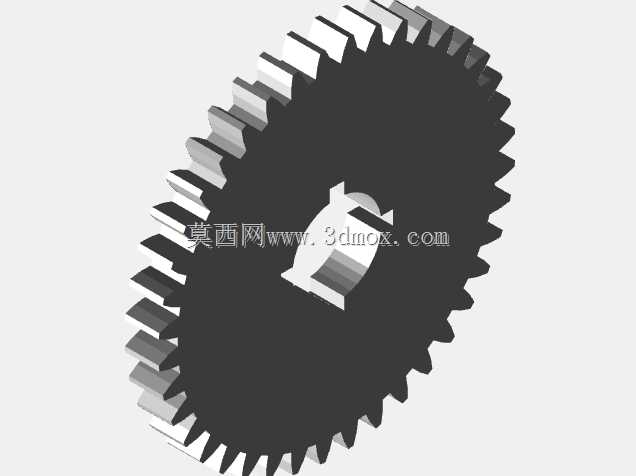

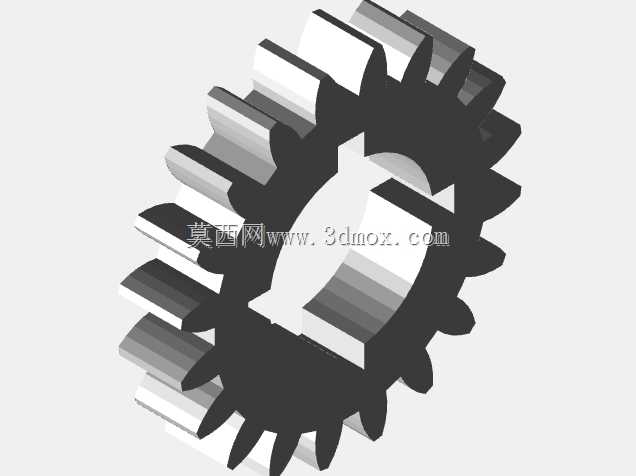

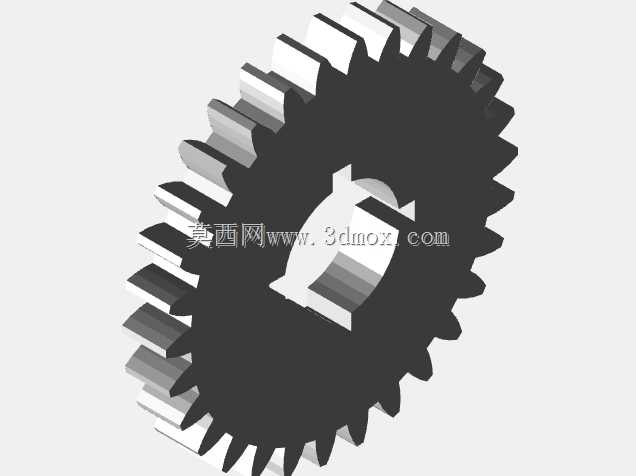

　　设计过程中对齿轮参数做了适配性优化，所有齿轮均采用标准渐开线直齿圆柱齿轮，压力角取通用20度，模数根据小载荷传动场景选取较小值，在保证轮齿弯曲强度满足额定载荷要求的前提下，尽可能缩小齿轮外径尺寸，控制整体结构的体积。离合器牙嵌采用梯形齿设计，接合时齿面接触面积大，可传递的扭矩更大，脱开时轴向滑动阻力小，不会出现卡滞问题，齿部做了小倒角处理，接合时可自动导正，避免打齿问题。轴上所有零件均通过轴肩与卡簧做轴向定位，齿轮与轴之间采用平键传递扭矩，保证动力传递过程中不会出现相对转动，轴的两端伸出端预留了动力输入、输出的连接位，可通过联轴器直接连接驱动电机与负载端，无需额外加工连接结构。

　　实际应用中，该结构的安装边界可根据配套设备的安装空间做等比例缩放，所有齿轮、轴、支架的参数均按标准机械设计规范选取，缩放后仍可保证传动强度与动作可靠性。日常维护时仅需定期在齿轮啮合位置与轴承处添加润滑脂，检查离合器牙嵌的磨损情况即可，无需复杂的维护操作。在3D打印制作场景下，所有零件的壁厚均做了适配打印工艺的优化，最小壁厚满足FDM打印的成型要求，无需额外添加支撑即可完成大部分零件的打印制作，打印完成后仅需简单去除毛刺即可完成装配，适合个人爱好者、教学场景快速制作实物验证传动逻辑。
