155/70R13规格乘用车辆车轮总成结构设计

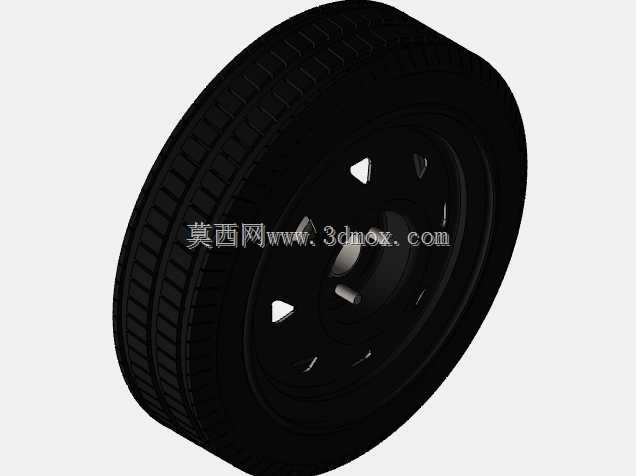

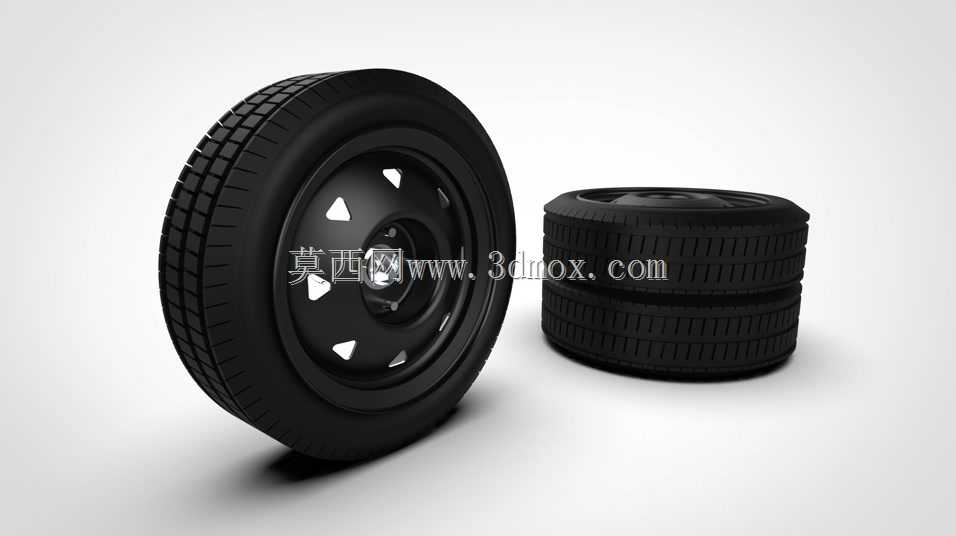

　　日常做整车底盘行走系统匹配时，车轮总成是最先需要确认边界的部件之一，这套155/70R13规格的车轮结构，刚好适配A00级纯电代步车、低速电动乘用车以及部分微型燃油车的行走需求，在城市短途通勤、社区接驳、厂区内部转运这类低速高负载启停的场景里，这类小尺寸车轮的转向灵活性、低速滚阻表现都有明显优势。从结构拆分来看，整套总成包含橡胶轮胎与钢制轮毂两部分，轮胎部分采用常规的纵向主排水沟加横向细花纹块设计，胎面花纹块的排布兼顾了干地抓地与雨天排水性能，胎侧的70扁平比设计预留了足够的缓冲形变空间，在经过减速带、坑洼路面时能过滤大部分路面冲击，降低悬架系统的冲击负载，同时小尺寸轮辋的配套轮胎采购成本更低，后期维护更换的便利性也更高。

　　轮毂部分采用钢制冲压焊接结构，相比同尺寸铝合金轮毂，钢制轮毂的抗冲击韧性更强，在遇到硬物磕碰时不容易出现脆性开裂，更适合低速重载的使用场景，轮辐上的三角形镂空设计一方面是为了降低整体自重，减少非簧载质量，提升悬架响应速度，另一方面也为制动系统预留了足够的散热风道，长时间制动时空气可以通过镂空位置流经制动鼓/制动盘表面，带走摩擦产生的热量，避免制动热衰减。设计阶段首先要确认的是安装边界参数，轮辋直径适配13英寸轮胎，胎面宽度155mm对应的轮辋宽度匹配值为4.5J，PCD孔位、中心孔直径以及偏距参数都严格对应微型车的前桥转向节、后桥半轴的安装尺寸，装车后不会出现转向干涉、轮眉刮蹭的问题；轮胎的自由半径、静负荷半径参数也经过校核，和整车的传动比、车速表标定参数匹配，不会出现车速显示偏差过大的问题。

　　实际建模过程中，轮胎部分的花纹沟槽深度、胎侧厚度、胎圈钢丝圈的位置都按照实物测绘参数还原，轮毂部分的冲压圆角、焊接止口、安装螺栓孔的倒角都做了细节还原，做整车装配干涉检查时，可以直接调用这套模型验证轮包空间、转向最大角度时的间隙，也可以用于底盘CAE分析时的非簧载质量赋值、轮胎接地面积模拟。在做总装生产线的工装设计时，这套模型也可以用于轮胎抓取夹具的轮廓适配，确认夹具抱爪的开合行程、夹持位置不会碰到胎面花纹或者轮辐表面，避免装配过程中出现零件表面损伤。另外在做售后维修的模拟培训时，这套高精度的车轮模型也可以用来演示轮胎拆装、动平衡校准的操作流程，让维修人员更直观地理解胎圈与轮辋的配合位置、平衡块的粘贴点位。

　　很多新手工程师在做小型代步车底盘设计时，容易忽略车轮的最大转向角度下的边界问题，调用这套已经完成参数校核的车轮模型，可以直接在装配环境里模拟左右打满方向时轮胎与下摆臂、转向拉杆、轮眉内衬的间隙，提前规避后期装车时出现的运动干涉问题，减少样车试制阶段的修改成本。轮胎的橡胶材质特性在模型里也做了对应参数预留，后续做整车平顺性仿真时，可以直接赋予对应的橡胶硬度、阻尼参数，模拟不同胎压下的轮胎形变对整车舒适性的影响。轮毂部分的钢制材料参数也按照常用的车轮用钢牌号做了对应设置，做强度校核时可以直接模拟过坑、冲击载荷下的应力分布，确认轮辐、轮辋的厚度是否满足强度要求，避免出现行驶过程中轮辋变形的问题。
